分析BMS高压储能应用方案
芯小二的下午茶 2023-05-05


今天聊的就是储能电站里面常见的高压储能拓扑,也就是BMS一体柜(Rack)采用的拓扑,如有不对欢迎指正;

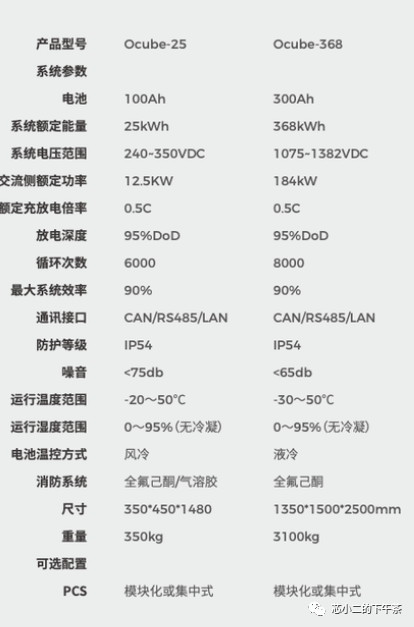

如图,是高压储能的参数说明,先说清楚几个概念:

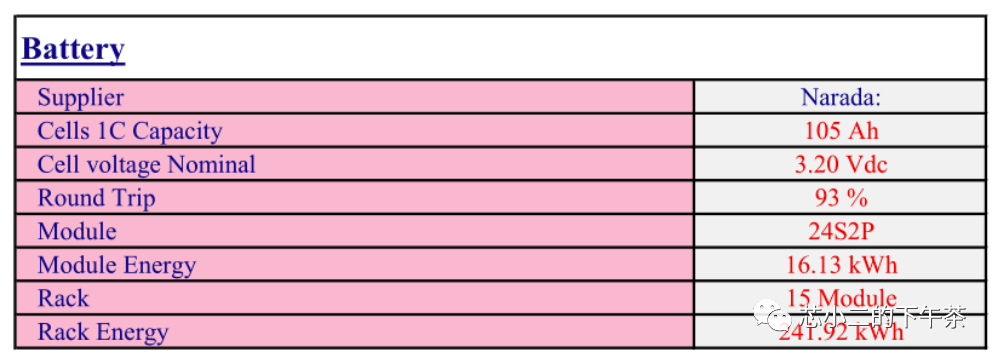

  • 上图中的系统电压范围,是电池模块串并联后,提供给PCS的电压;目前主流的是1500V的系统,图中的Ocube-368是1075V~1382V


  • 如电池是3.2V/105Ah的,那么,24串联,2并联后,电压就是24*3.2=76.8V,容量是105*2=210AH;


  • 一个电池柜(BMS Rack)由15个电池模组串联组成,76.8*15=1152V

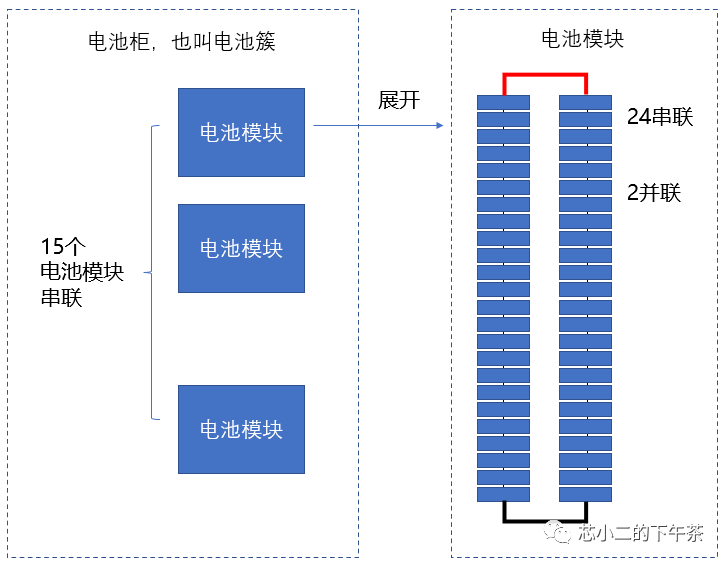

画一个示意图,方便理解

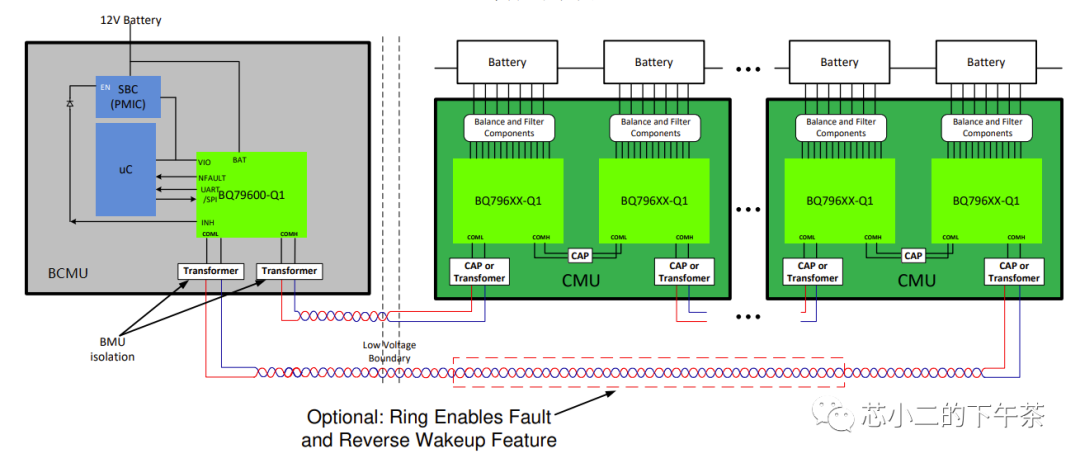

那么上面的拓扑,对应到电路,是如何的呢?目前主流的是通过菊花链的方式,串联起来,示意图如下CMU:Cell Management Unit,就是电池模组管理单元,目前基本电池+AFE
BCMU:Battery Cluster Management Unit,电池簇管理电源(电池柜管理单元)

每个串联的电池模块里面,都有对应的BMS AFE,BMS AFE支持隔离的菊花链的串联;

这种拓扑,从框图可以看到,只需要一颗MCU作为主控(一个Rack只需要一个MCU);(这里先说明下,之前主流的是每一个电池模块,自带一个MCU进行管理,然后通过隔离CAN和BCMU进行通信,目前这种方式因为成本原因可能,已经不是主流)
