电路板上二极管上的型号如何确定
eeskill 2022-11-28

作为电路板上的二极管可以有四种方法确定它们的型号。


第一种方法是看拆下二极管上的标识型号

一般二极管在出厂时都会在其表面上印有其型号或者名称,比如有的二极管标有IN4007可作为整流用、IN4148可作为开关二极管用、IN4733A是作为稳压二极管使用等等。例如上图电路板中的二极管都标识了IN4001、IN4148、IN4733A,所以从二极管上的标识就可以判断出它们的型号了。

第二种方法是看电路PCB板上所标识的型号

有的二极管上标识虽然看不清但是常常会在电路板上印有二极管的型号,比如下图电路板中对于看不清的稳压管二极管和开关管二极管都标识了IN4733A和IN4148,这样也能得到二极管的型号。

第三种方法是根据电路原理图来确定二极管的用途来确定相应型号

在维修中如果有参考的电路图,我们可以从电路图中得出二极管的作用,通过其作用就可以选择对用的二极管,例如当电路图中的二极管起到整流作用时就可以选择整流二极管,像IN4007、IN5394、IN5400等都可以作为整流二极管。

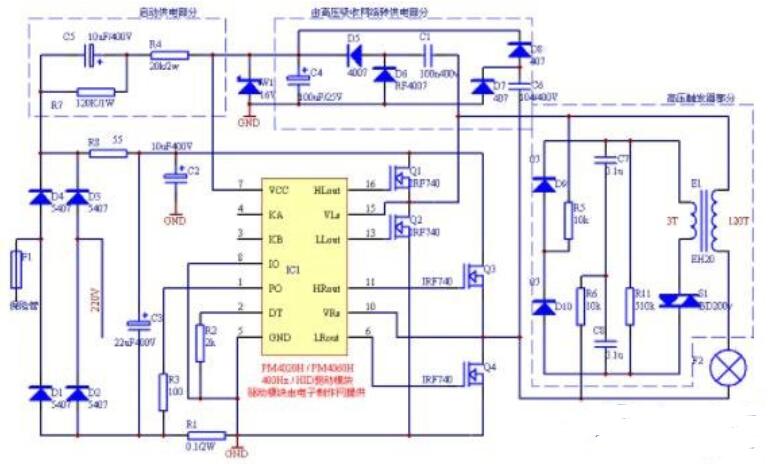

第四种方法是根据电路板实物图绘制电路原理图来确定其型号

最后一种情况是在维修时常常会遇到连参考原理图都没有,这时我们可以自己按照电路板实物图绘制电路原理图,绘图时不一定把全部电路图都绘制出来,为了节省维修时间可以绘制出该功能部分电路即可。

通过这部分功能电路的分析也可以得出该二极管的基本用途,进而推理出这个二极管的大致型号。

声明: 本文转载自其它媒体或授权刊载,目的在于信息传递,并不代表本站赞同其观点和对其真实性负责,如有新闻稿件和图片作品的内容、版权以及其它问题的,请联系我们及时删除。(联系我们,邮箱:evan.li@aspencore.com )
