基础电子元件 —— 电阻

Hey guys 我是Adwhite,电阻作为我们日常比较常见的电子元件,有直插和贴片之分,当然按照精度也可以分为六大系列,分别是E6,E12,E24,E48,E96,E192,大家只需要明白这些编号对应的精度不同,分别是±20%、±10%、±5%、±2%、±1%和±0.5%,这些我们在下文还会有介绍。接下来我们来介绍一下电阻值。


六大系列的电阻值的确定方法都是一样的,相信大家和我刚刚接触电阻时都会有疑问,为什么电阻只会有5.1Ω,4.3kΩ等等,没有整数的电阻,其实电阻的基本数值是有公式决定:


计算出来就是1.1、1.2、1.3、1.5、1.6、1.8、2、2.2、2.4、2.7、3、3.3、3.6、3.9、4.3、4.7、5.1等基本数值,将基本数值称以10的倍率就有不同的电阻,5.1Ω、5.1kΩ、4.3Ω、4.3kΩ、4.7kΩ等等,所以我们不会看到5Ω的电阻。那么我们应该如何在电路设计中选择这些电阻呢?这个问题就会涉及到电阻的温度特性(电阻阻值随温度变换而变化)以及功率大小的不同,所以我们将电阻分为以下几类。



1.贴片电阻


2.排阻


3.色环电阻(直插电阻)


4.大功率电阻


5.可调电阻(电位器)

一、贴片电阻

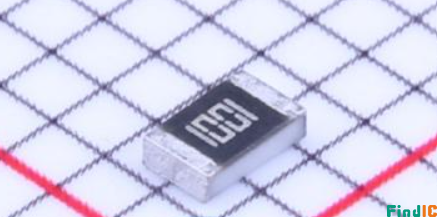

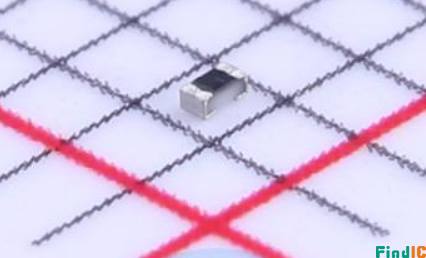

在电路设计当中,如果我们所绘制的电路板尺寸比较小或者电阻的用量比较多,那么贴片电阻则是我们的首选,当然型号不同,电阻尺寸也不同,这里贴出常见型号的贴片电阻的尺寸 (对于不常见的贴片电阻尺寸可以查询相关的数据手册)

以上是我们日常电路设计中比较常见的贴片电阻尺寸图,一个栅栏代表一毫米,上文说到,选择电阻时要考虑其功率大小,其实尺寸和功率是有关系的,涉及到功耗等问题,这里不再细说(相关功率问题可以查询数据手册)我们日常用的最多的贴片电阻有0603和0805,一个重要的原因就是在保证功率的前提下降低我们焊接的难度,同时价格也比较亲民,1206型号以上价格就比较贵了。看到这方方正正的小块,有人会说上边的数字是什么意思,那么下面我们来讲解贴片电阻上标注的含义。


一般0603以上型号贴片电阻会在电阻上方标注阻值,标注的方法有以下三种。

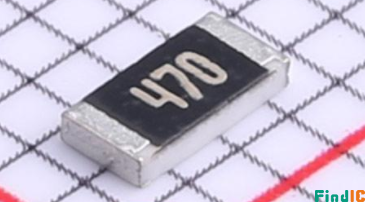

  1. 常见的数字标注:前几位为数值,最后一位为数量级(10^n),如图所示


    图片上方标注473,那么阻值为47 * 10^3=47kΩ, 同理101则代表的是10 * 10^1=100Ω。

  2. 473.png

2.字母作为单位标注:k/R代表小数点,例如高阻值4k7代表4.7kΩ,低阻值用R代表小数点R36代表0.36Ω,同理R100代表0.1Ω,如图4R70代表的为4.7Ω。

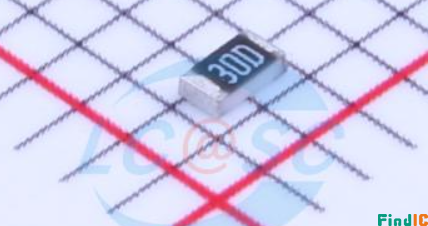

3.特殊标注:对于1%精度(E96)的0603电阻,由于无法印上4个字符,所以采用数字+字母对照的方法标注,用01~96,对应   数字100~931;而字母表示倍率,A~F,对应1~10000倍。所以01A对应电阻值为100Ω。


二、排阻

当电路需要多个相同阻值的电阻,为节省空间以及便于布线,我们通常使用排阻,在51单片机里面比较常见(IO口需要上拉电阻),而在32单片机不是很常见(32的IO口可设置上拉或者下拉),原理图如图所示:


排阻也分为直插或者贴片式,如图可发现排阻会有公共端,直插式的排阻公共端会有实心圆点,标注多为常见的数字形标注,后边的大写字母代表精度,符号 D F G J K M 精度分别为±0.5% ±1% ±2% ±5% ±10% ±20%。其排针间距为标准2.54mm,即100mil。


贴片排阻是由多个0603\0805集成,标注方法与普通贴片电阻相同。

三、直插电阻

直插电阻也称色环电阻,其标注方法为依次读取色环的颜色,可分为4色环,5色环,6色环。4色环前两位是数值,第三位为数量级(10^n),最后一位为精度;5色环前三环为数值,其余两位和4色环相同。6色环属于精密电阻,前5色与5色环相同,其最后一位是该电阻的温度系数。详情如图所示:


色环电阻按内部结构可以分为金属膜电阻,碳膜电阻,线绕电阻,其区别为精度和温度系数,通常情况下,金属膜电阻要优于碳膜电阻,我们平时最常见的5环蓝色电阻多为金属膜电阻,4环黄色电阻多为碳膜电阻,如上图所示。功率电阻是指功率大于0.5w即1/2w,其尺寸也会随着功率的增大而增大(功耗关系表面积散热),我们在日常使用中若用直插电阻,多为5环蓝色电阻。虽然色环电阻最大能达到的功率能到达5w,但是对比大功率电阻还是小巫见大巫了,接下来我们介绍大功率电阻。


四、大功率电阻

水泥电阻是将电阻线缠绕到瓷体上,放入磨具中浇灌水泥冷却制成,其功率可达1w~20w不等,有立式或者卧式。如图为卧式水泥电阻。


水泥电阻不止拥有大功率作用,同时还有低阻值无感水泥可用于检测电流功能,如图:


其他大功率电阻还有金属壳散热电阻,绿色绕线功率电阻等等,在我们日常使用并不常见,这里不多赘述。


五、可调电阻

可调电阻也称电位器,其实大多可调电阻也是电位器接线而来。

第一类是小型单圈电路板电位器,在我们开发板上比较常见,如图:


也有这种类型的,3296的在升压降压模块上比较常见,二者使用时都需要通过旋转改变电阻。


第二类是中大型单圈电路板电位器,这种电位器包含单联以及双联结构,如图为双联结构的电位器。


关于电阻的分类以及型号介绍和标注分析就到这里,如有错误请大神指出,欢迎持续关注Adwhite的电路笔记~ 我们下次再见
