KiCad设计PCB:布线规则及双排针的布线
xiaopingtou 2022-06-06
1.布线规则

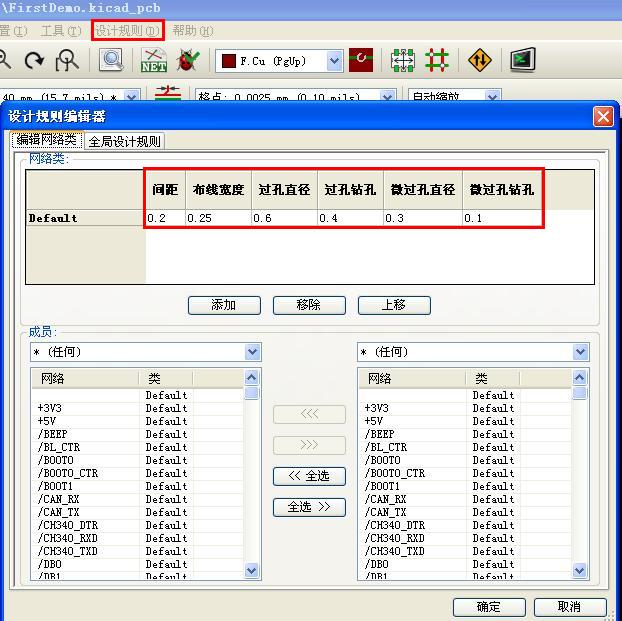

在布线之前要先设定好布线规则。间距设置为0.2mm,太小生产厂家的制造工艺可能达不到。布线宽度设为0.254mm,过孔钻孔孔径设为0.4mm,过孔直径和过孔钻孔的差值为镀锡的宽度,这个宽度不宜太窄,因此过孔直径改为0.7mm。

2.布线工具

布线是在铜层,然后选择布线工具。首先把单片机的引脚连接到排针上。小技巧:选中布线工具(此时你的鼠标呈十字型),然后按住键盘上的"D"可以拖动走线以改变其位置。

右边排针走线完成效果图

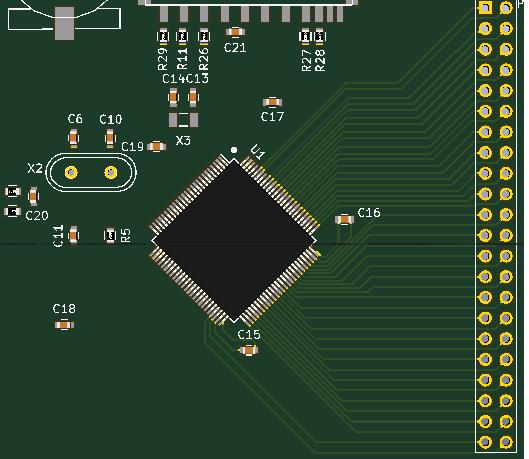

右边排针走线完成3D效果图

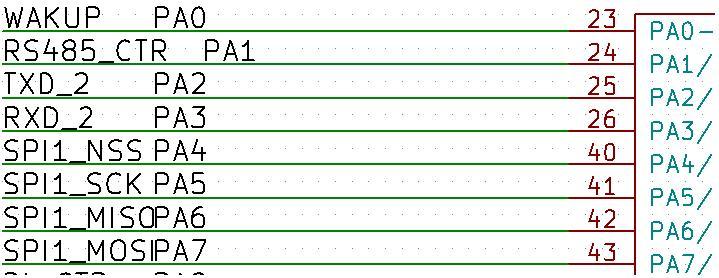

在给两边排针走线时发现了前面在做STM32F103VET6的原理图库模型时的一个错误。对照数据手册写引脚号时写错了,把两处LQFP144的引脚看成了LQFP的引脚。 一处错误是:

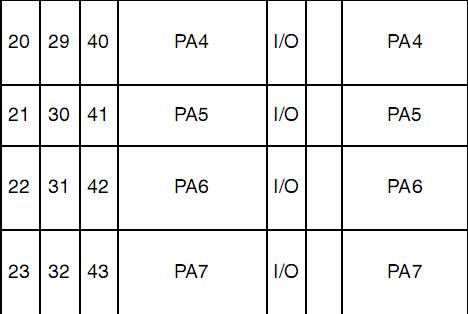

手册中是这样的:

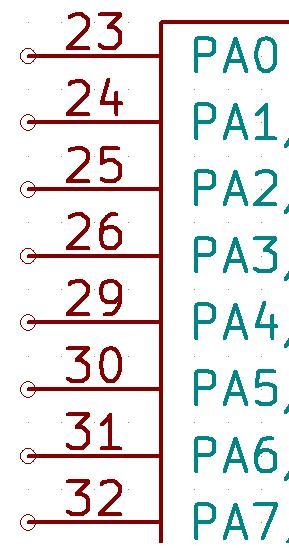

改正后:

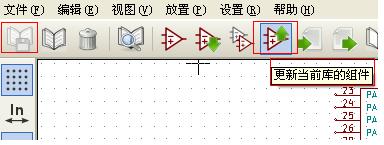

改正完成后还需点击图中按钮更新当前库的组件并保存。

再然后重新生成网络列表,在PCB板设计界面中要重新导入这个列表。

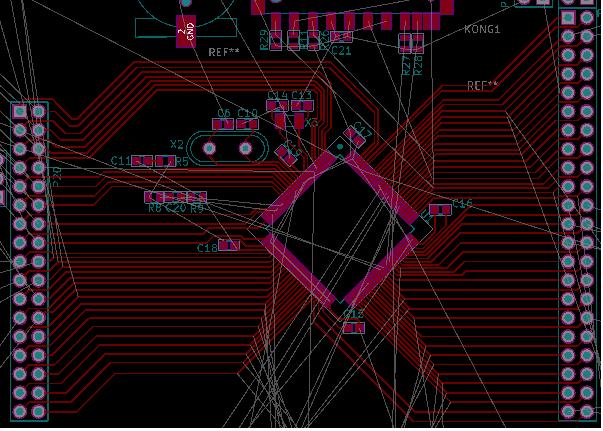

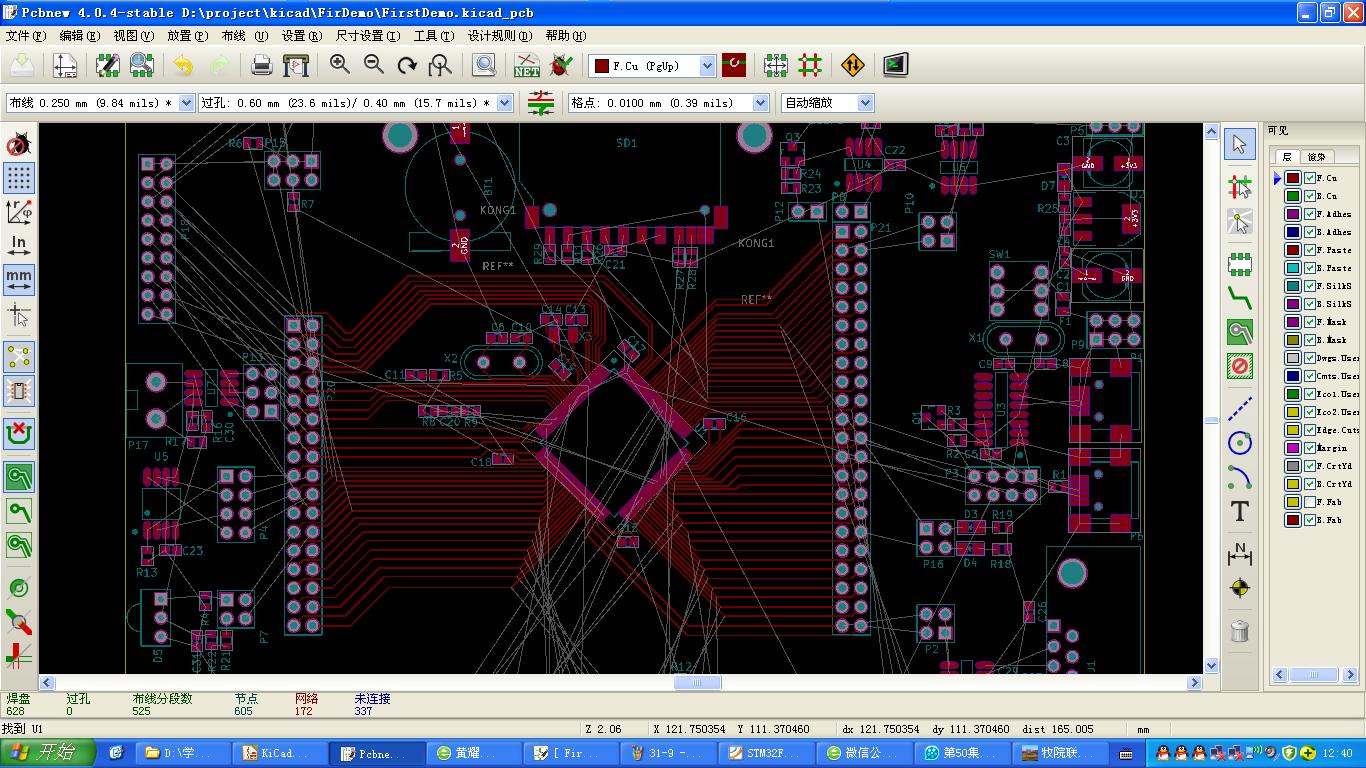

完成后的PCB板图:

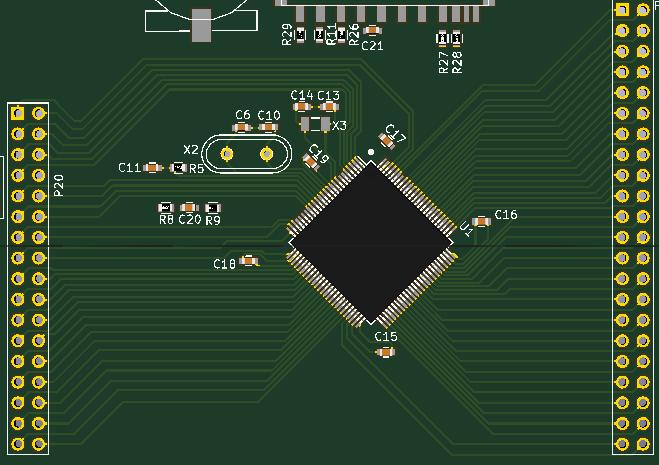

3D效果图如下:
