铜箔的厚度衡量单位是盎司UM,它是重量单位,就是一平方英尺有多重的铜的意思。可以通过它算出铜箔的厚度。

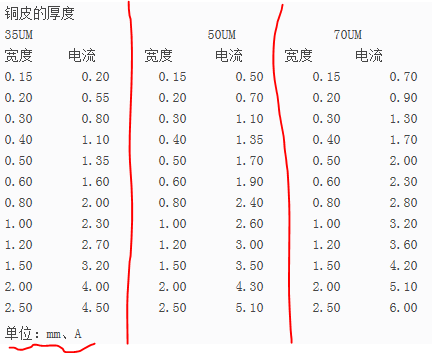

下面是通常铜箔厚度对应的电流值:
一些基本的理论值: 每个立方毫米通过20A的电流比较安全。根据这个值就可以做一些计算了。通常我们用到的铜板的厚度是0.05mm的,因此,1mm(约40mil)的线宽可以通过的最大电流是20A*0.05=1A。 一些常用的经验值:
铜箔的厚度衡量单位是盎司UM,它是重量单位,就是一平方英尺有多重的铜的意思。可以通过它算出铜箔的厚度。
下面是通常铜箔厚度对应的电流值:
一些基本的理论值: 每个立方毫米通过20A的电流比较安全。根据这个值就可以做一些计算了。通常我们用到的铜板的厚度是0.05mm的,因此,1mm(约40mil)的线宽可以通过的最大电流是20A*0.05=1A。 一些常用的经验值:
