Altium designer 的几个常见技巧

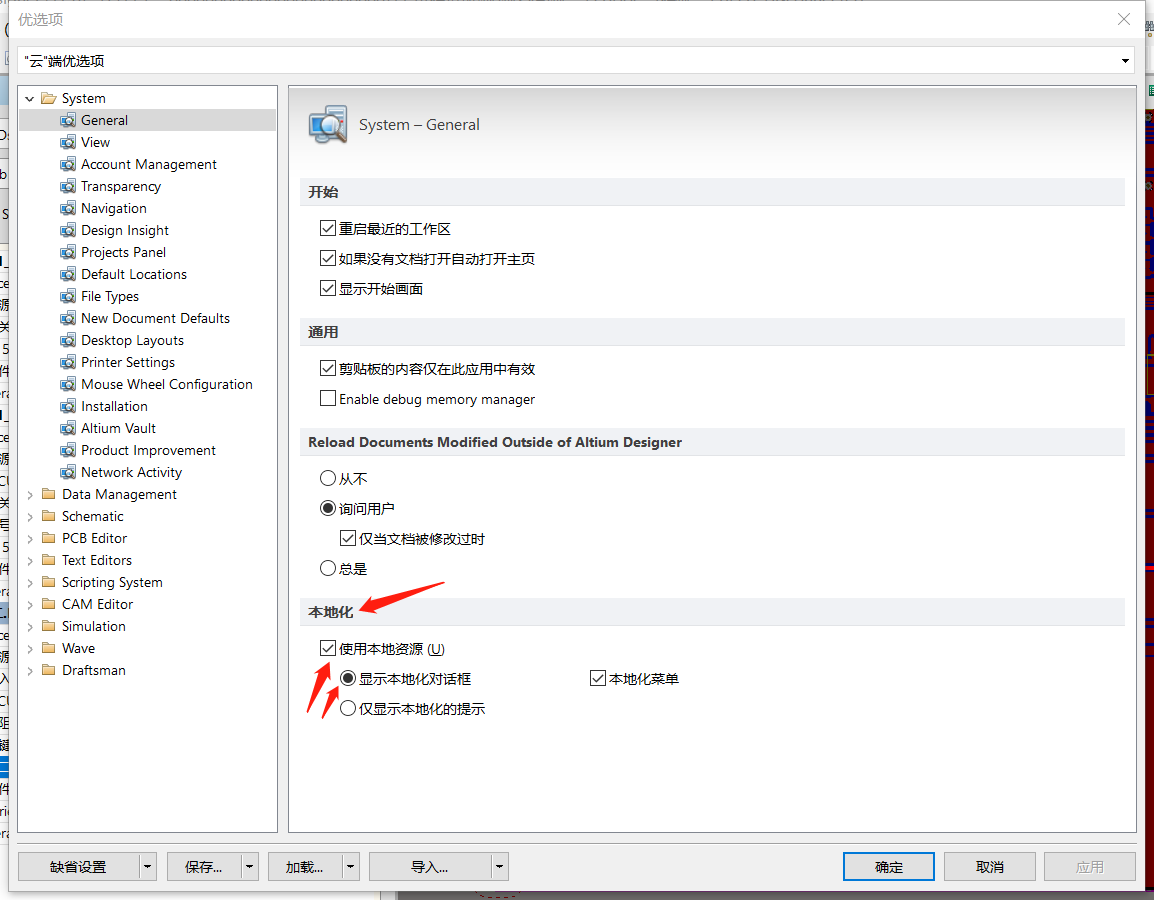

1、PCB 状态下选中网络后,如何在高亮后如何让高亮的部分更亮? 答:英文输入法状态下,键盘的“【” “】”。 2、如何汉化? 答:标题栏DXP-参数设置-System-General-本地化(这个是我已经汉化后的自己翻译哈)-勾选使用本地资源和显示本地对话框
2、画PCB 和原理图的时候交互设计? 答:

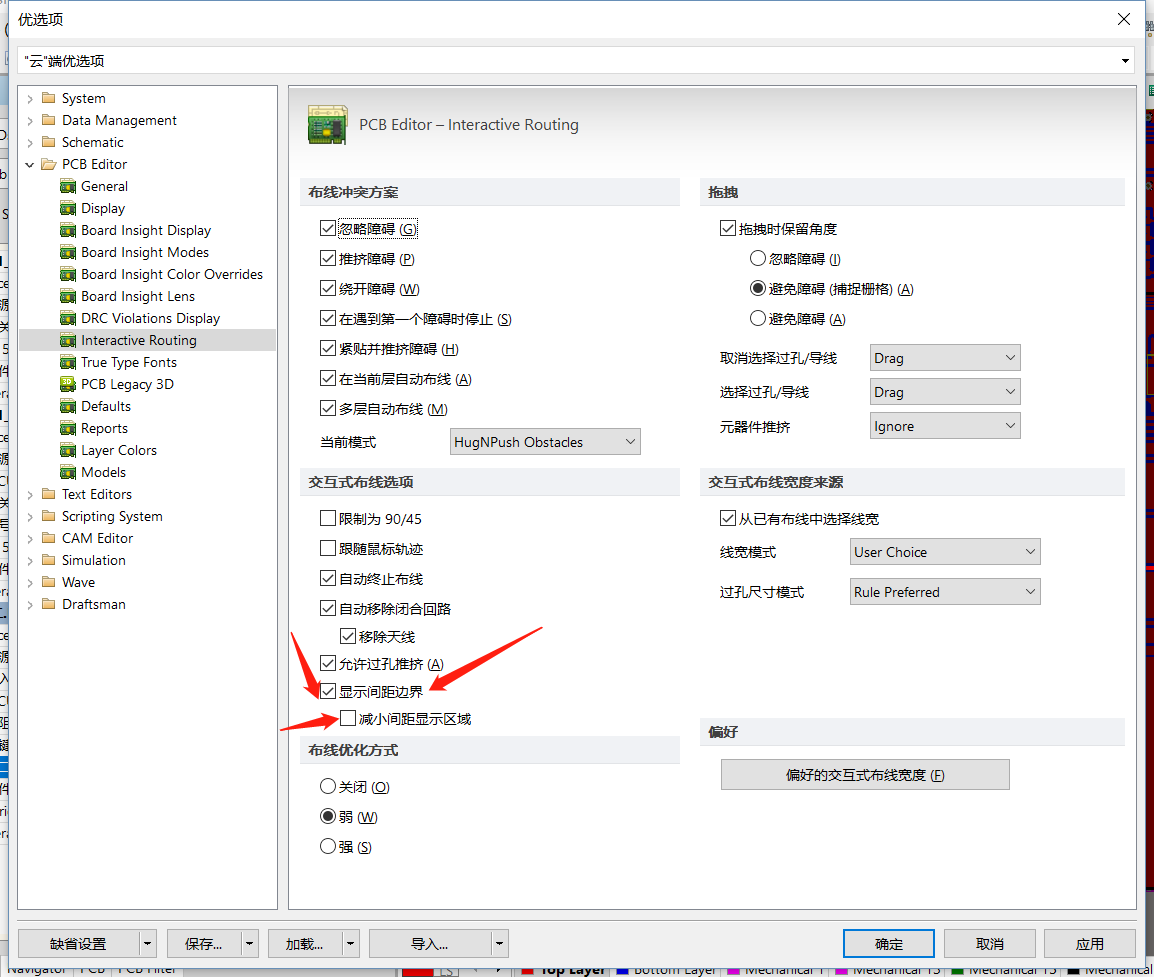

3、画PCB线时候显示透明边界? 答:电脑不好的画就不要开启了哈。

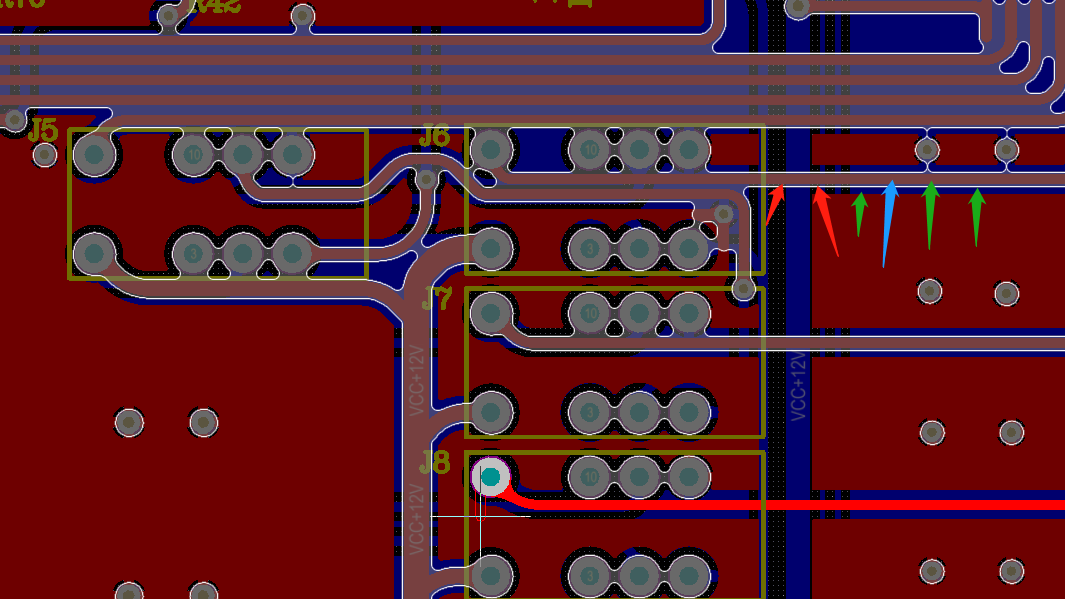

开启后的效果

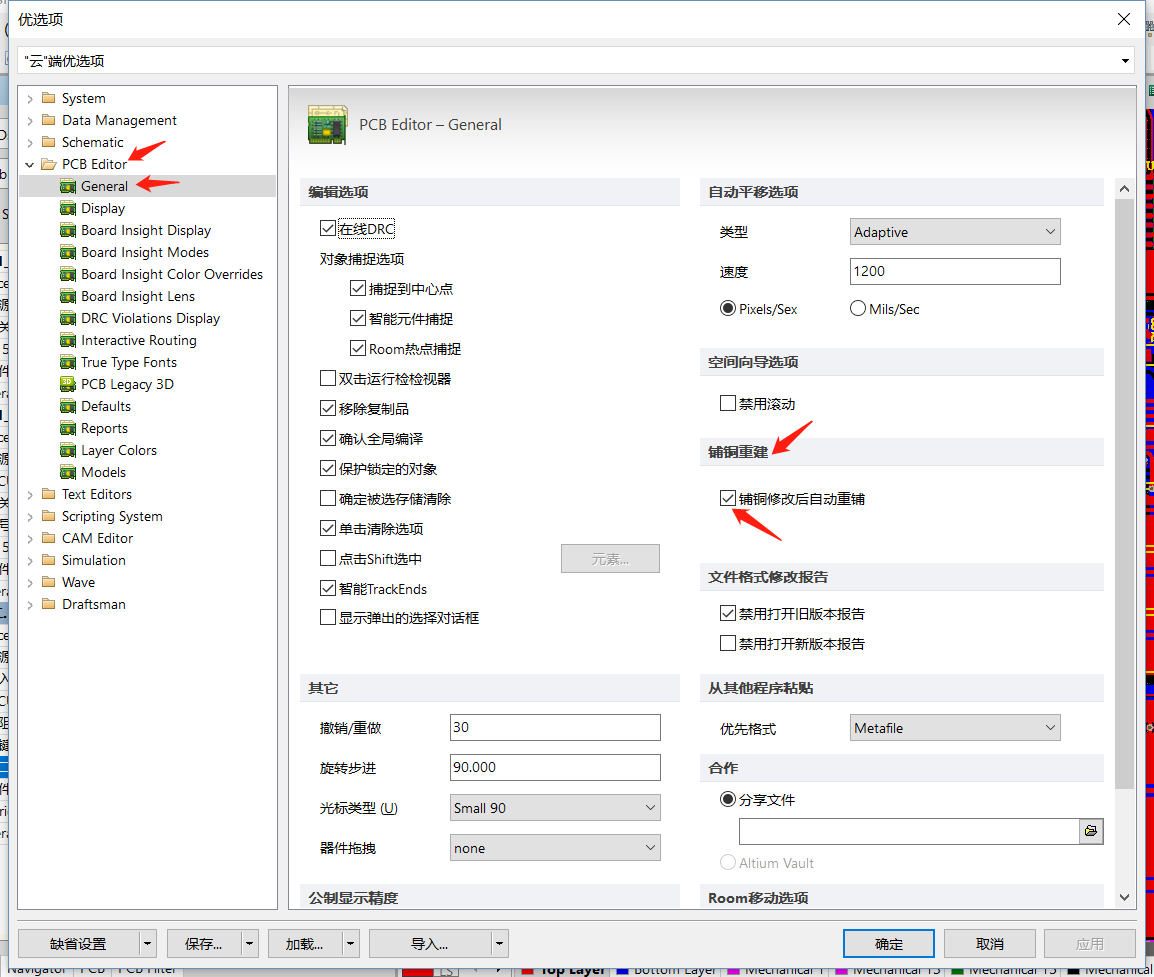

4、PCB中画线的拐角方式快捷键? 答:英文输入法(最好用美式键盘输入法)状态下,shift 空格键. 5、铺完铜后,由于某些原因需要重新铺铜,如何稍微动下后又重新铺铜? 答:
