进程控制块(PCB)详解
2022-09-22

操作系统3 ————进程控制块(PCB)详解

一.目录

文章目录

二. 进程控制块

1.概述

进程控制块(Processing Control Block),是操作系统核心中一种数据结构,主要表示进程状态,其作用是使一个程序成为一个能够独立运行的基本单位,并且可以并发执行的进程。或者说,OS是根据PCB来对并发执行的进程进行控制和管理。PCB通常是占用系统内存中一块连续的内存空间,存放着操作系统用于描述进程情况及控制进程运行的全部信息。

2.进程控制块中的信息

a.进程标识符
  • 内部标识符:操作系统为每一个进程赋予的唯一数字标识符,系统使用
  • 外部标识符:由创建者提供,通常有字母与数字组成,往往是由用户(进程)在访问该进程时使用。描述进程的家族关系,设置父进程标识及子进程标识,还可设置用户标识,以指示拥有该进程的用户。
b.处理机状态
  • 主要是由处理机的各种寄存器中的内容组成的,处理机被中断时,所有这些信息都必须保存在PCB中,以便在该进程重新执行时,能从断点继续执行。
    这些寄存器包括: 通用寄存器、指令计数器、程序状态字PSW、用户栈指针
c.进程调度信息
  • 进程状态
  • 进程优先级
  • 进程调度所需要的其他信息,比如已等待CPU的时间综合,进程一直想的时间总和。
  • 事件,指进程由执行状态转变为阻塞状态所等待发生的事件,即阻塞原因
d.进程控制信息
  • 程序和数据的地址
  • 进程同步和通信机制
  • 资源清单
  • 链接指针

3.进程控制块的作用

PCB 可以被操作系统中的多个模块读或修改,如被调度程序、资源分配 程序、中断处理程序以及监督和分析程序等读或修改。 OS是根据 PCB来对 并发执行的进程进行控制和管理,所以说PCB是操作系统中最重要的记录型数据结构
其作主要作用如下:
1、作为独立运行基本单位的标志
2、能实现间断性运行方式
3、提供进程管理所需要的信息
4、提供进程调度所需要的信息
5、实现与其他进程的同步与通信

4.进程控制块的组织方式

a.线性方式: 即将系统中所有的PCB都组长在一张线性表中,将该表的首地址存放在内存的一个专用区域中。适合于系统中进程数目不多的情况

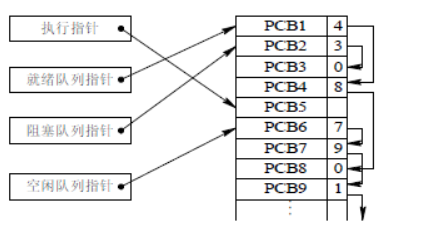

**b.链接方式:**该方式是线性表方式的改进,系统按照进程的状态分别建立就绪索引表、阻塞索引表等。

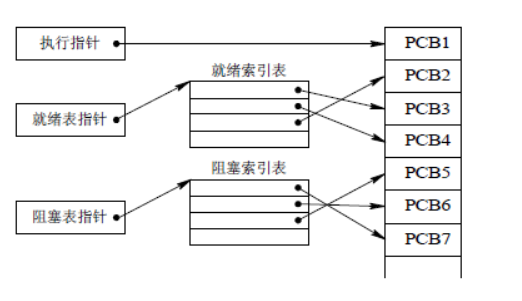

**c.索引方式:**系统按照进程的状态将进程的PCB组成队列,从而形成就绪队列、阻塞队列、运行队列等。

三.Linux的进程控制块

1.概述

Linux的进程控制块为一个由结构task_struct所定义的数据结构,task_struct存于/include/linux/sched.h 中,其中包括管理进程所需的各种信息。它会被装载到RAM⾥并且包含着进程的信息。所有运行在系统里的进程都以task_struct链表的形式存在内核里。

2.task_struct数据结构简述

struct task_struct { long state; /*任务的运行状态(-1 不可运行,0 可运行(就绪),>0 已停止)*/ long counter;/*运行时间片计数器(递减)*/ long priority;/*优先级*/ long signal;/*信号*/ struct sigaction sigaction[32];/*信号执行属性结构,对应信号将要执行的操作和标志信息*/ long blocked; /* bitmap of masked signals */ /* various fields */ int exit_code;/*任务执行停止的退出码*/ unsigned long start_code,end_code,end_data,brk,start_stack;/*代码段地址 代码长度(字节数) 代码长度 数据长度(字节数)总长度 堆栈段地址*/ long pid,father,pgrp,session,leader;/*进程标识号(进程号) 父进程号 父进程组号 会话号 会话首领*/ unsigned short uid,euid,suid;/*用户标识号(用户id) 有效用户id 保存的用户id*/ unsigned short gid,egid,sgid; /*组标识号(组id) 有效组id 保存的组id*/ long alarm;/*报警定时值*/ long utime,stime,cutime,cstime,start_time;/*用户态运行时间 内核态运行时间 子进程用户态运行时间 子进程内核态运行时间 进程开始运行时刻*/ unsigned short used_math;/*标志:是否使用协处理器*/ /* file system info */ int tty; /* -1 if no tty, so it must be signed */ unsigned short umask;/*文件创建属性屏蔽位*/ struct m_inode * pwd;/*当前工作目录i 节点结构*/ struct m_inode * root;/*根目录i节点结构*/ struct m_inode * executable;/*执行文件i节点结构*/ unsigned long close_on_exec;/*执行时关闭文件句柄位图标志*/ struct file * filp[NR_OPEN];/*进程使用的文件表结构*/ /* ldt for this task 0 - zero 1 - cs 2 - ds&ss */ struct desc_struct ldt[3];/*本任务的局部描述符表。0-空,1-代码段cs,2-数据和堆栈段ds&ss*/ /* tss for this task */ struct tss_struct tss;/*本进程的任务状态段信息结构*/ };

四.Unix的进程控制块

1.概述

在UNIX系统Ⅴ中,把进程控制块(PCB)分为四部分:
  • 进程表项,其中包括最常用的核心数据。
  • U区,用于存放用户进程表项的一些扩充数据。
  • 系统区表,存放各个区在物理存储器中的地址信息等。
  • 进程区表,用于存放各区的起始虚地址及指向系统区表中对应区表项的指针。

2.进程表项(Proc表)

用于描述和控制一个进程的信息通常都很多,其中有些是经常要被访问的,如进程标识符、进程状态等。为了提高对这些信息访问的效率,系统设计者将这些信息放在进程表项中,又称之为Proc表或Proc结构,使之常驻内存。在每个进程表项中,含有下述一些具体信息:
  1. 进程标识符(PID),也称内部标识符,为方便用户使用,这里惟一地标识一个进程的某个整数。
  2. 用户标识符(UID),标识拥有该进程的用户。
  3. 进程状态,表示该进程的当前状态。
  4. 事件描述符,记录使进程进入睡眠状态的事件。
  5. 进程和U区在内存或外存的地址,核心可利用这些信息做上、下文切换。
  6. 软中断信息,记录其它进程发来的软中断信号。
  7. 计时域,给出进程的执行时间和对资源的利用情况。
  8. 进程的大小,这是核心在为进程分配存储空间时的依据,包括正文段长度和栈段长度等。
  9. 偏置值nice,供计算该进程的优先数时使用,可由用户设置。
  10. P_Link指针,这是指向就绪队列中下一个PCB的指针。
  11. 指向U区进程正文、数据及栈在内存区域的指针。

3.U区

为了存放用于描述和控制进程的另一部分信息,系统为每一个进程设置了一个私用的U区,又称之为User结构,这部分数据并非常驻内存,其中含有下述信息:
  1. 进程表项指针,指向当前(正在执行)进程的进程表项。
  2. 真正用户标识符u-ruid(real user ID),这是由超级用户分配给用户的标识符,以后,每次用户在登录进入系统时,均须输入此标识符。
  3. 有效用户标识符u-euid(effective user ID),在一般情况下,它与ruid相同,但在其他用户允许的情况下,可用系统调用setuid将它改变为其他用户标识符,以获得对该用户的文件进行操作的权力。
  4. 用户文件描述符表,其中记录了该进程已打开的所有文件。
  5. 当前目录和当前根,用于给出进程的文件系统环境。
  6. 计时器,记录该进程及其后代在用户态和核心态运行的时间。
  7. 内部I/O参数,给出要传输的数据量、源(或目标)数据的地址、文件的输入/输出偏移量。
  8. 限制字段,指对进程的大小及其能“写”的文件大小进行限制。
  9. 差错字段,记录系统调用执行期间所发生的错误。
  10. 返回值,指出系统调用的执行结果。
  11. 信号处理数组,用于指示在接收到每一种信号时的处理方式。

4.系统区表

系统V把一个进程的虚地址划分为若干个连续的区域:正文区,数据区,栈区。这些去是可被共享和保护的独立实体,多个进程可以共享一个区,例如,多进程共享一个正文区,即几个进程将执行同一个(子)程序。同样,多个进程也可以进行共享一个数据区。为了对区进行管理。在核心设置了一个系统区表。在各表项中记录了以下有关描述活动区的信息:
  1. 区的类型和大小。
  2. 区的状态。一个区有这样几种状态: 锁住、在请求中、在装入过程、有效(区已装入内存)。
  3. 区在物理存储器中的位置。
  4. 引用计数,即共享该区的进程数。
  5. 指向文件索引结点的指针。

5.进程区表

为了记录进程的每个区在进程中的虚地址,并通过它找到该区在物理存储器中的实地址,系统为每个进程配置了一张进程区表。表中的每一项记录一个区的起始虚地址及指向系统区表中对应的区表项的指针。这样,核心可通过查找进程区表和系统区表,将区的逻辑地址变换为物理地址。可见,进程区表和系统区表用于对区地址进行映像(射)。这里用两张区表实现地址映射,是为了便于实现对区的共享。

五.windows的进程控制块

1.概述

在windows中执进程控制块是由 EPROCESS 块来表示的。 EPROCESS 块位于内核层之上,它侧重于提供各种管理策略,同时为上层应用程序提供基本的功能接口。所以,在执行体层的进程和线程数据结构中,有些成员直接对应于上层应用程序中所看到的功能实体。

2.EPROCESS的数据结构

typedef struct _EPROCESS { KPROCESS Pcb; //KPROCESS被内核用来进行线程调度使用 EX_PUSH_LOCK ProcessLock;//ProcessLock域是一个推锁(push lock)对象,用于保护EPROCESS中的数据成员。用来对可能产生的并行事件强制串行化。 LARGE_INTEGER CreateTime; //这两个域分别代表了进程的创建时间和退出时间 LARGE_INTEGER ExitTime; EX_RUNDOWN_REF RundownProtect; //RundownProtect域是进程的停止保护锁,当一个进程到最后被销毁时,它要等到所有其他进程和线程已经释放了此锁,才可以继续进行,否则就会产生孤儿线程 HANDLE UniqueProcessId; //UniqueProcessId域是进程的唯一编号,在进程创建时就设定好了,我们在"任务管理器"中看到的PID就是从这个域中获取的值 LIST_ENTRY ActiveProcessLinks; //ActiveProcessLinks域是一个双链表节点(注意是双链表中的一个节点),在windows系统中,所有的活动进程都连接在一起,构成了一个链表。 SIZE_T QuotaUsage[PsQuotaTypes];//QuotaUsage和QuotaPeak域是指一个进程的内存使用量和尖峰使用量 SIZE_T QuotaPeak[PsQuotaTypes]; SIZE_T CommitCharge; //CommitCharge域中存储了一个进程的虚拟内存已提交的"页面数量" SIZE_T PeakVirtualSize;//PeakVirtualSize域是指虚拟内存大小的尖峰值。 SIZE_T VirtualSize;//VirtualSize域是指一个进程的虚拟内存大小。 LIST_ENTRY SessionProcessLinks;//SessionProcessLinks域是一个双链表节点,当进程加入到一个系统会话中时,这个进程的SessionProcessLinks域将作为一个节点(LIST_ENTRY在内核中很常见)加入到该会话的进程链表中。 PVOID DebugPort; //DebugPort和ExceptionPort域是两个句柄(指针),分别指向当前进程对应的调试端口和异常端口。 PVOID ExceptionPort; PHANDLE_TABLE ObjectTable; //ObjectTable域是当前进程的句柄表。 EX_FAST_REF Token; //Token域是一个快速引用,指向该进程的访问令牌,用于该进程的安全访问检查。 PFN_NUMBER WorkingSetPage; //WorkingSetPage域是指包含进程工作集的页面 KGUARDED_MUTEX AddressCreationLock;//AddressCreationLock域是一个守护互斥体锁(guard mutex),用于保护对地址空间的操作。 KSPIN_LOCK HyperSpaceLock;//HyperSpaceLock是一个自旋锁,用于保护进程的超空间 struct _ETHREAD *ForkInProgress;//ForkInProgress指向正在复制地址空间的那个线程,仅当在地址空间复制过程中,此域才会被赋值,在其他情况下为NULL。 ULONG_PTR HardwareTrigger;//HardwareTrigger用于记录硬件错误性能分析次数 PMM_AVL_TABLE PhysicalVadRoot;//PhysicalVadRoot域指向进程的物理VAD的根。它并不总是存在,只有当确实需要映射物理内存时才会被创建。 PVOID CloneRoot;//CloneRoot指向一个平衡树的根,当进程地址空间复制时,此树被创建,创建出来后,一直到进程退出的时候才被销毁。CloneRoot域完全是为了支持fork语义而引入。 PFN_NUMBER NumberOfPrivatePages;//指进程私有页面的数量 PFN_NUMBER NumberOfLockedPages;//指进程被锁住的页面的数量 PVOID Win32Process;//Win32Process域是一个指针,指向由windows子系统管理的进程区域,如果此值不为NULL,说明这是一个windows子系统进程(GUI进程) struct _EJOB *Job;//对于job域,只有当一个进程属于一个job(作业)的时候,它才会指向一个_EJOB对象。 PVOID SectionObject;//SectionObject域也是一个指针,代表进程的内存去对象(进程的可执行映像文件的内存区对象) PVOID SectionBaseAddress;// SectionBaseAddress域为该内存区对象的基地址 PEPROCESS_QUOTA_BLOCK QuotaBlock;//QuotaBlock域指向进程的配额块,进程的配额块类型为: EPROCESS_QUOTA_BLOCK PPAGEFAULT_HISTORY WorkingSetWatch;//WorkingSetWatch域用于监视一个进程的页面错误,一旦启用了页面错误监视功能(由全局变量PsWatchEnabled开关来控制),则每次发生页面错误都会将该页面错误记录到WorkingSetWatch域的WatchInfo成员数组中,知道数组满为止。 HANDLE Win32WindowStation;//Win32WindowStation域是一个进程所属的窗口站的句柄。由于句柄的值是由每个进程的句柄表来决定的,所以,两个进程即使同属于一个窗口站,它们的Win32WindowStation也可能不同,但指向的窗口站对象是相同的。窗口站是由windows子系统来管理和控制的。 HANDLE InheritedFromUniqueProcessId;//InheritedFromUniqueProcessId域说明了一个进程是从哪里继承来的,即父进程的标识符。 PVOID LdtInformation;//LdtInformation用来维护一个进程的LDT(局部描述符表)信息。 PVOID VadFreeHint;//VadFreeHint域指向一个提示VAD(虚拟地址描述符)节点,用于加速在VAD树中执行查找操作。 PVOID VdmObjects;//VdmObjects域指向当前进程的VDM数据区,其类型为VMD_PROCESS_OBJECTS,进程可通过NtVdmControl系统服务来初始化VDM。 PVOID DeviceMap;//DeviceMap域指向进程使用的设备表,通常情况下同一个会话中的进程共享同样的设备表。 PVOID Spare0[3];//Spare0域是一个备用域 union //页表项 { HARDWARE_PTE PageDirectoryPte; ULONGLONG Filler; }; PVOID Session;//Session指向进程所在的系统会话,实际上它是一个指向MM_SESSION_SPACE的指针。ase tosmmmi.h 中相关的结构体定义 UCHAR ImageFileName[ 16 ];//ImageFileName域包含了进程的映像文件名,仅包含最后一个路径分隔符之后的字符串,不超过16字节。 LIST_ENTRY JobLinks;//JobLinks域是一个双链表节点,通过此节点,一个job中的所有进程构成了一个链表。在windows中,所有的job构成了一个双链表,其链表头为全局变量PspJobList。每个job中的进程又构成了一个双链表。 PVOID LockedPagesList;//LockedPagesList域是一个指向LOCK_HEADER结构的指针,该结构包含了一个链表头,windows通过此链表来记录哪些页面已被锁住(这里所谓的锁住和Mdll中的映射机制有关,本质上就是把用户空间下的内存地址锁定到内核空间中以便访问) LIST_ENTRY ThreadListHead; //ThreadListHead域是一个双链表的"头结点",该链表中包含了一个进程中的所有"线程"。 PVOID SecurityPort; //SecurityPort域是一个安全端口,指向该进程域lsass.exe进程之间的跨进程通信端口。 PVOID PaeTop; //PaeTop域用于支持PAE内存访问机制。 ULONG ActiveThreads;//ActiveThreads域记录了当前进程有多少活动线程。当该值减为0时,所有的线程将退出,于是进程也退出。 ACCESS_MASK GrantedAccess;//GrantedAccess域包含了进程的访问权限,访问权限是一个"位组合"。 publicsdkinc tpsapi.h 中的宏 PROCESS_XXX ULONG DefaultHardErrorProcessing;//DefaultHardErrorProcessing域指定了默认的硬件错误处理,默认为1 NTSTATUS LastThreadExitStatus; //LastThreadExitStatus域记录了刚才最后一个线程的退出状态。 PPEB Peb; //Peb域是一个进程的"进程环境块 EX_FAST_REF PrefetchTrace;//PrefetchTrace域是一个快速引用,指向与该进程关联的一个"预取痕迹结构",以支持该进程的预取。 LARGE_INTEGER ReadOperationCount;//ReadOperationCount,WriteOperationCount记录了当前进程NtReadFile和NtWriteFile系统服务被调用的次数,OtherOperationCount记录了除读写操作以外的其他IO服务的次数(文件信息设置.) LARGE_INTEGER WriteOperationCount; LARGE_INTEGER OtherOperationCount; LARGE_INTEGER ReadTransferCount;//ReadTransferCount,WriteTransferCount记录了IO读写操作"完成"的次数,OtherTransferCount记录了除读写操作以外操作完成的次数。 LARGE_INTEGER WriteTransferCount; LARGE_INTEGER OtherTransferCount; SIZE_T CommitChargeLimit; SIZE_T CommitChargePeak; PVOID AweInfo; //AweInfo域是一个指向AWEINFO结构的指针,其目的是支持AWE(Adress Windowing Extension 地址窗口扩展) SE_AUDIT_PROCESS_CREATION_INFO SeAuditProcessCreationInfo;//SeAuditProcessCreationInfo域包含了创建进程时指定的进程映像全路径名 MMSUPPORT Vm;//Vm域是windows为每个进程管理虚拟内存的重要数据结构成员,其类型为MMSUPPORT, ase tosincps.h 中有相关定义 LIST_ENTRY MmProcessLinks; //MmProcessLinks域代表一个双链表节点,所有拥有自己地址空间的进程都将加入到一个双链表中,链表头是全局变量MmProcessList ULONG ModifiedPageCount; //ModifiedPageCount域记录了该进程中已修改的页面的数量,即"脏页面数量",这和缓存的读写有关。 ULONG JobStatus; //49. ULONG JobStatus JobStatus域记录了进程所属job的状态。 union //Flags域包含了进程的标志位,这些标志位反映了进程的当前状态和配置。 ase tosincps.h 中的宏定义 PS_PROCESS_FLAGS_XXX { ULONG Flags; struct { ULONG CreateReported : 1; ULONG NoDebugInherit : 1; ULONG ProcessExiting : 1; ULONG ProcessDelete : 1; ULONG Wow64SplitPages : 1; ULONG VmDeleted : 1; ULONG OutswapEnabled : 1; ULONG Outswapped : 1; ULONG ForkFailed : 1; ULONG Wow64VaSpace4Gb : 1; ULONG AddressSpaceInitialized : 2; ULONG SetTimerResolution : 1; ULONG BreakOnTermination : 1; ULONG SessionCreationUnderway : 1; ULONG WriteWatch : 1; ULONG ProcessInSession : 1; ULONG OverrideAddressSpace : 1; ULONG HasAddressSpace : 1; ULONG LaunchPrefetched : 1; ULONG InjectInpageErrors : 1; ULONG VmTopDown : 1; ULONG ImageNotifyDone : 1; ULONG PdeUpdateNeeded : 1; // NT32 only ULONG VdmAllowed : 1; ULONG SmapAllowed : 1; ULONG CreateFailed : 1; ULONG DefaultIoPriority : 3; ULONG Spare1 : 1; ULONG Spare2 : 1; }; }; NTSTATUS ExitStatus;//ExitStatus域包含了进程的退出状态,从进程的退出状态通常可以获知进程非正常退出的大致原因。反映退出状态的一些宏定义位于 publicsdkinc tstatus.h USHORT NextPageColor;//NextPageColor域用于物理页面分配算法。 union { struct { UCHAR SubSystemMinorVersion; UCHAR SubSystemMajorVersion; }; USHORT SubSystemVersion; }; UCHAR PriorityClass;//PriorityClass域是一个单字节值,它说明了一个进程的优先级程度 MM_AVL_TABLE VadRoot;//VadRoot域指向一个平衡二叉树的根,用于管理该进程的虚拟地址空间。 ULONG Cookie;//Cookie域存放的是一个代表该进程的随机值,当第一次通过NtQueryInformationProcess函数获取此Cookie值的时候,系统会生成一个随机值,以后就用此值代表此进程 } EPROCESS, *PEPROCESS;

六.参考资料

《计算机操作系统第四版》


声明: 本文转载自其它媒体或授权刊载,目的在于信息传递,并不代表本站赞同其观点和对其真实性负责,如有新闻稿件和图片作品的内容、版权以及其它问题的,请联系我们及时删除。(联系我们,邮箱:evan.li@aspencore.com )
