PCB布局指南十个简单规则
mouser 2021-04-28

Part I PCB布局指南十个简单规则

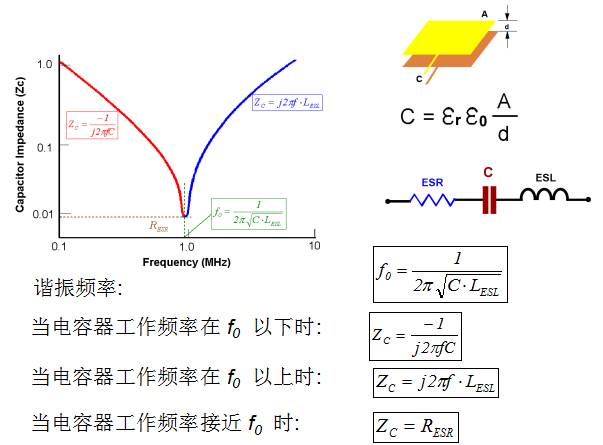

电容模型

“”

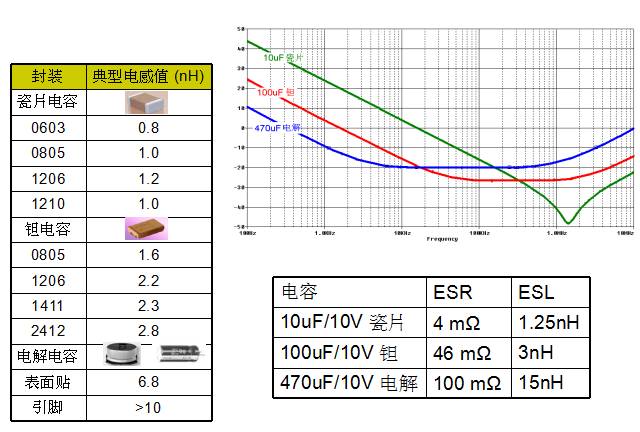

电容参数

“”

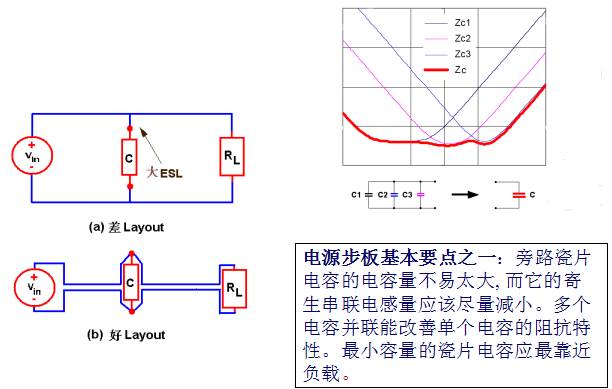

电容并联高频特性

“”

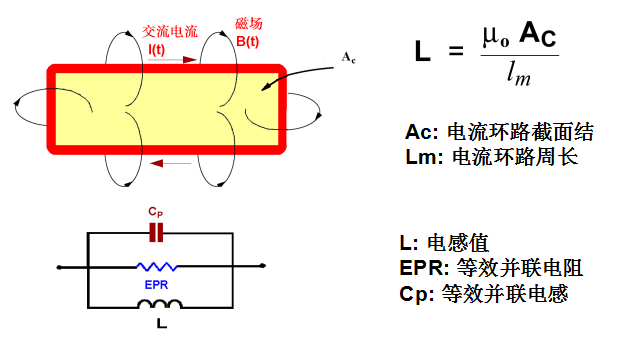

电感模型

“”

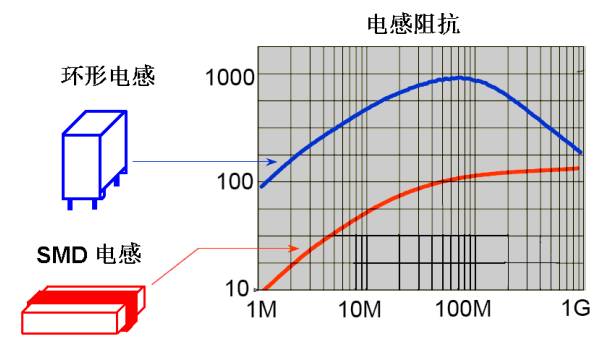

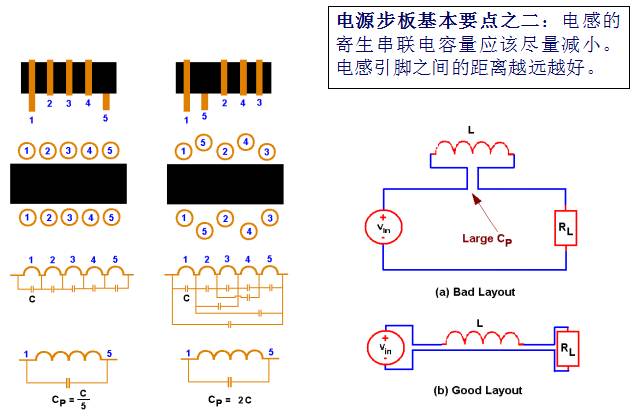

电感特性

“”
“”

镜象面概念

“”

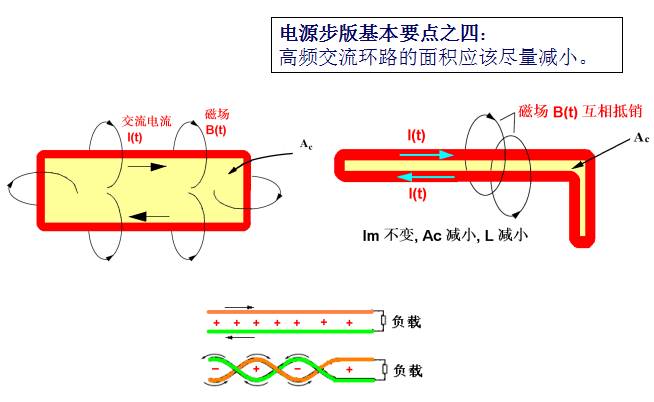

高频交流电流环路

“”

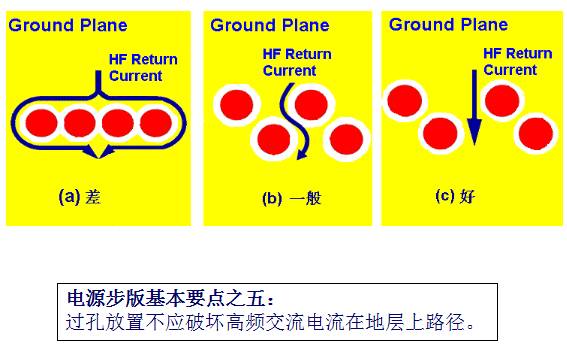

过孔 (VIA) 的例子

“”

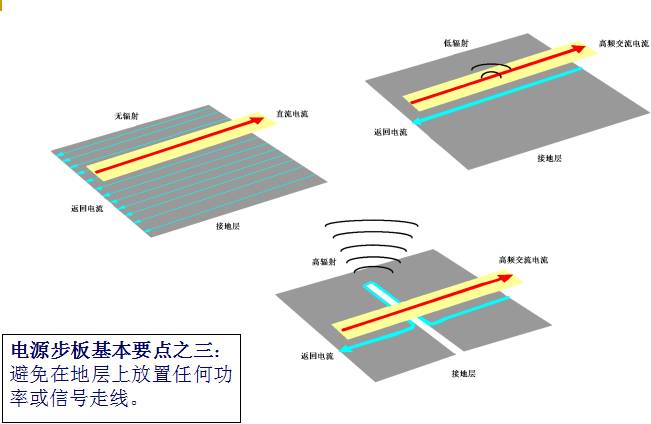

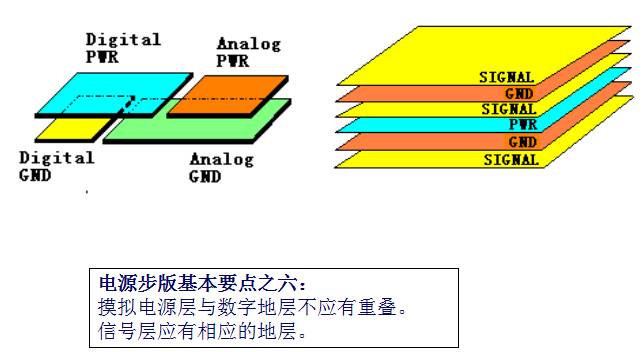

PCB板层分割

“”

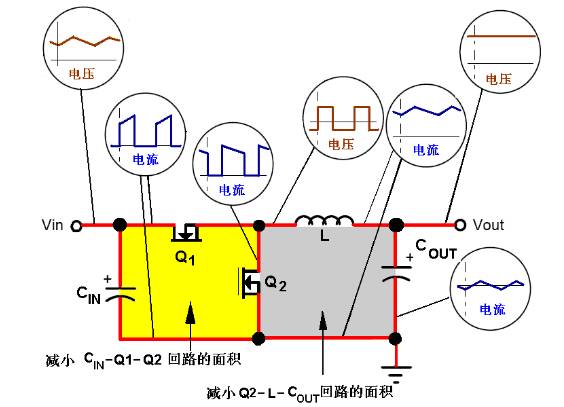

降压式(BUCK)电源:功率部分电流和电压波形

“”

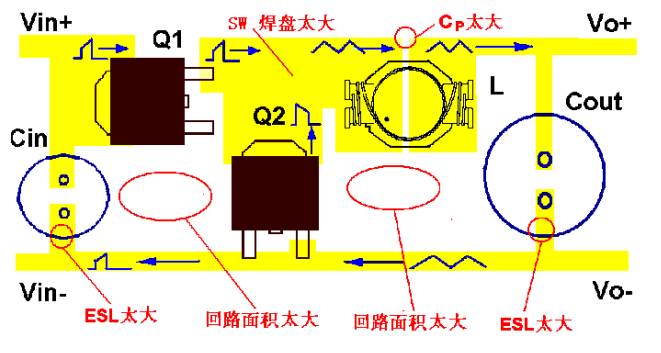

降压式电源排版差的例子

“”

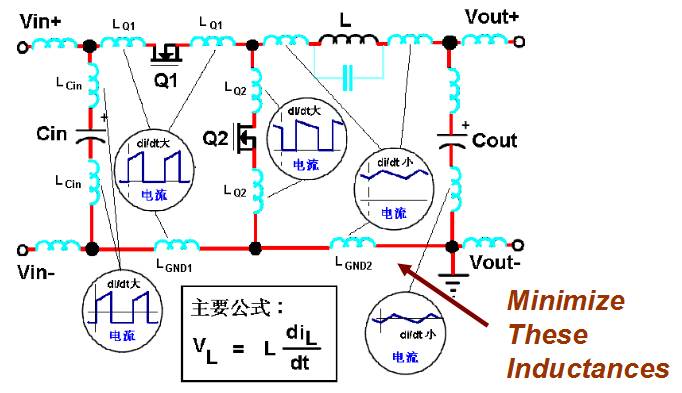

电路等效图

“”

PCB Trace - Via 电感估算

“”
“”

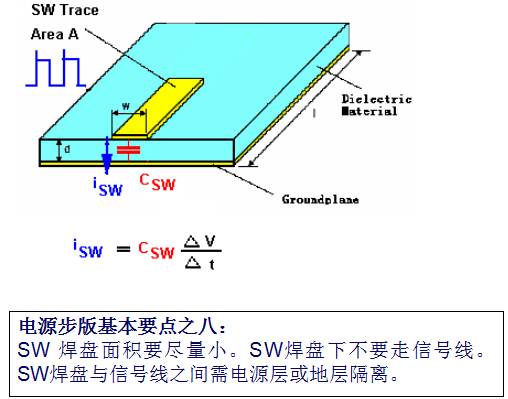

焊盘(PAD)和旁路电容的放置

“”

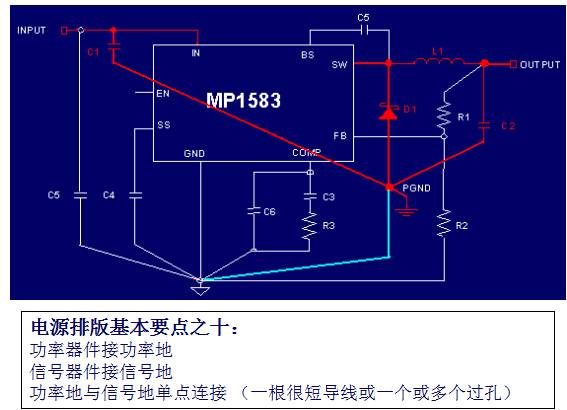

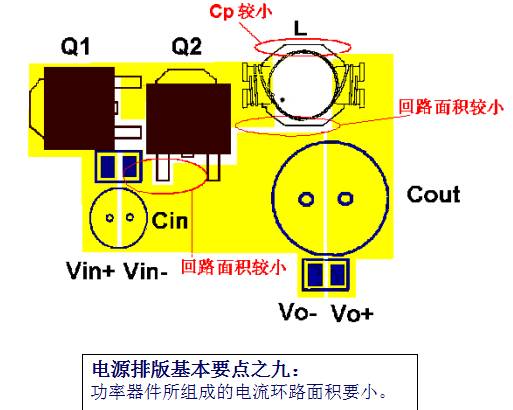

降压式电源排版的例子

“”“”

Part II 输出电容设计纹波电压分析

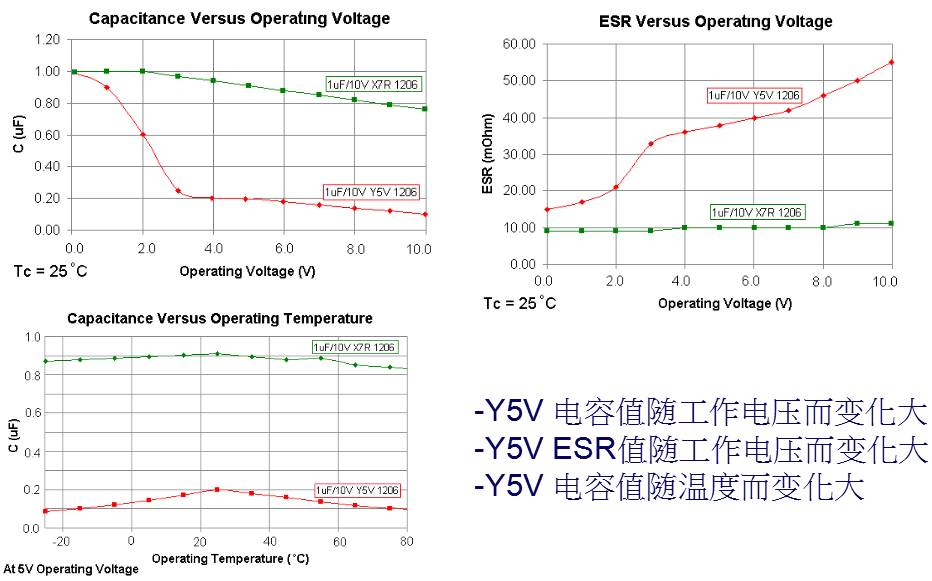

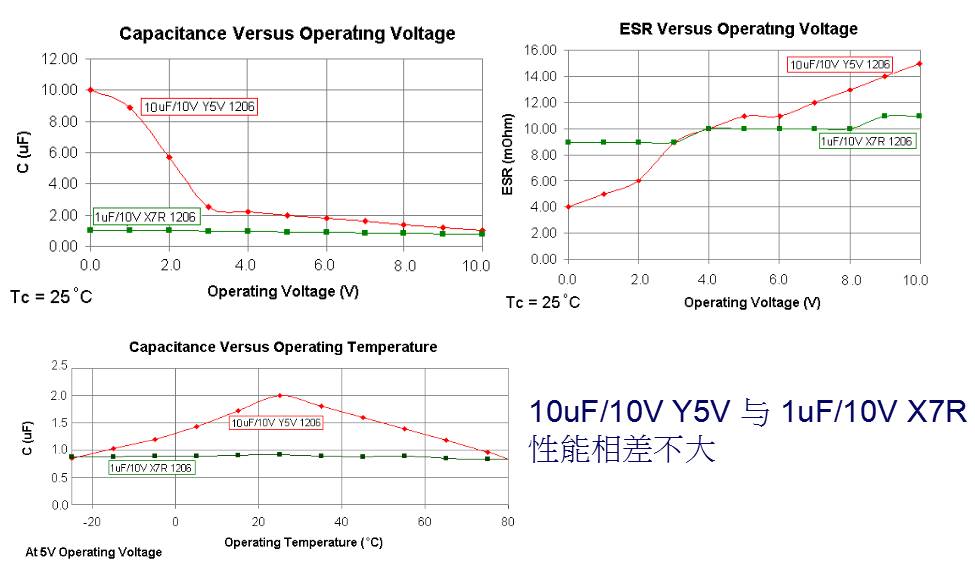

高频输出瓷片电容特性

“”
“”

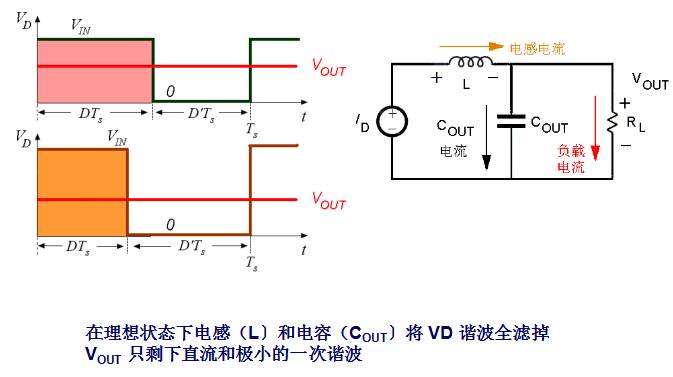

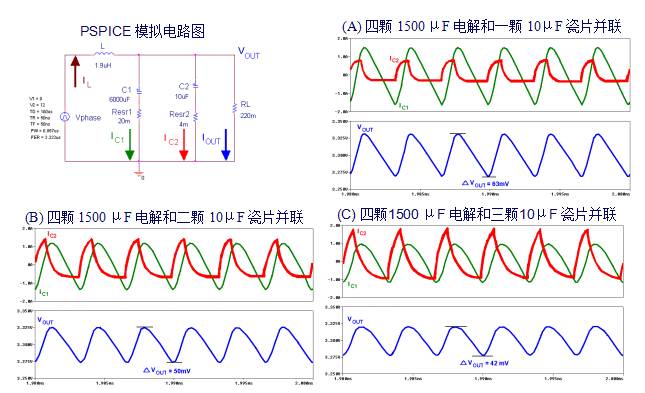

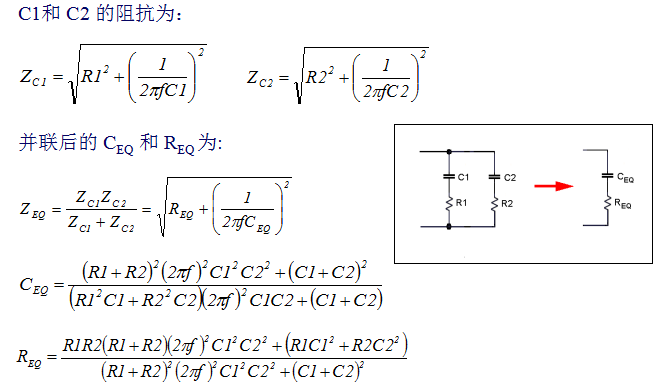

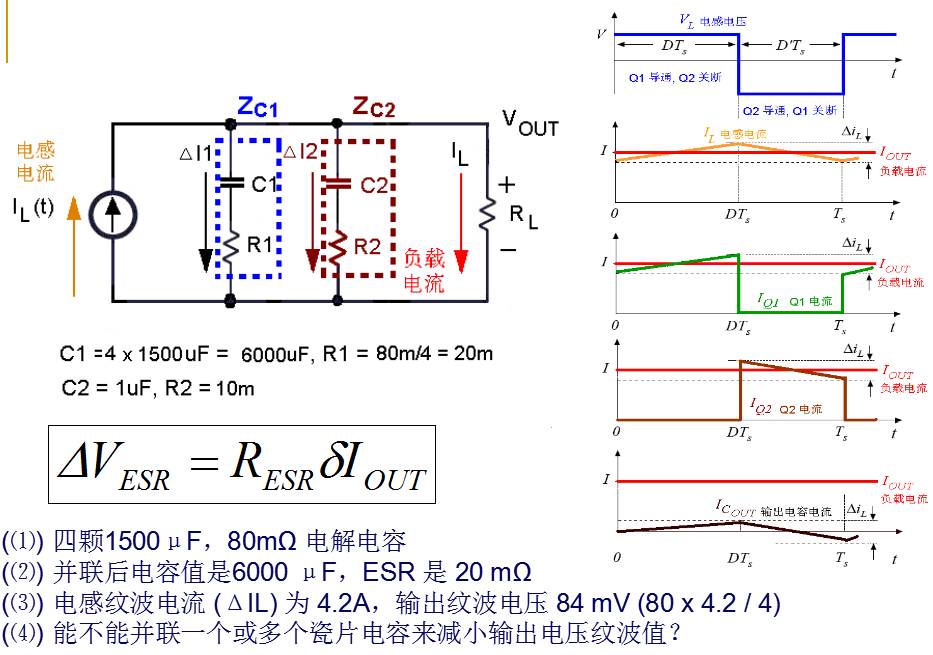

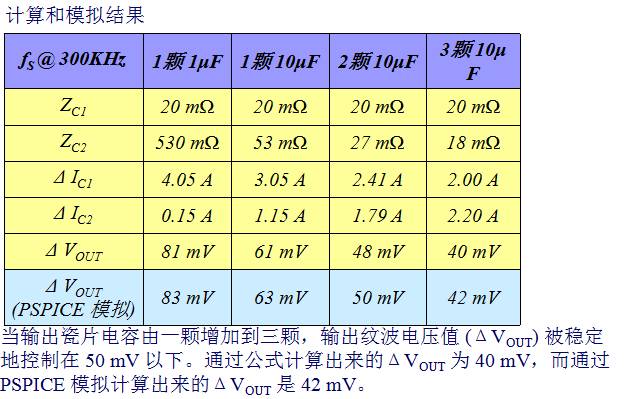

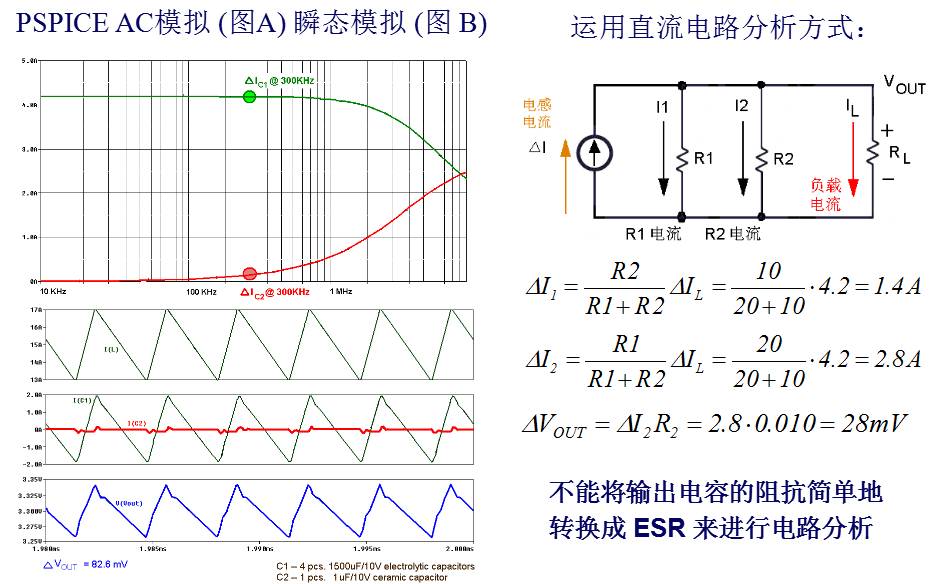

输出滤波电容电路分析

“”
“”
“”
“”
“”
“”

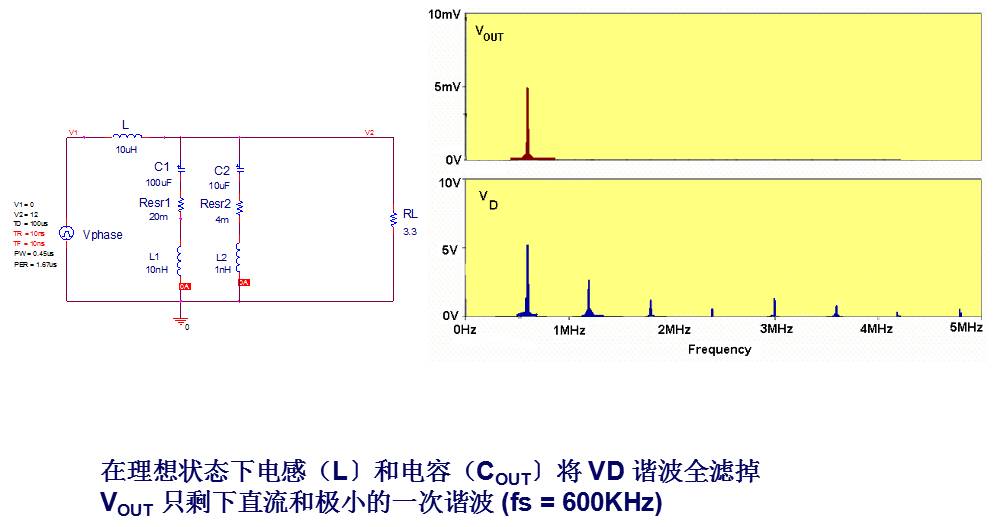

Part III 电感电容对VDSL的影响

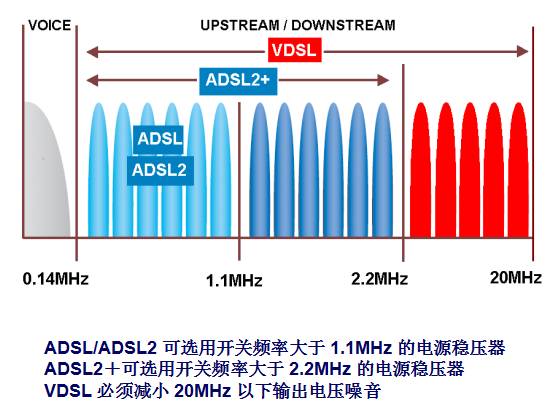

xDSL 传播速度图

“”

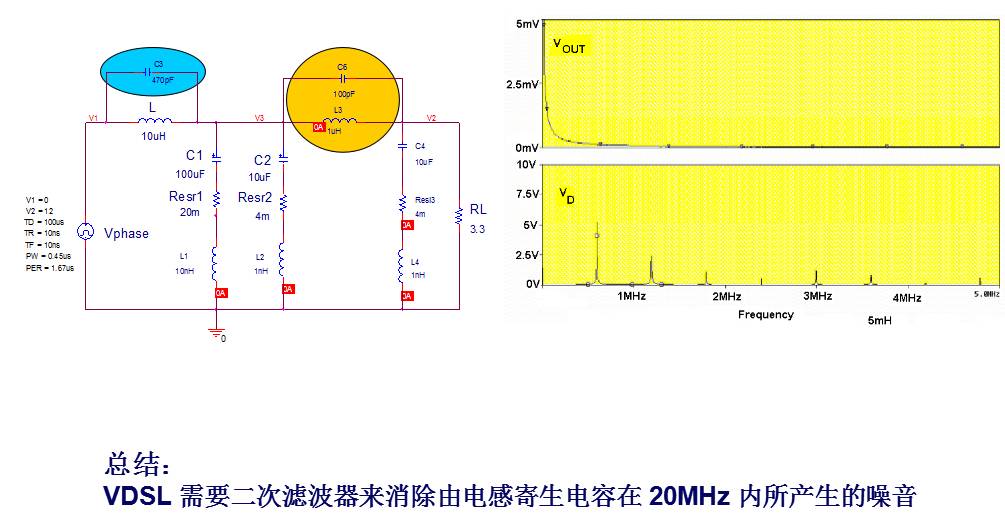

电感寄生电容影响

“”
“”
“”
“”
