PCB布局布线对TVS防护效果的影响
0 2022-11-22

1 前言 是过压防护最常用的器件,在器件正确后,是否就完成了设计呢?如何使TVS在中应用的效能最佳?的布局至关重要,通过合理放置TVS的位置、接地选择、寄生和回路区的处理,科学合理地进行的布局布线,才能使TVS的效能最佳化。

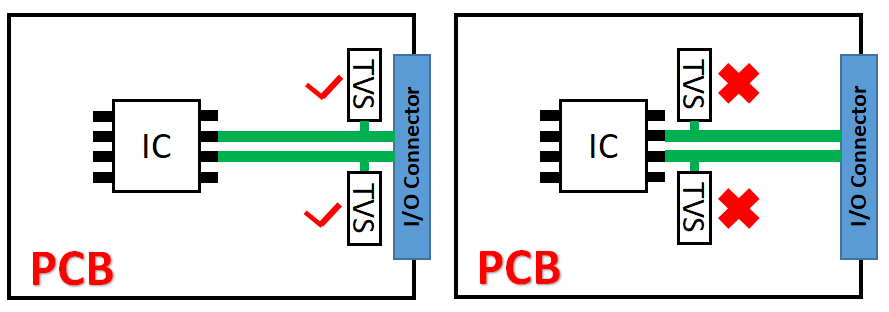

2 TVS放置位置的选择   TVS器件尽量接近噪声源,确保浪涌电压可以在脉冲到邻近PCB导线之前被钳位。

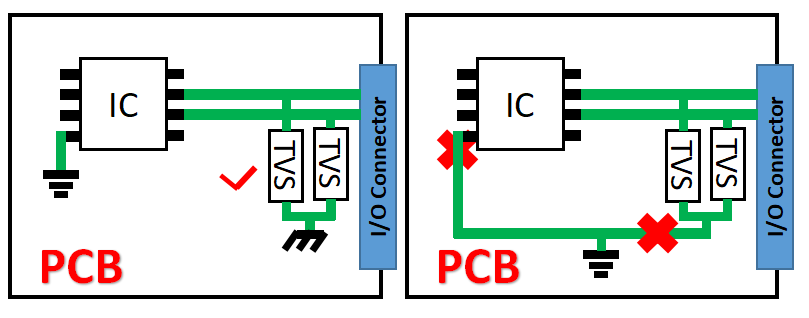

3 接地选择 应将浪涌电压分流到机壳接地,将浪涌电压直接分流到的信号地会引起接地反弹。用相对短和宽的接地导线减小可以改善单个接地PCB上TVS二极管的钳位性能。

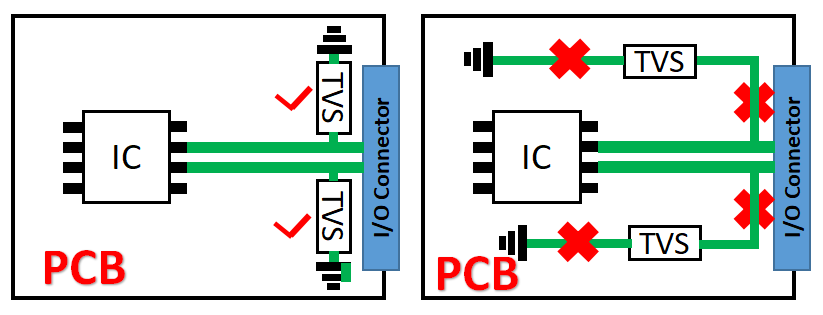

4 走线选择   TVS布线要避免自感。ESD是巨变突发的脉冲,很可能会在回路中引起寄生自感,进而对回路形成强大的电压冲击,并可能超出IC的承受极限而造成损伤。负载产生的自感电压与电源变化强度成正比,ESD冲击的瞬变特征易于诱发高强自感。

减小寄生自感的基本原则是尽可能缩短分流回路,必须考虑到包括接地回路、TVS和被保护线路之间的回路以及由到TVS的通路等所有因素。所以TVS器件应与接口尽量接近,与被保护线路尽量接近,这样才会减少自感耦合到其它邻近线路上的机会。

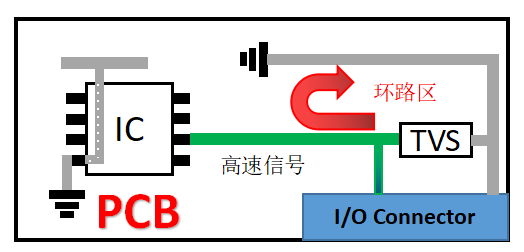

5 环路区域 减小高速数据和接地线形成的环路区域可降低辐射和的影响。特别是导线较长时,缓解环路题目的一种有效方法是在中包含一块接地板,增大TVS管,为集成电路之间的分离间隔提供隔离。但它会增大环路区域。

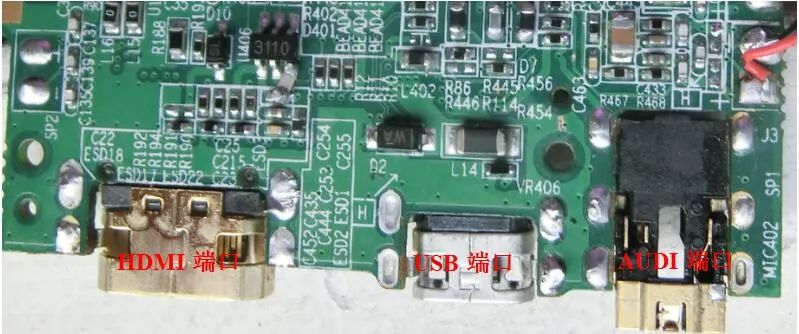

6 应用   另外可应用下述原则对线路进行优化: 1、尽量将接口安排在同一个边上;

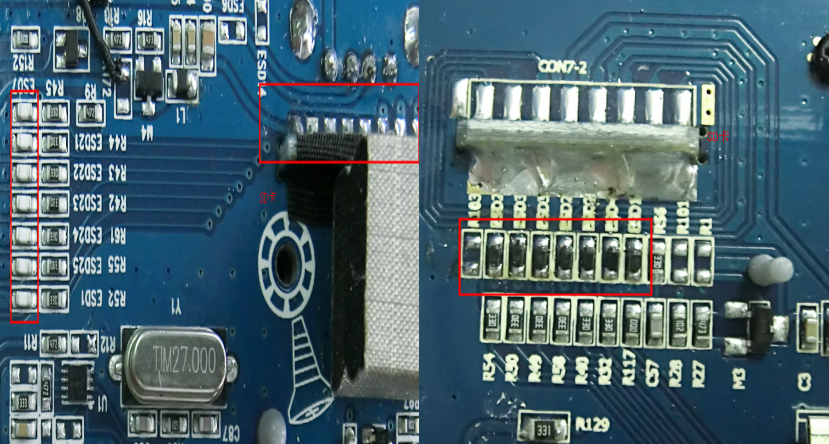

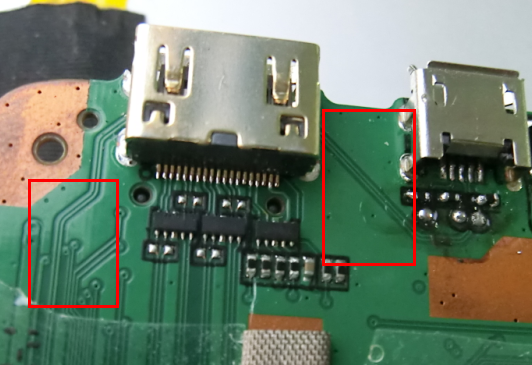

2、避免被保护回路和未实施保护的回路并联,避免在保护线路附近走关键信号线;

3、如果接口处既有滤波又有防护电路,应该遵从先防护后滤波的原则。防护电路用来进行外来过压和过流抑制,如果将防护电路放置在滤波电路之后,滤波电路会被过压和过流损坏。

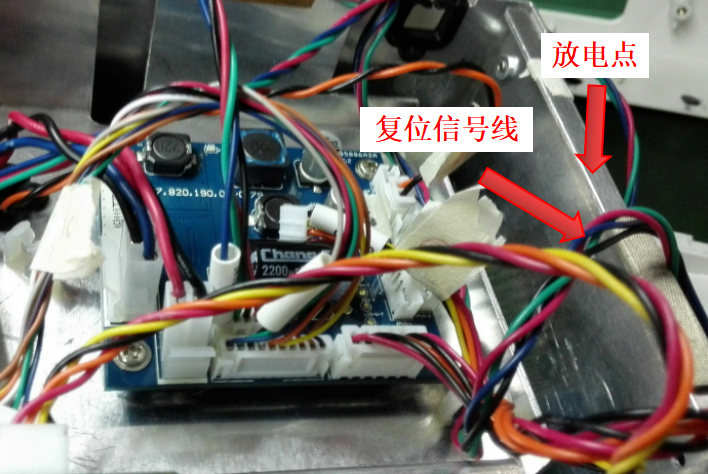

4、将复位、中断、控制信号远离输入/输出口,远离PCB的边缘和放电点;

7 结语 使用TVS二极管对电子产品实施ESD保护是一种方便、有效和可靠性高的途径,器件的选型和PCB布局布线同样重要,希望通过此文的简单介绍,能帮助大家加深对TVS的PCB布局设计的理解,提前做好PCB的优化设计,一劳永逸。
