PCB拼板要注意哪些细节?
elecfans 2021-10-12

大家可以一起来讨论啊,下面先罗列出10条需要注意的,欢迎大家指正:

1、的外框(夹持边)应采用闭环设计,确保拼板固定在夹具上以后不会变形;

2、PCB拼板宽度≤260mm(SIEMENS线)或≤300mm(FUJI线);如果需要自动点胶,PCB拼板宽度×长度≤125 mm×180 mm;

3、PCB拼板外形尽量接近正方形,推荐采用2×2、3×3、……拼板;但不要拼成阴阳板;

4、小板之间的中心距控制在75 mm~145 mm之间;

PCB拼板的十大注意事项说明

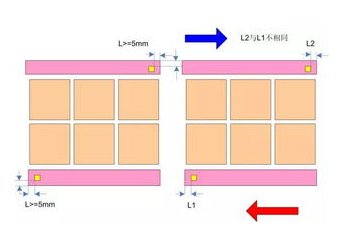

5、设置基准定位点时,通常在定位点的周围留出比其大1.5 mm的无区;

6、拼板外框与内部小板、小板与小板之间的连接点附近不能有大的器件或伸出的器件,且与的边缘应留有大于0.5mm的空间,以保证切割刀具正常运行;

7、在拼板外框的四角开出四个,孔径4mm±0.01mm;孔的强度要适中,保证在上下板过程中不会断裂;孔径及位置精度要高,光滑无毛刺;

8、PCB拼板内的每块小板至少要有三个定位孔,3≤孔径≤6 mm,边缘定位孔1mm内不允许布线或者贴片;

9、用于PCB的整板定位和用于细间距器件定位的基准符号,原则上间距小于0.65mm的QFP应在其对角位置设置;用于拼版PCB子板的定位基准符号应成对使用,布置于定位要素的对角处;

10、大的元器件要留有定位柱或者定位孔,重点如、麦克风、接口、微动、耳机接口、等;
