过孔开窗和过孔盖油是电路板设计中的两个专业术语。
如果你是一个初学电子的小白，听到某人说了句：“把这个电路板给我设计成过孔开窗的”，是不是感觉说这话的人很牛。
不过，千万别被专业术语给吓坏了，过孔开窗、过孔盖油就是电路板设计中的一个关于过孔如何处理的方式而已。
如上图，左边的过孔就是开窗处理，右边的过孔就是盖油处理，实际上就是：是否要进行绝缘处理。 盖油的油，就是指电路板上的那一层颜色，比如你的电路板上绿色的，那说明你用的油是绿油，如果你的电路板是蓝色的，那说明你用的油是蓝油。 开窗就是不盖油。

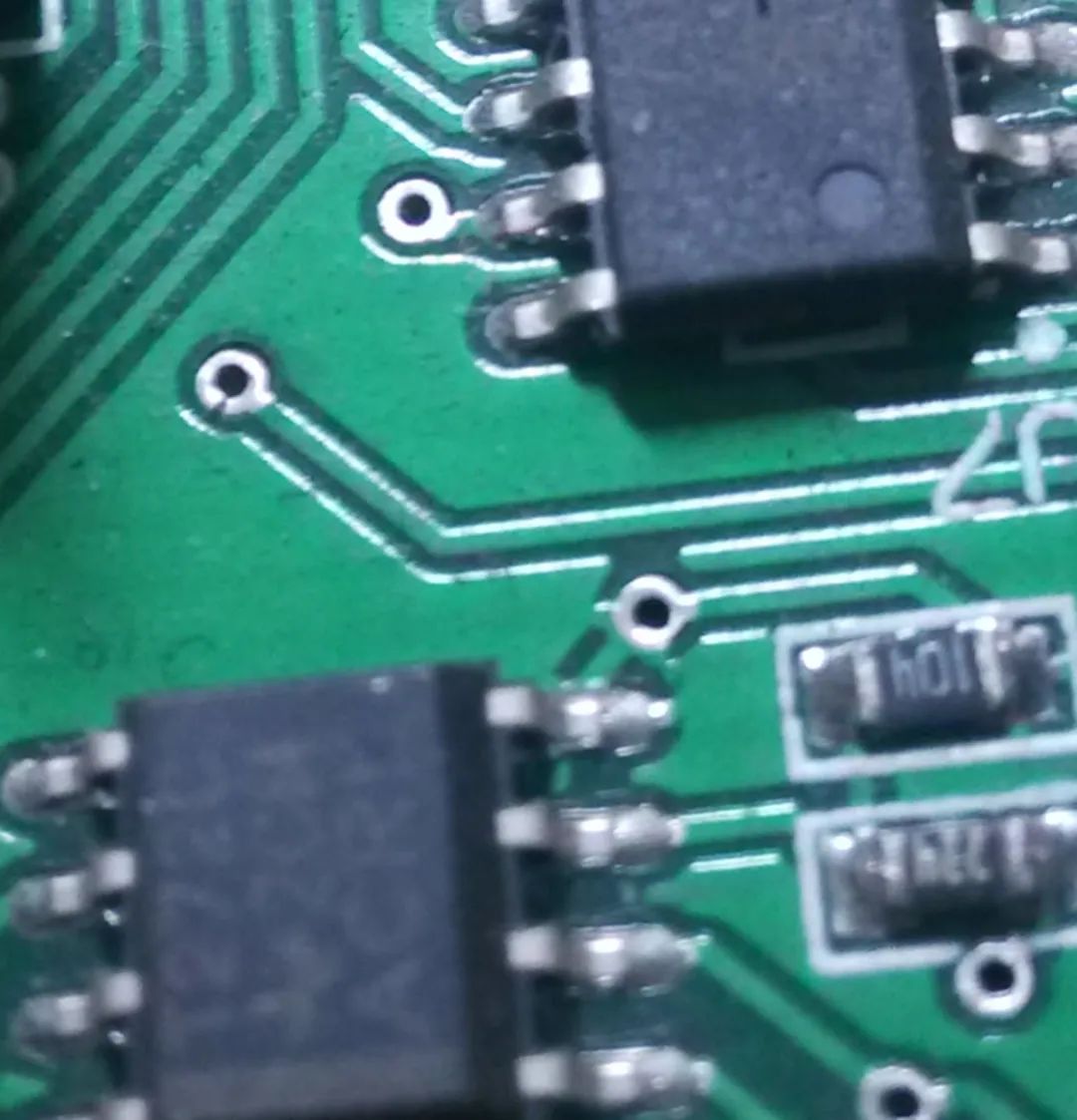

▲这是过孔盖油的效果

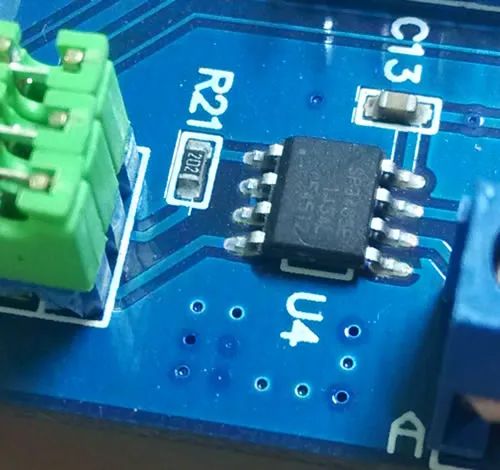

▲这是过孔开窗的效果
如果没有特殊要求，过孔开窗与过孔盖油都可以，不必强求。
