反相器制作振荡器及应用全面解析:从原理到实践,详细讲述工作过程与性能特点!
0 2023-09-18

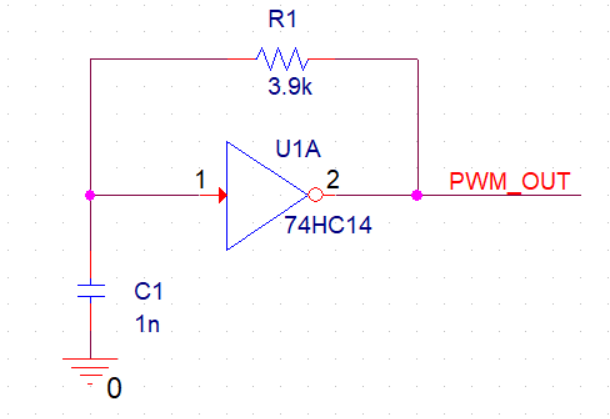

最近看到一个反相器做振荡器的电路,于是找了些资料与各位同好分享一下学习总结。

原理:

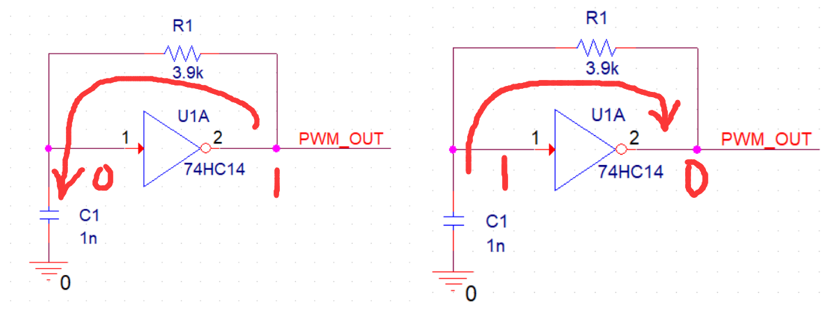

当反相器输入1脚为低电平时,反相器输出2脚为高电平,反相器输出端输出高电平,输出端通过R1给电容C1充电,电容充电到反相器的输入高电平判断阈值,反相器输出反转为低电平;然后电容C1再通过R1向输出端放电,电容C1放电到反相器的输入低电平判断阈值,反相器输出反转为高电平;以此往复,反相器便振荡起来了,输出一个方波信号。

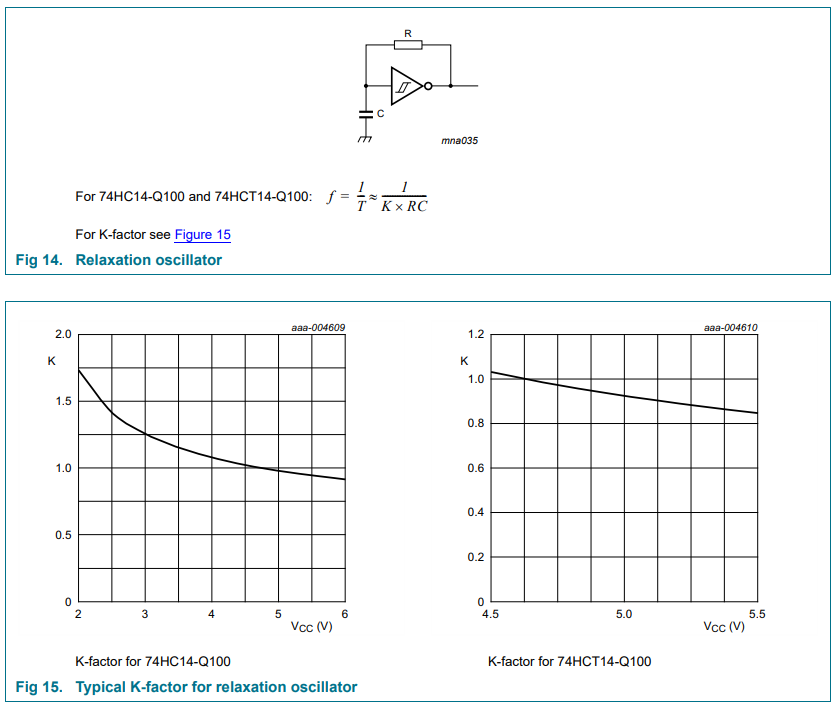

那么方波频率的计算公式是什么呢?查阅了一个恩智浦的74HC14的手册,频率计算公式大致如下图:

K为系数,和供电电压和器件有关应用:

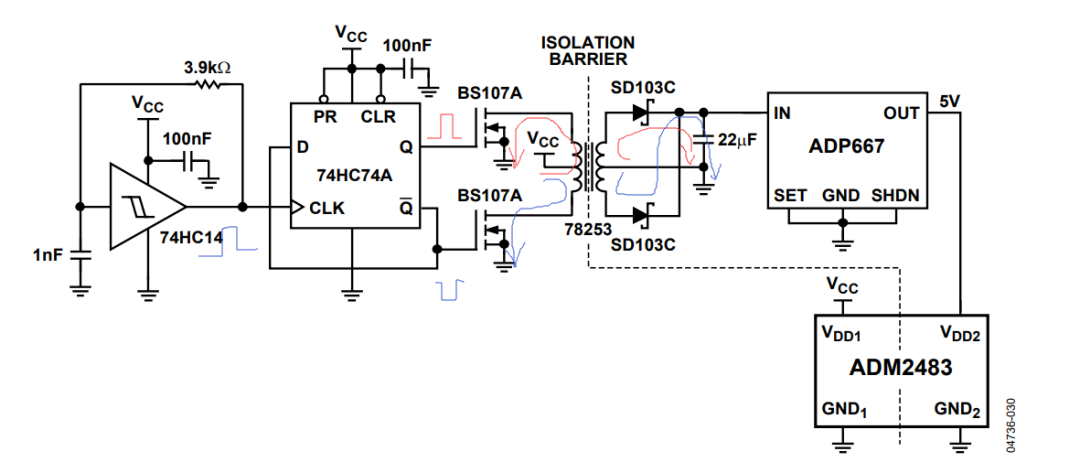

在ADI的RS-485收发器ADM2483里有一个产生隔离电源的一个范例图:通过反相器输出一个频率为f Hz的方波;然后过一个D触发器,将反相器输出的频率为f Hz方波转化为频率为f/2 Hz且高低电平互补的方波;用D触发器二分频后的方波驱动MOS管

Q高电平Q非低电平时,上管导通下管关闭充电路径如红色所示);Q 低电平Q非高电平时,上管关闭下管导通(充电路径如蓝色所示)然后便产生了一路隔离的电源,再经过一个LDO稳压后给RS485芯片供电。
