一、共发射极组态基本放大电路的组成


共射组态基本放大电路如图所示。


共射组态交流基本放大电路


(1) 基本组成

三极管T--起放大作用。

负载电阻RC,RL--将变化的集电极电流转换为电压输出。

偏置电路UCC(Vcc),RB--使三极管工作在线性区。

耦合电容C1,C2—起隔直作用,输入电容C1保证信号加到发射结,不影响发射结偏置。输出电容C2保证信号输送到负载,不影响集电结偏置。

(2) 静态和动态

静态—ui=0 时,放大电路的工作状态,也称直流工作状态。

动态—ui≠0 时,放大电路的工作状态,也称交流工作状态。

放大电路建立正确的静态,是保证动态工作的前提。分析放大电路必须要正确地区分静态和动态,正确地区分直流通路和交流通路。

(3) 直流通路和交流通路

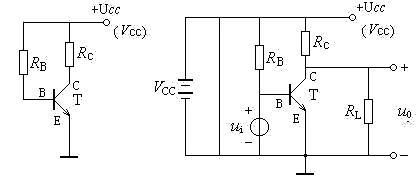

放大电路的直流通路和交流通路如下图中(a),(b)所示。

直流通路,即能通过直流的通路。从C、B、E向外看,有直流负载电阻、 Rc 、RB。

交流通路,即能通过交流的电路通路。如从C、B、E向外看,有等效的交流负载电阻、 Rc//RL、 RB。

直流电源和耦合电容对交流相当于短路。因为按迭加原理,交流电流流过直流电源时,没有压降。设C1、 C2 足够大,对信号而言,其上的交流压降近似为零,在交流通路中,可将耦合电容短路。


(a)直流通路             (b)交流通路


基本放大电路的直流通路和交流通路


二.静态分析

1、静态工作状态的计算分析法

根据直流通路图5-2(a)可对放大电路的静态进行计算

IB、IC和UCE这些量代表的工作状态称为静态工作点,用Q表示。

2、用图解法求静态工作点

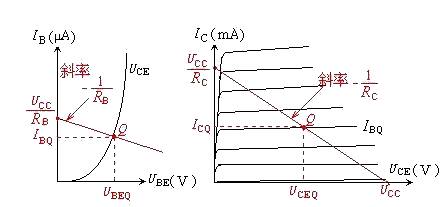

放大电路静态工作状态的图解分析如下图所示。

(1) 在输出特性曲线X轴及Y轴上确定两个特殊点—UCC和UCC/Rc,即可画出直流负载线。

(2)由式UBE =UCC-IBRb 在输入特性曲线上,作出输入负载线,两线的交点即是Q。

(3)得到Q点的参数IB、IC和UCE。


放大电路静态工作状态的图解分析



3. 动态分析

微变等效电路法和图解法是动态分析的基本方法。

(1) 微变等效电路的建立

① 三极管等效为一个线性元件。

② 对于低频模型可以不考虑结电容的影响。

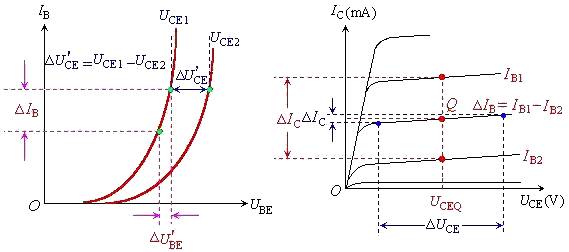

晶体管的输入、输出特性曲线见下图(a)、图5-4(b)。

(a)                                                   (b)

其输入回路的等效电路如下图所示。




(2) 动态性能指标计算

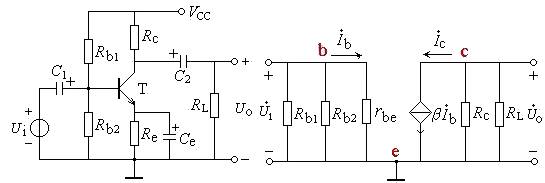

共发射极交流基本放大电路如下图(a)所示。

(a) 共射基本放大电路            (b)微变等效电路

共射放大电路及其微变等效电路

电压放大倍数Av

Av = = -βRL' / rbe

输入电阻ri

ri = = rbe // Rb1// Rb2≈rbe = rbb' +(1+β)26 / IE =300Ω+(1+β)26/ IE

输出电阻Ro

Ro = rce∥Rc≈Rc
