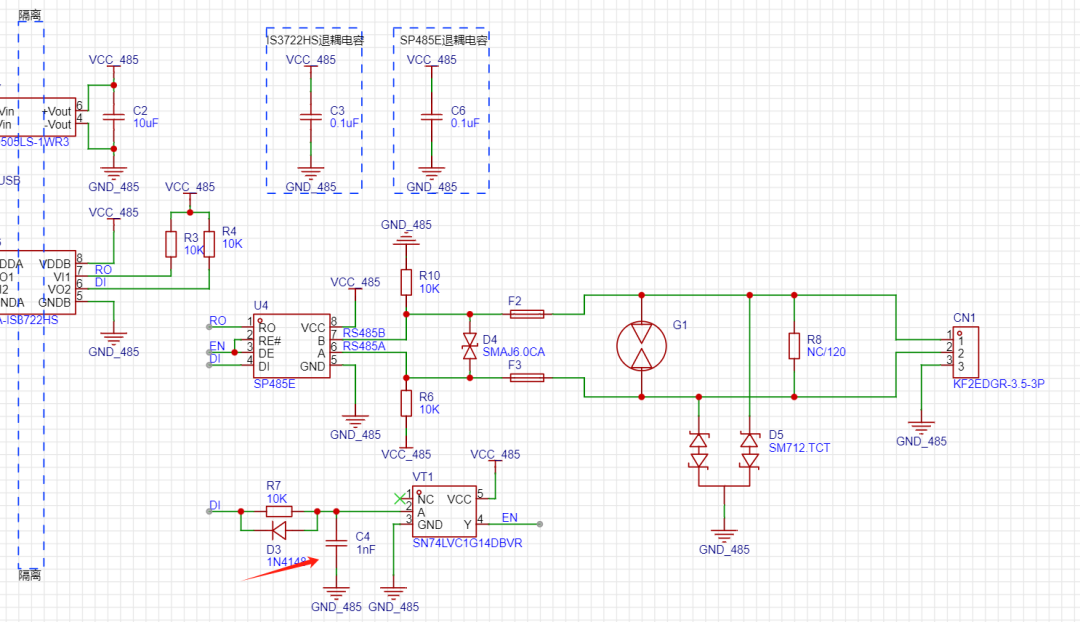

今天我对USB转RS485转换器做测试的时候突然醒悟了那个电容的作用，因为这个自动收发算是两线制的RS485，即不需要单独的管脚做方向控制，而是利用了DI和反相器做方向控制。

这种设计相比不带电容，而是直接用反相器控制的好很多，因为如果直接接反相器（有的用三极管），那么这个电路在DI等于1时，A和B都为高阻态，那么这个电路的驱动能力就完全由上下拉电阻的大小去决定，在线缆长的时候（下图为300米测试）就无法输出驱动的高电平，大致如下图：

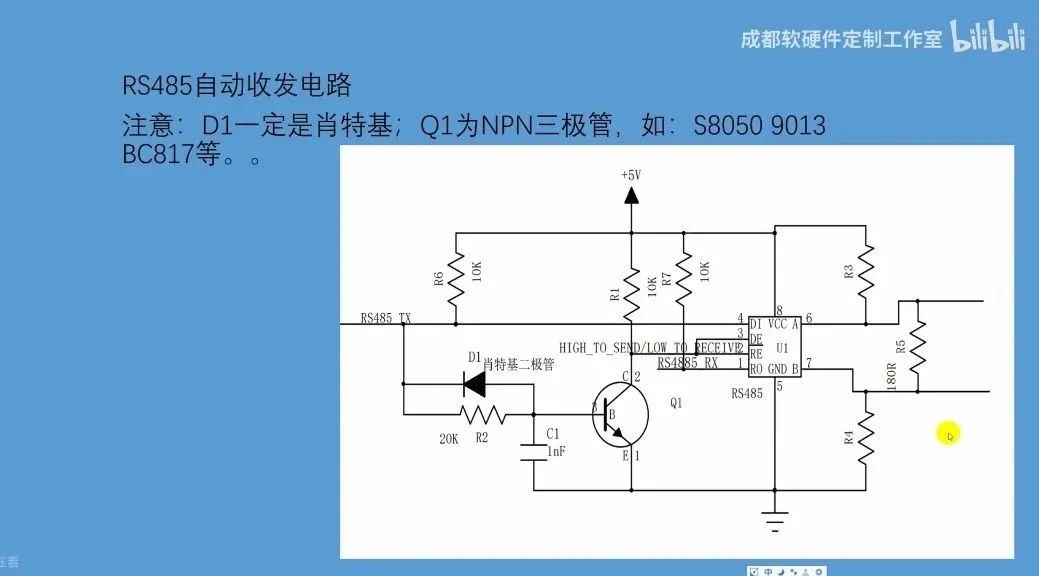

而有这个电容的存在，就可以在DI由低电平到高电平跳变的时候（串口的起始位为低电平），给电容充电到反相器的输入阈值判断为高电平之前，让RS485芯片处于发送状态。从而可以让芯片的管脚输出A高电平，B低电平（而不是靠上下拉电阻，这很重要）。然后电容充电到反相器的高电平判断阈值后，反相器才输出低电平使能接收，然后A和B均为高阻，然后这时的A和B的电平就完全靠上下拉电阻去决定了（由于之前芯片已经输出了A高B低，所以此时就算这个上下拉电阻驱动能力弱也没关系）。然后我在b站也看到了用三极管加电容的版本，如下图：

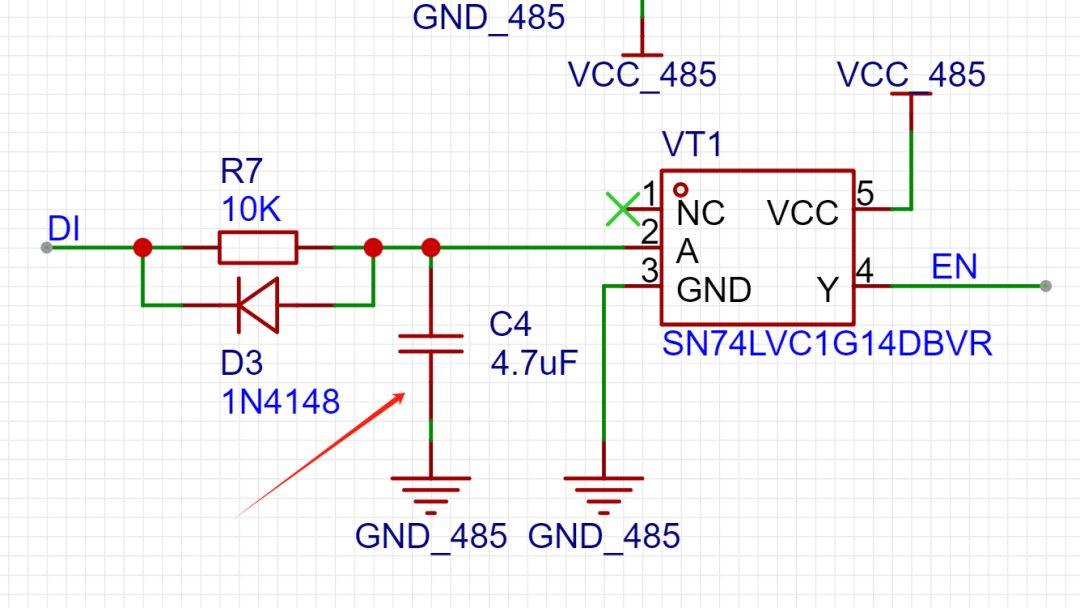

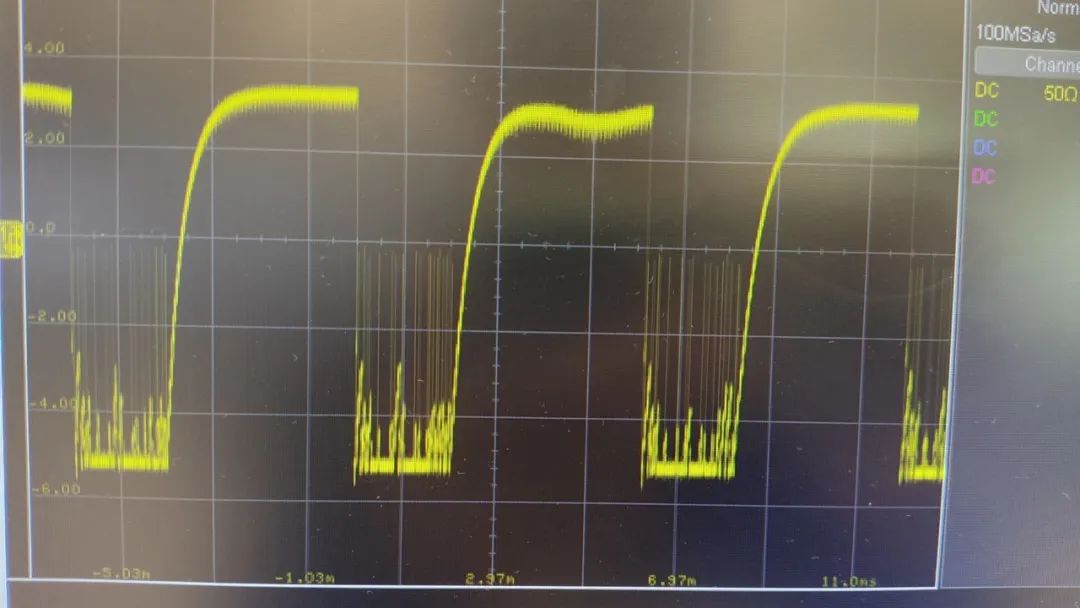

然后我对RC的大小又稍作了研究，总体而言，这个RC是不宜太大，也不宜太小的。如果RC太小，可能电容很快就充电到了反相器的高电平判断阈值（将485芯片切换为了接收状态，输出全靠上下拉），芯片不能很好的发送A高B低。如果RC太大，可能会导致就算发送已经发完了但是RS485芯片还处于发送状态，不利于接收。例如我把这个板子的电容C改为4.7uf，那么RC变大了，以至于发送完之后芯片还能持续20ms的发送状态，而如果在发送完之后还为发送状态的情况下，从机已经开始回复信息了，那么RS485芯片就接收不到，所以要综合考虑。
