光控式防盗报警器贴片晶体管应用
eeskill 2021-09-24

1. 贴片晶体管应用

贴片晶体管的基本特点是:具有放大、饱和与截止三种工作状态,且通过变换集电极、发射极偏置电压,可以实现上述工作状态变换,从而实现信号放大、驱动、电子开关等功能。实际应用时,NPN 型贴片晶体管处于放大、饱和、截止工作状态时的电阻、电压、电流如图1 所示。贴片晶体管电路有共发射极、共基极、共集电极三种连接方式,各方式接法如图2 所示。

图1 NPN型贴片晶体管工作状态示图

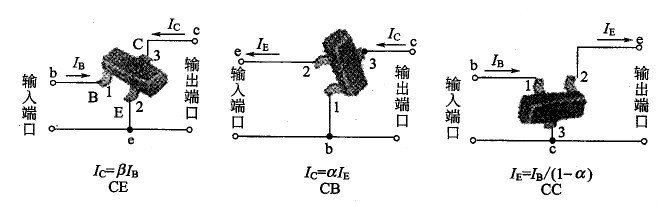

图2 贴片晶体管电路连接方式示图

(1)贴片晶体管在报警器领域的应用

在工程技术中,贴片晶体管在报警器领域主要实现电子开关、放大等功能。

本文以图3 所示基于HFC5209 的光控式防盗报警器为例,介绍贴片晶体管在该领域的典型应用。

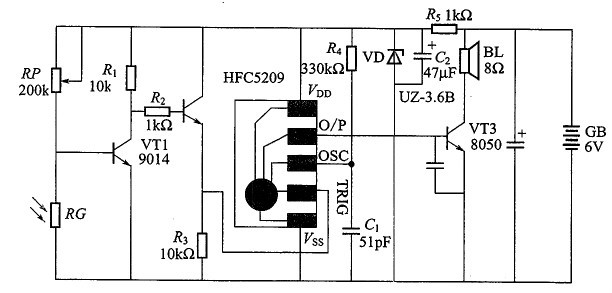

图3 HFC5209 的光控式防盗报警器电路图

图3 中,HFC5209 是采用CMOS 制作工艺、标准COB 黑膏软封装的语音合成报警集成电路。内储语音有“主人不在,请简短留言”、“注意气压”、“请注意近视、快坐正”、“抓贼啊”等多种语音告警声。此外,贴片晶体管VT1、VT2 实现电子开关功能。VT3 实现放大功能。

电路通电后,当光敏电阻器RG 无光照射时,RG 阻值高。根据分压原理可知,分压点为高电平,即VT1 基极为高电平,VT1 导通、VT2 截止。HFC5209 的触发端TRIG 为低电平,HFC5209 不工作,电路处于监控状态。

当保险柜被非法打开时,RG 受光照射后阻值立即变小,分压点电位变换为低电平。使VT1 截止、VT2 导通,VT2 发射极输出高电平触发信号加至HFC5209 的触发端(TRIG),使HFC5209 被触发工作,其输出端O/P输出内储的“抓贼啊”等语音信号,经VT3 放大后,驱动扬声器发出响亮的报警声响。

本文介绍的光控式防盗报警器采用专用集成电路,无需调试,即可通电正常工作。进行安装时,常将焊接好的电路板置于自制塑料盒中,并在控制面板相应位置固定电位器RP、光敏电阻器RG 和扬声器BL 即可。通电工作时,调节电位器RP 阻值,可以改变光控报警器的阈值点,从而达到调节光控灵敏度的目的;调节电阻器R4 的阻值或电容器C1 容量,则可调节语音报警音效的语调。
