TL431功能全解:引脚图解、应用电路图与替代型号
tencentUser 2024-01-30

TL431功能引脚图解:

在适用的汽车级、商用级和军用级温度范围内均可满足规定的热稳定性。可以通过两个外部电阻器将输出电压设置为介于 Vref(约为 2.5V)和 36V 之间的任意值。这些器件具有 0.2Ω 的输出阻抗典型值。有源输出电路可提供非常急剧的导通特性,从而使这些器件在许多应用中成为齐纳二极管的出色替代品,这些应用包括板载稳压、可调节电源和开关电源。TL431器件具有TL431B、TL431A、TL431、TL431AIDR等型号。25°C 下的初始容差需要根据信号来进行确定。此外,低输出温漂可确保在整个温度范围内保持出色的稳定性。TL431AIDR引脚顺序可参照数据手册。

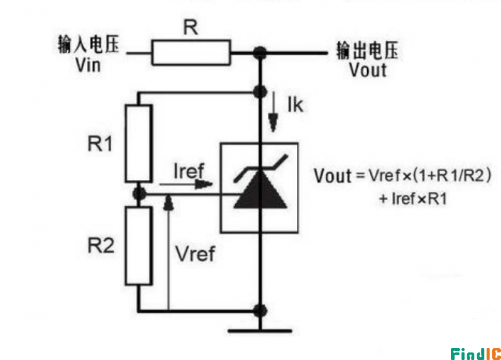

TL431系列是三端可调节并联稳压器,TL431AIDR稳压电路图分析:

TL431AIDR加以合适的外围电路它可以在很大范围内输出质量较好的基准电压。TL431的稳压电路中,公式内的Vref=2.495V,可以近似认为2.5V,Iref极低可以忽略不计.(除使用了阻值极高的比例电阻外)

TL431稳压图

TL431AIDR应用电路图和工作原理:

• 可调节电压和电流基准

• 反激式开关模式电源 (SMPS) 中的二次侧稳压

• 齐纳二极管替代产品

• 电压监视

• 具有集成式基准的比较器

TL431应用电路图


TL431AIDR基本特性:

• 25°C 下的基准电压容差

– 0.5%(B 级)

– 1%(A 级)

– 2%(标准级)

• 可调输出电压:Vref 至 36V

• 从-40°C 至+125°C 的运行范围

• 典型温度漂移 (TL43xB)

– 6mV(C 级温度)

– 14mV(I 级温度,Q 级温度)

• 低输出噪声

• 0.2Ω 输出阻抗典型值

• 灌电流能力:1mA至100mA

TL431封装

TL431AIDR代替型号:

、、
