2SA1943 是什么三极管?
0 2024-02-20

今天给大家分享:2SA1943 晶体管,引脚功能+选型参数+应用电路

一、2SA1943 是什么三极管?

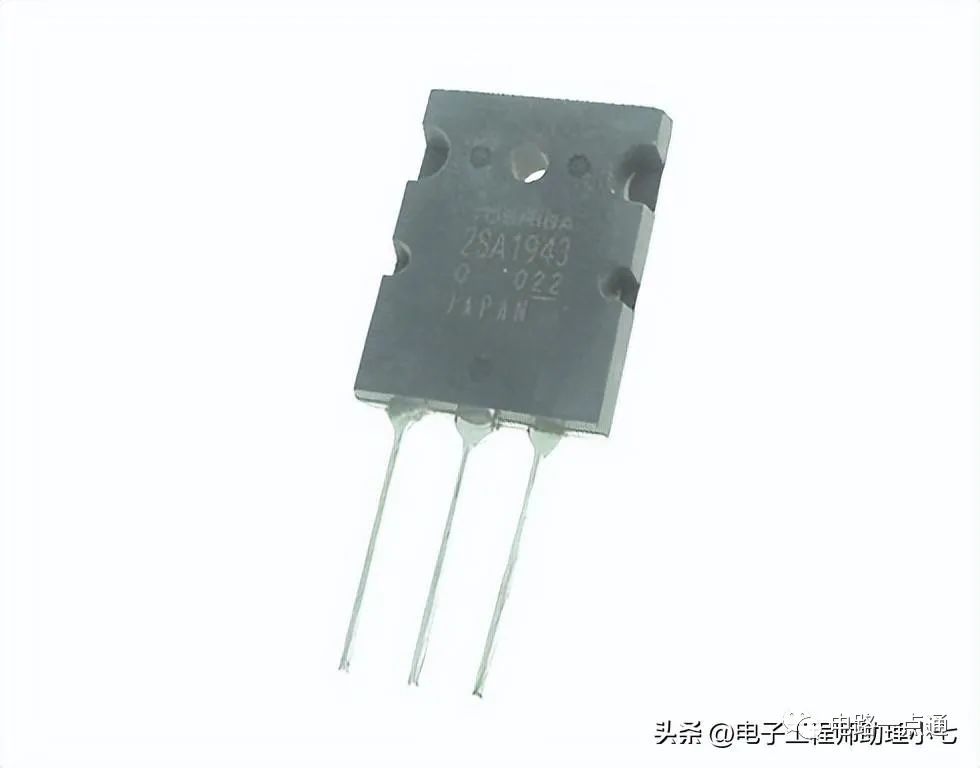

2SA1943 是一种常用的 PNP 功率晶体管,用于音频放大器和大功率音频电路。具有 -230 V 的高集电极到发射极击穿电压、15 A 的高集电极电流和 160 的输出增益。

2SA1943

二、2SA1943 引脚功能图

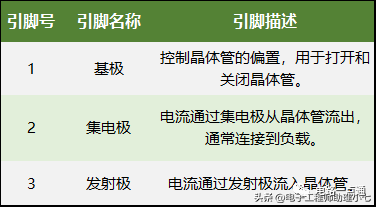

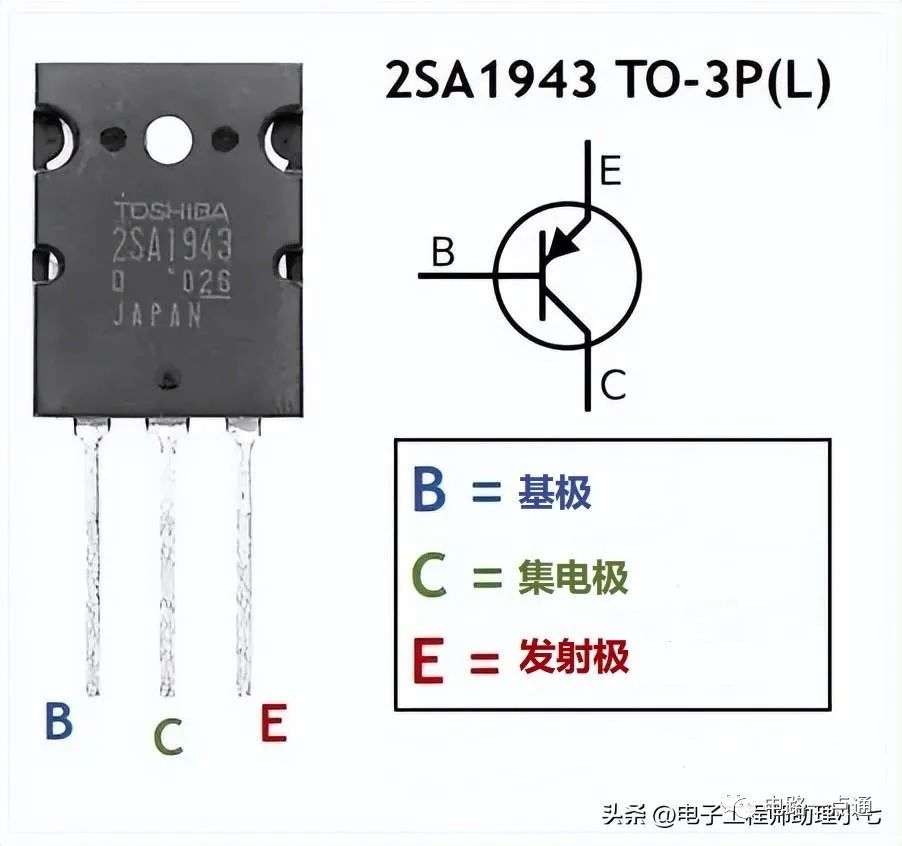

2SA1943 有 3 个引脚:发射极、基极和集电极。下图为:2SA1943 引脚图

2SA1943 引脚图

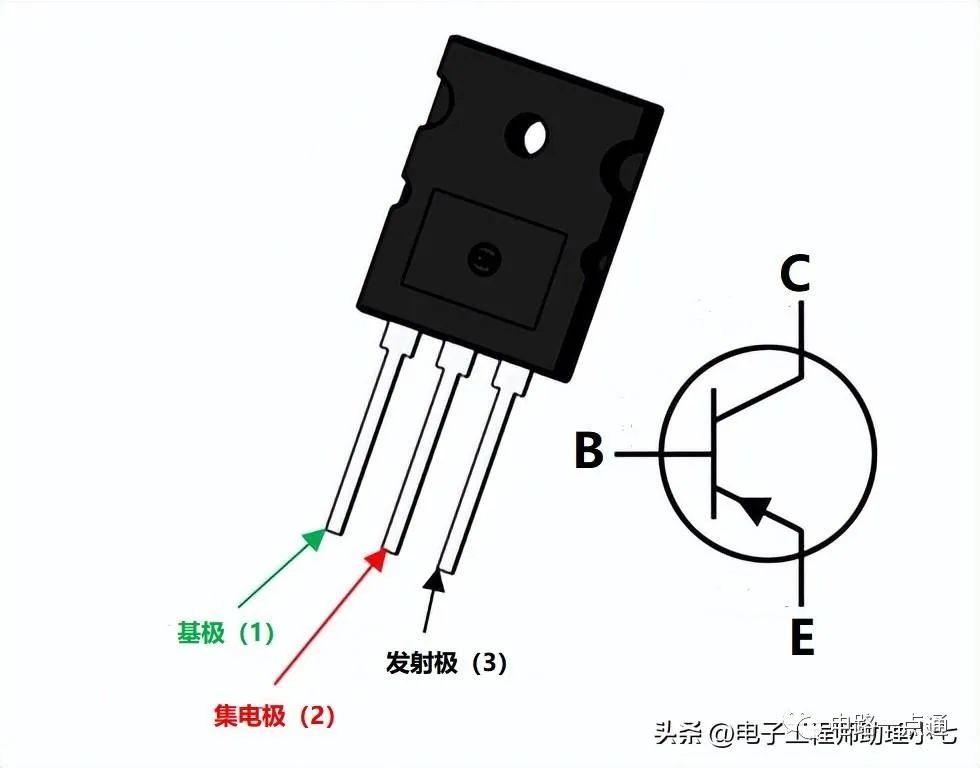

2SA1943 引脚功能图

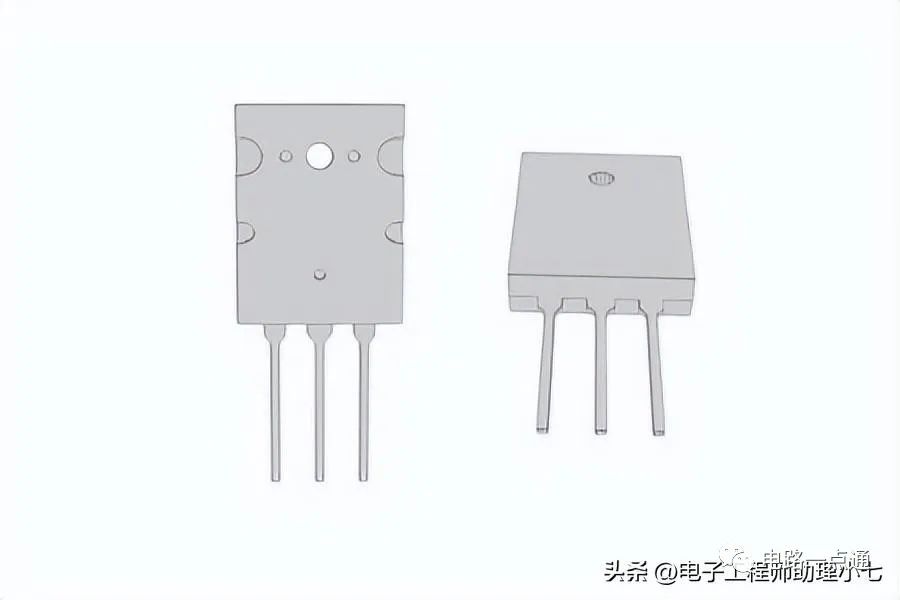

三、2SA1943 CAD模型

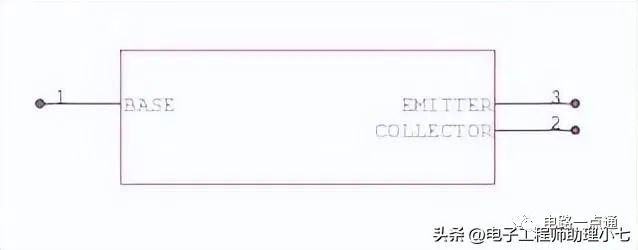

1、2SA1943 符号

2SA1943 符号

2、2SA1943 占地面积

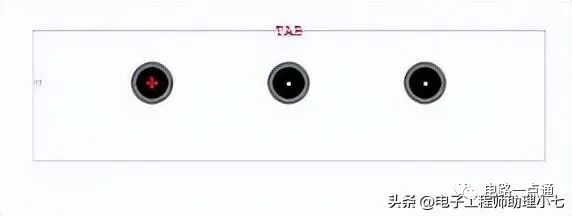

2SA1943 占地面积

3、2SA1943 3D模型

2SA1943 3D模型

四、2SA1943 特性规格

2SA1943 晶体管的额定功耗为 150 W,适用于 AF 放大器电路。由于功率比较高,经常与电路中的散热器一起使用。

下面给出了 2SA1943 晶体管的详细规格。

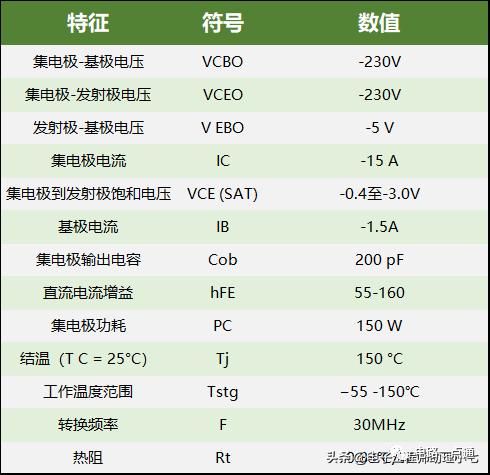

2SA1943 晶体管的详细规格

五、怎么使用 2SA1943

这里主要介绍 2SA1943 和 2SC5200 功放电路图

1、构建该电路所需的组件

  • 三个晶体管:2SC5200(NPN)、2SA1943(PNP)和BD139(NPN)。

  • 两个 D1 和 D2 二极管,二极管 1N4007。

  • 电解电容:C1(2.2 uF,63V),C2(4.7uF,25V)。

  • 电阻:R1和R2(0.22Ω,5W),1KΩ电阻,100KΩ 电阻。

  • 电位器:10KΩ。

  • 连接线

2、2SA1943 和 2SC5200 功放电路

该电路的设计非常简单,使用三个晶体管即可驱动 600W RMS 低音炮扬声器。该电路的测试可以分两级进行,第一级使用24V 非对称电源,第二级使用30V 非对称电源。

下面为电路原理图:

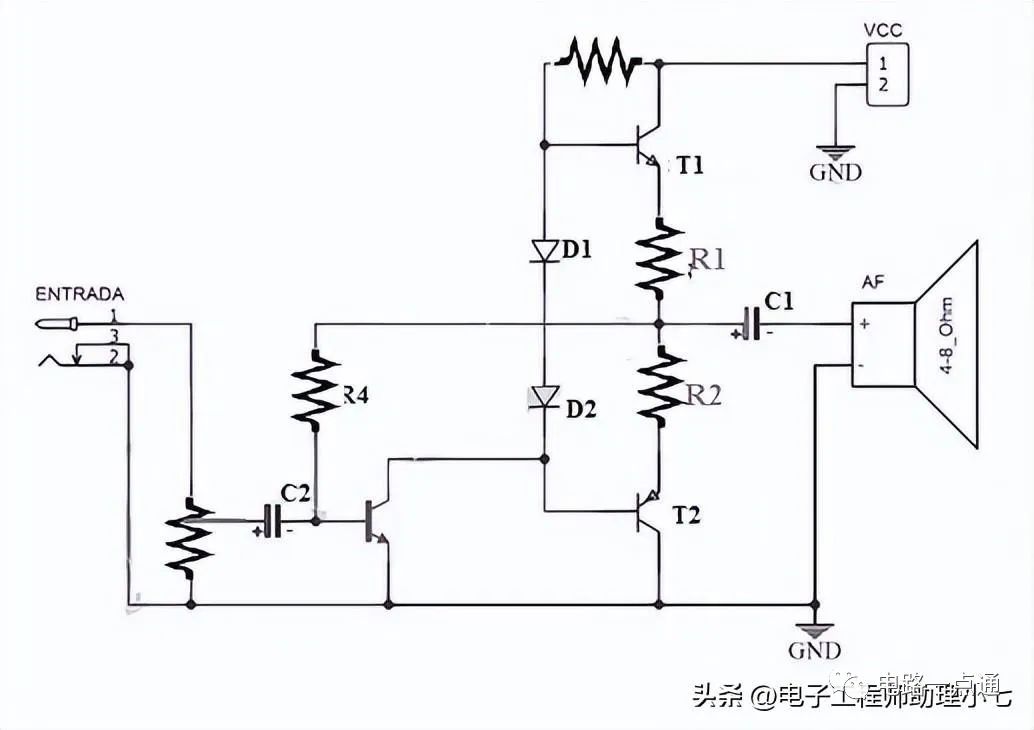

2SA1943 和 2SC5200 功放电路

初级称为前置放大级,同时用于增强输出级。

h 级可由中等功率的 BD139 晶体管组成,最高支持80V、1.5A电流和12.5W功率。

第二级称为功率级,可以通过 NPN 和 PNP 互补晶体管(如 2SC5200 和 2SA1943)形成,具有高保真度、100W 功率并支持 15 A 集电极电流。

如果我们想对放大器电路使用20V或以上的电压,就使用带有散热器的功率晶体管并连续使用放大器。

六、2SA1943 选型替换

1、等效 PNP 晶体管

TTA1943、2SA1962、FJZ4215、MJW1302A、KTA1962


2、互补 NPN 晶体管

2SC5200 NPN、这两个晶体管的组合用于推挽电路和立体声放大器电路。

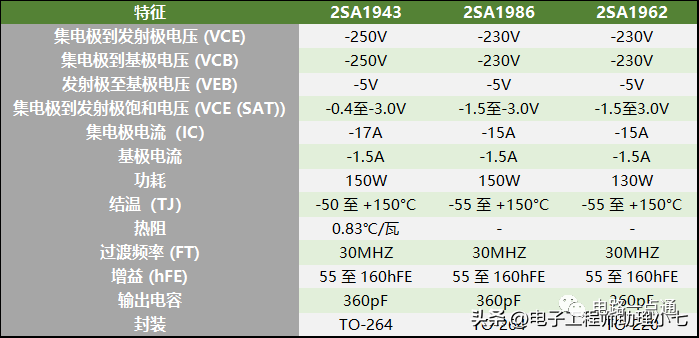

3、2SA1943、2SA1986 和 2SA1962 的电气规格


这三个晶体管中都有一组相似的电气规格,旧版本的2SA1943晶体管有-230V,因此这表明所有这些晶体管都具有相同的电压值。

只有 2SA1943 晶体管的集电极电流值略高于其他两个晶体管器件。

七、2SA1943三极管如何测好坏?

要检查2SA1943三极管是否工作,需要一个万用表。

第 1 步:打开并将万用表设置为连续性检查器模式。

第 2 步:将 2SA1943 放在工作台上。

第 3 步:将万用表的正负表笔接在2SA1943的任意两个相邻端子上。

第 4 步:对晶体管两端的所有可能组合重复此过程。

结果:如果万用表发出声音指示导通或晶体管端子之间短路,则应更换新的 2SA1943晶体管。

八、2SA1943 的应用

2SA194晶体管的应用如下:

  • 音频放大器
  • 射频电路
  • 开关模式电源 (SMPS)
  • 继电器
  • 在推挽配置中与其互补晶体管一起使用
  • 电源
  • 切换具有高额定电流的负载
  • 功率放大器
  • 逆变器
  • 转换器
  • 电源控制电路
  • 直流到交流转换器
