滑动动变阻器是如何连接和如何连入电路的：
①滑动变阻器的有效连接：“一上一下”；

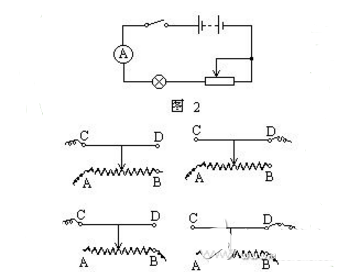

按照“一上一下”的连接原则，滑动变阻器有四种正确接法如上图3，但只有两种结果：要么把滑片P左端的电阻丝连入电路，要么把滑片P右端的电阻丝连入电路，所以四种接法中，各有两种接法是等效的。
②判断阻值变化的规律：“近小远大”。
“近小远大”：连入电路的阻值变化决定于连接下面的两根接线柱A和B（导线连接A，即表示A侧的电阻丝连入电路；导线连接B，即表示B侧的电阻丝连入电路）。若滑片向远离下面的连接的接线柱移动，则连入的电阻变大，反之变小。
关于滑动变阻器内的电流流向问题

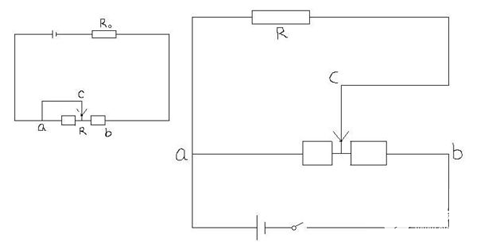

图1中：滑动变阻器串联，ac相当于把aR短路，很明显没有经过电流；
图2中：滑动变阻器并联，这种情况可看成是变阻器的前半部分与R并联，然后跟变阻器后半部分串联；但是不能看成是电流直接经a-b路线通过滑动变阻器；
