热电阻的工作原理及特点
网络整理 2021-09-18

电阻加热是指利用电流通过电阻体的热效应,对物料进行电加热的方法。电阻加热应用于从加热熔融金属到加热食物的方方面面

电阻加热是简单(也是老的)基于电力的加热方法,可加热金属、熔融金属或非金属,效率几乎可达到100%,同时工作温度可达到2000℃。故而可应用于高温加热,也可应用于低温加热。由于其可控性和快速升温的特性,电阻加热应用于从加热熔融金属到加热食物的方方面面。

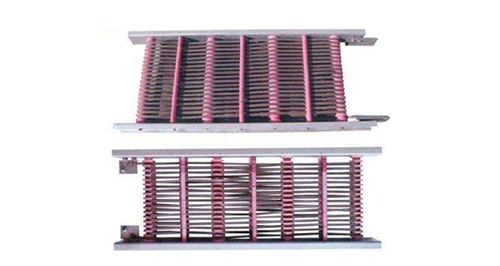

电阻加热是利用电流流过导体的焦耳效应产生的热能对物体进行的电加热。电阻加热可分为间接电阻加热和直接电阻加热两大类。间接电阻加热是让电流通过电热元件或导电介质,例如电阻丝、热敏电阻(PTC)、电热膜等,使电热元件首先发热,然后利用电热元件产生的热量以热传导、热对流或热辐射等方式间接加热目标物体。传统的利用埋入模具中的电热元件加热模具的方法均属于间接电阻加热。

电阻加热原理及特点

热电阻的工作原理及特点

在中低温区为常用的一种温度检测器就数热电阻了,那么在此就一起来学习下热电阻的工作原理及特点吧。 热电阻它的主要特点是测量精度高,性能稳定。其中铂热是阻的测量精确度是的,它不仅广泛应用于工业测温,而且被制成标准的基准仪。 与热电偶的测温原理不同的是,热电阻是基于电阻的热效应进行温度测量的,即电阻体的阻值随温度的变化而变化的特性。因此,只要测量出感温热电阻的阻值变化,就可以测量出温度。目前主要有金属热电阻和半导体热敏电阻两类。

金属热电阻的电阻值和温度一般可以用以下的近似关系式表示,即 Rt=Rt0[1 α(t-t0)] 式中,Rt为温度t时的阻值;Rt0为温度t0(通常t0=0℃)时对应电阻值;α为温度系数。 半导体热敏电阻的阻值和温度关系为 Rt=AeB/t 式中Rt为温度为t时的阻值;A、B取决于半导体材料的结构的常数。 相比较而言,热敏电阻的温度系数更大,常温下的电阻值更高(通常在数千欧以上),但互换性较差,非线性严重,测温范围只有-50~300℃左右,大量 用于家电和汽车用温度检测和控制。金属热电阻一般适用于-200~500℃范围内的温度测量,其热电阻特点是测量准确、稳定性好、性能可靠,在程控制中的应用极 其广泛。

热电阻材料 热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。热电阻大都由纯金属材料制成,目前应用多的是铂和铜,此外,现在已开始采用镍、锰和铑等材料制造热电阻。 (本篇文章由中国整理发布)

在中低温区为常用的一种温度检测器就数热电阻了,那么在此就一起来学习下热电阻的工作原理及特点吧。 热电阻它的主要特点是测量精度高,性能稳定。其中铂热是阻的测量精确度是的,它不仅广泛应用于工业测温,而且被制成标准的基准仪。 与热电偶的测温原理不同的是,热电阻是基于电阻的热效应进行温度测量的,即电阻体的阻值随温度的变化而变化的特性。因此,只要测量出感温热电阻的阻值变化,就可以测量出温度。

目前主要有金属热电阻和半导体热敏电阻两类。 金属热电阻的电阻值和温度一般可以用以下的近似关系式表示,即 Rt=Rt0[1 α(t-t0)] 式中,Rt为温度t时的阻值;Rt0为温度t0(通常t0=0℃)时对应电阻值;α为温度系数。 半导体热敏电阻的阻值和温度关系为 Rt=AeB/t 式中Rt为温度为t时的阻值;A、B取决于半导体材料的结构的常数。

相比较而言,热敏电阻的温度系数更大,常温下的电阻值更高(通常在数千欧以上),但互换性较差,非线性严重,测温范围只有-50~300℃左右,大量 用于家电和汽车用温度检测和控制。金属热电阻一般适用于-200~500℃范围内的温度测量,其热电阻特点是测量准确、稳定性好、性能可靠,在程控制中的应用极 其广泛。 热电阻材料 热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。热电阻大都由纯金属材料制成,目前应用多的是铂和铜,此外,现在已开始采用镍、锰和铑等材料制造热电阻。

声明: 本文转载自其它媒体或授权刊载,目的在于信息传递,并不代表本站赞同其观点和对其真实性负责,如有新闻稿件和图片作品的内容、版权以及其它问题的,请联系我们及时删除。(联系我们,邮箱:evan.li@aspencore.com )
