继电器与续流二极管接法
云汉芯城 2021-07-30

续流二极管就是在断电的时候使用的,如果正接了,通电不就短路了么。它的作用是断电时与感性线圈构成回路,释放线圈里剩余的磁而产生的电。正常通电是处于截至状态。

为了防止电源受外电路的反向电压时损坏电源。比如电源接了电感电路,突然断电,电感上会产生反向电压(对于电感,当电感突然断电时,会在其两端产生一个反向电动势,你可以看看电感的知识),电源接了输入端颠倒正负极的二极管,电感上反向电压就和二极管电路构成电流通路,被二极管钳位,不会在电源上产生反向过电压损坏电源。

续流二极管的电路

续流二极管接法

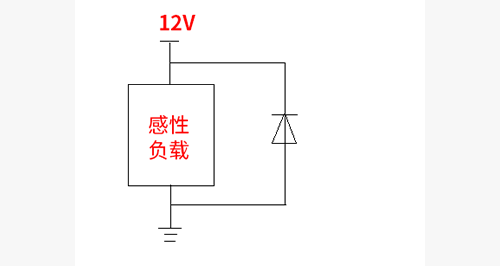

续流二极管应该加到感性负载的两端,这里说的感性,就是具有电感特性,而不是性感。感性负载的特性就是电流不能突变,也就是说,不可能一下子就没了,也不可能一下子就有了,需要有个过程。

常见的感性负载有继电器线圈、电磁阀。

继电器与续流二极管接法

直流继电器的线圈需要并联一个续流二极管,以短路线圈电流断电瞬间,由线圈感生的高压反向电。

续流二极管的并联方向应与工作电压方向相反,也就是不影响线圈正常的工作。具体就是二极管的正极要接电源来电的负极方向(也就是相反的意思)。

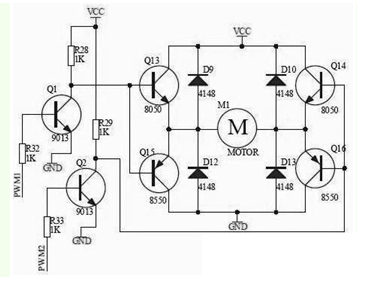

H桥电路直流电机正反转的续流二极管的接法,如下图所示:

续流二极管接法

其中M为直流电动机,型号为9013、8050、8550的管子分别为晶体三极管,型号为4048分别为续流二极管。

H桥是一个典型的直流电机控制电路,因为它的电路形状酷似字母H,故得名与“H桥”。4个三极管组成H的4条垂直腿,而电机就是H中的横杠(注意:图中只是简略示意图,而不是完整的电路图,其中三极管的驱动电路没有画出来)。
