整流管的选用及检查
网络整理 2021-08-02

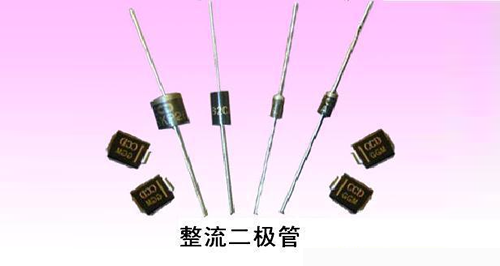

整流二极管(recTIfier diode)一种用于将交流电转变为直流电的半导体器件。二极管重要的特性就是单方向导电性。在电路中,电流只能从二极管的正极流入,负极流出。通常它包含一个PN结,有正极和负极两个端子。其结构如图所示。P区的载流子是空穴,N区的载流子是电子,在P区和N区间形成一定的位垒。

外加电压使P区相对N区为正的电压时,位垒降低,位垒两侧附近产生储存载流子,能通过大电流,具有低的电压降(典型值为0.7V),称为正向导通状态。若加相反的电压,使位垒增加,可承受高的反向电压,流过很小的反向电流(称反向漏电流),称为反向阻断状态。整流二极管具有明显的单向导电性。整流二极管可用半导体锗或硅等材料制造。硅整流二极管的击穿电压高,反向漏电流小,高温性能良好。通常高压大功率整流二极管都用高纯单晶硅制造(掺杂较多时容易反向击穿)。这种器件的结面积较大,能通过较大电流(可达上千安),但工作频率不高,一般在几十千赫以下。整流二极管主要用于各种低频半波整流电路,如需达到全波整流需连成整流桥使用。

常用整流二极管型号有哪些

整流二极管损坏后,可以用同型号的整流二极管或参数相同其它型号整流二极管代换。

通常,高耐压值(反向电压)的整流二极管可以代换低耐压值的整流二极管,而低耐压值的整流二极管不能代换高耐压值的整流二极管。整流电流值高的二极管可以代换整流电流值低的二极管,而整流电流值低的二极管则不能代换整流电流值高的二极管。

常用整流二极管型号

整流二极管是一种能够将交流电能转化成为直流电能的半导体器件,整流二极管具有明显的单向导电性,是一种大面积的功率器件,结电容大,工作频率较低,一般在几十千赫兹,反向电压从25V到3000V.

硅整流二极管的击穿电压高,反向漏电流小,高温性能良好,通常高压大功率整流二极管都用高纯单晶硅制造,这种器件结面积大,能通过较大电流(通常可以达到数千安),但工作频率不高,一般在几十千赫兹以下,整流二极管主要用于各种低频整流电路。

整流二极管的选用

整流二极管一般为平面型硅二极管,用于各种电源整流电路中。 选用整流二极管时,主要应考虑其整流电流、反向工作电流、截止频率及反向恢复时间等参数。

普通串联稳压电源电路中使用的整流二极管,对截止频率的反向恢复时间要求不高,只要根据电路的要求选择整流电流和反向工作电流符合要求的整流二极管即可。例如,1N系列、2CZ系列、RLR系列等。 开关稳压电源的整流电路及脉冲整流电路中使用的整流二极管,应选用工作频率较高、反向恢复时间较短的整流二极管(例如RU系列、EU系列、V系列、1SR系列等)或选择快恢复二极管。

整流二极管的常用参数

(1)平均整流电流IF:指二极管长期工作时允许通过的正向平均电流。该电流由PN结的结面积和散热条件决定。使用时应注意通过二极管的平均电流不能大于此值,并要满足散热条件。例如1N4000系列二极管的IF为1A。

(2)反向工作电压VR:指二极管两端允许施加的反向电压。若大于此值,则反向电流(IR)剧增,二极管的单向导电性被破坏,从而引起反向击穿。通常取反向击穿电压(VB)的一半作为(VR)。例如1N4001的VR为50V,1N4007的VR为1OOOV

(3)反向电流IR:它是二极管在反向工作电压下允许流过的反向电流,此参数反映了二极管单向导电性能的好坏。因此这个电流值越小,表明二极管质量越好。

(4)击穿电压VR:指二极管反向伏安特性曲线急剧弯曲点的电压值。反向为软特性时,则指给定反向漏电流条件下的电压值。

(5)工作频率fm:它是二极管在正常情况下的工作频率。主要由PN结的结电容及扩散电容决定,若工作频率超过fm,则二极管的单向导电性能将不能很好地体现。例如1N4000系列二极管的fm为3kHz。

(6)反向恢复时间tre:指在规定的负载、正向电流及反向瞬态电压下的反向恢复时间。

(7)零偏压电容CO:指二极管两端电压为零时,扩散电容及结电容的容量之和。值得注意的是,由于制造工艺的限制,即使同一型号的二极管其参数的离散性也很大。手册中给出的参数往往是一个范围,若测试条件改变,则相应的参数也会发生变化,例如在25°C时测得1N5200系列硅塑封整流二极管的IR小于1OuA,而在100°C时IR则变为小于500uA。

整流管损坏的原因

(1)防雷、过电压保护措施不力。整流装置末设置防雷、过电压保护装置,即使设置了防雷、过电压保护装置,但其工作不可靠,因雷击或过电压而损坏整流管。

(2)运行条件恶劣。间接传动的发电机组,因转速之比的计算不正确或两皮带盘直径之比不符合转速之比的要求,使发电机长期处于高转速下运行,而整流管也就长期处于较高的电压下工作,促使整流管加速老化,并被过早地击穿损坏。

(3)运行管理欠佳。值班运行人员工作不负责任,对外界负荷的变化(特别是在深夜零点至第二天上午6点之间)不了解,或是当外界发生了甩负荷故障,运行人员没有及时进行相应的操作处理,产生过电压而将整流管击穿损坏。

(4)设备安装或制造质量不过关。由于发电机组长期处于较大的振动之中运行,使整流管也处于这一振动的外力干扰之下;同时由于发电机组转速时高时低,使整流管承受的工作电压也随之忽高忽低地变化,这样便大大地加速了整流管的老化、损坏。

(5)整流管规格型号不符。更换新整流管时错将工作参数不符合要求的管子换上或者接线错误,造成整流管击穿损坏。

(6)整流管安全裕量偏小。整流管的过电压、过电流安全裕量偏小,使整流管承受不起发电机励磁回路中发生的过电压或过电流暂态过程峰值的袭击而损坏。

对整流管的检查方法

首先将整流器中的整流二极管全部拆下,用万用表的100&TImes;R或1000&TImes;R欧姆档,测量整流二极管的两根引出线(头、尾对调各测一次)。若两次测得的电阻值相差很大,例如电阻值大的高达几拾万Ω、而电阻值小的仅几佰Ω甚至更小,说明该二极管是好的(发生了软击穿的二极管除外)。若两次测得的电阻值几乎相等,而且电阻值很小,说明该二极管已被击穿损坏不能使用。
