在现场常用的一种热电阻阻值测量方法

 

在现场常用的一种热电阻阻值测量方法

网络整理 200浏览 0评论 0点赞 2022-11-23

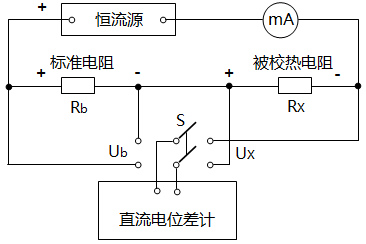

在JJG 229-2010工业铂铜热电阻检定规程实施前，在现场常用下图的方法，对和热电阻的阻值进行测量，来对热电阻的R₀及R₁₀₀进行校验。考虑到一些企业的实际情况，对这种方法做一简单介绍。

在现场常用的一种热电阻阻值测量方法
图中的恒流源可用成品，也可以用干电池及可调电阻组成，只要流过热电阻的电流小于1mA即可。通过切换开关S，交替测量被校热电阻Rx和标准铂电阻Rb的电阻值，可交替重复测量4次，分别取平均值作为测量结果。然后通过实测的Ux、Ub值，可计算出Rx及Rb值。如被校热电阻Rx的计算方法如下：Rx=Rb×(Ux/Ub)
