电磁流量计接地电阻要求
网络整理 2020-10-14
电磁流量计与金属管道或非金属管道一般通过法兰连接,并进行良好接地,保证电磁流量计的稳定性和准确性。重点介绍电磁流量计与管道连接方法和接地要求。

电磁流量计安装在金属管道上

电磁流量计安装在金属管道(具有阴极保护的金属管道除外)上时不用接地环法兰(接地环),但传感器安装在具有阴极保护的金属官道上时需要选配耐介质腐蚀的接地法兰(接地环),但接地方法均不相同:
1、电磁流量计安装在普通金属管道上,安装时用≥4mm2铜线将金属管道与电磁流量计相连接,接地线从电磁流量计法兰上接入接地网。
电磁流量计安装在金属管道上的接地方法

2、电磁流量计安装在具有阴极保护的金属管道上,安装时用≥6mm2铜线将管道与管道相连接,用≥4mm2铜线将接地法兰(接地环)与电磁流量计相连接,接地线从电磁流量计法兰上接入接地网。

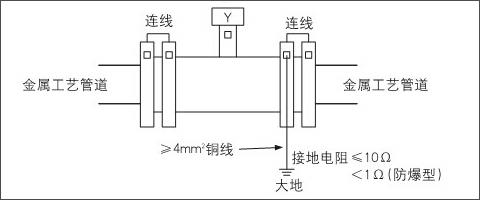

电磁流量计安装在具有阴极保护的金属管道上的接地方法

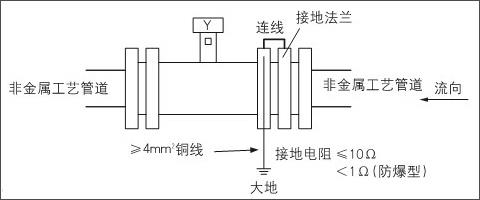

电磁流量计安装在非金属管道上
环,用≥4mm2铜线将接地法兰(接地环)与电磁流量计相连接,接地线从电磁流量计法兰上接入接电磁流量计安装在非金属管道上的接地方法

电磁流量计自带接地环接地

电磁流量计接地电阻要求
常阻≤10Ω,防爆型电磁流量计要求接地网接地电阻<10Ω;接地线选用≥4mm2铜线;接地网最好是独立
