二极管关键参数搞懂了解,选型不难
2021-05-10

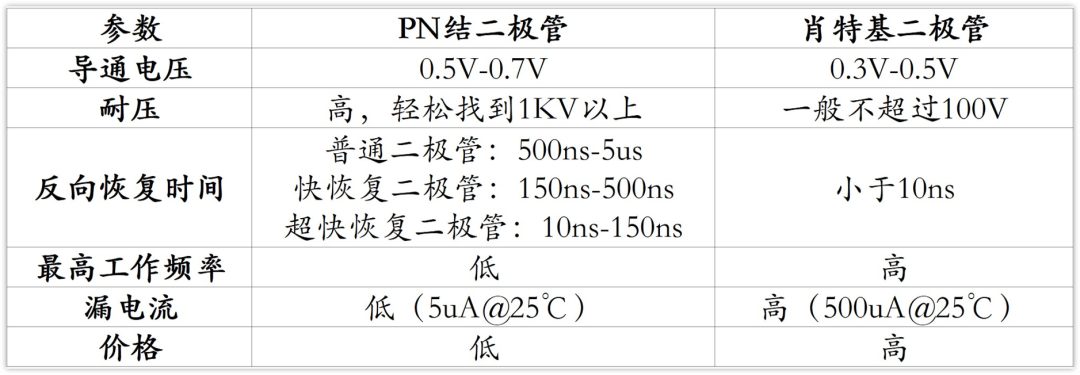

二极管选型相对简单,相信每个硬件工程师,都有对比过肖特基二极管与PN结二极管的差异。 差异无非有以下结果:

表中参数,看看就好,并不严格,知道二者之间的相对大小就行了 了解了上面参数,基本就知道什么电路,该选什么类型的二极管了。


能用PN结二极管的地方就用PN结二极管,因为价格便宜。 肖特基二极管的优势主要在速度和压降,对这两个没要求的场景,那自然选择更便宜的由PN结构成的二极管。


下面说个在实际工作中可能忽视的点


二极管导通电压


提起二极管导通电压,估计脑子里面都是0.7V,形成这个印象其实并不好,有4点原因。



1、  这个0.7V,说的是PN结二极管,肖特基二极管要更低。

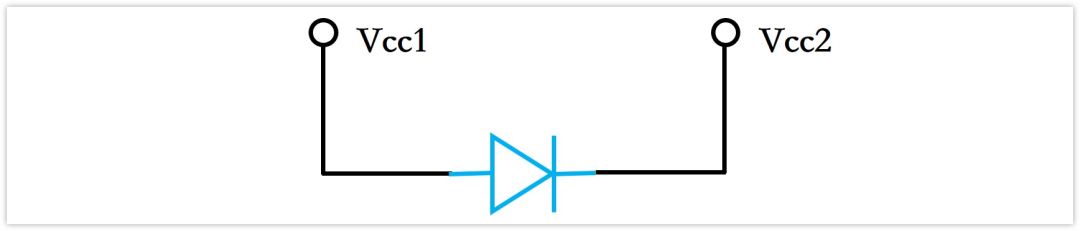

我们经常使用二极管串联在电源支路上面,防止倒灌。 那你担心过二极管上面压降太大吗?

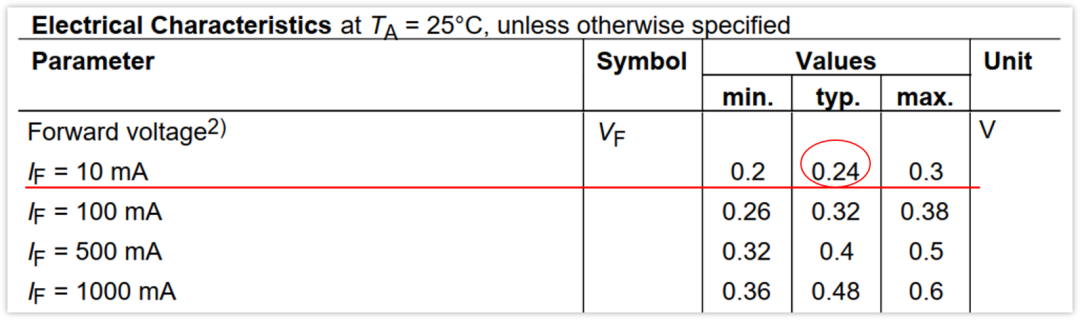

其实你可能没有注意,在对压降有要求的地方,可能用的就是肖特基二极管,它的压降有多低呢? 以英飞凌的BAT60BE237为例子吧,我截个图给大家看看。

你看,通过10mA的电流,压降才0.24V 对于一些小电流防倒灌的场合,电压不能下降太多,肖特基二极管就比较实用了。如果工作电流更小, 可能压降才零点一几伏 所以,不要看到个电路中串了个二极管,就觉得这个压降是0.7V


2、  导通电压门限,这本身就是个模糊的定义。

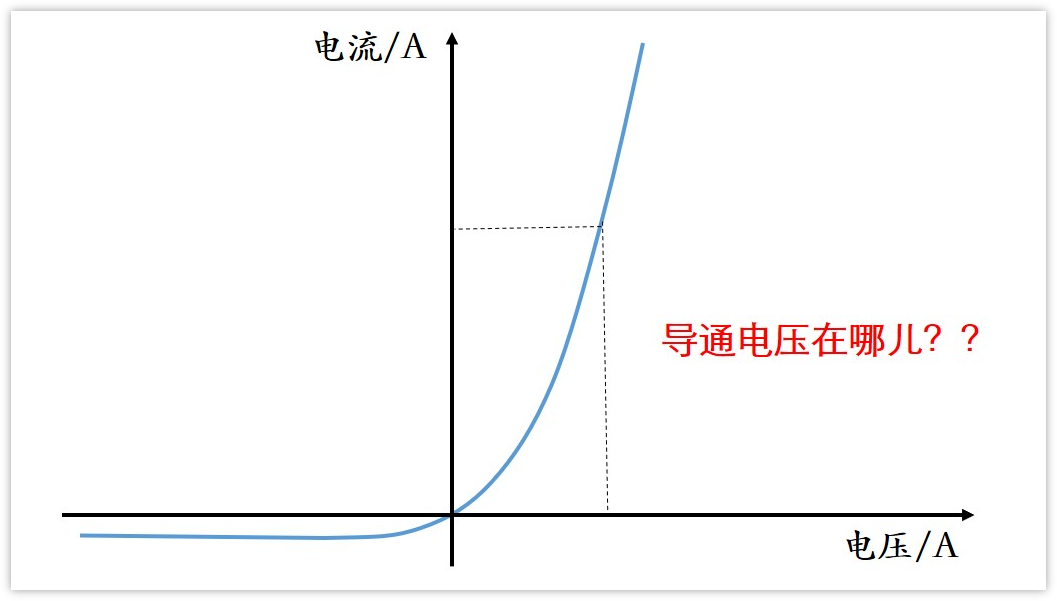

我们知道二极管的伏安特性曲线是对数关系,那到底是通过1mA电流时看作开始导通,还是10mA100mA

3、  导通电压有时会到1V以上,不同型号也相差比较大。

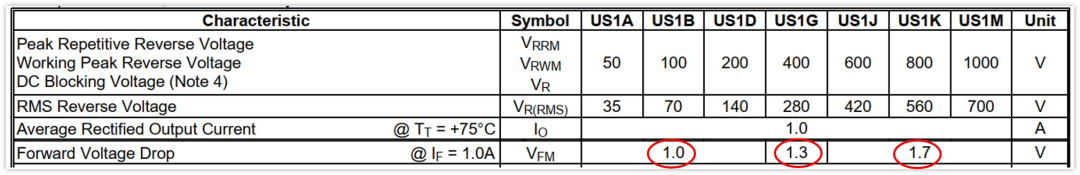

总会有用到大电流的时候,其实也不用太大,1A就行。这时PN结构成的二极管,它导通电压其实一般都到1V左右了。 下图是DIODES品牌的超快恢复二极管系列,可以看到1A时,导通电压在1V以上,其中耐压600V以上的二极管导通电压都到了1.7V

你还要说导通电压是0.7V吗?


4、  发光二极管导通压降差异更大

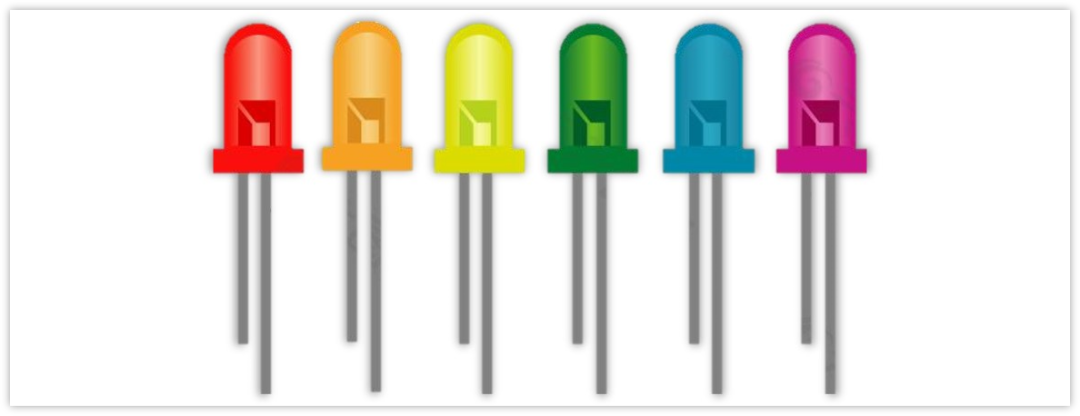

发光二极管也是二极管,不过它的区别就更大了。 发光二极管有多种颜色,他们的导通电压都不相同:例如红色为2V左右、蓝色约2.8V左右等等。


所以,在脑子里面形成潜意识,二极管导通电压为0.7V非常不好


二极管漏电流


这个参数,值得一提的是,肖特基二极管的漏电流,是PN结二极管的100左右。 还有一点就是,漏电流与温度有很大的关系。温度越高,漏电流越大 这个原因是因为漏电流是由少子决定的,温度越高,本征激发越强烈,少子浓度会升高,所以漏电流就越大了。 有图有真相,下面对比下某肖特基二极管和PN结二极管的漏电流大小。

可以看到,肖特基二极管漏电流较大,在125摄氏度时甚至到了5mA 与此同时,漏电流的大小与温度有很大关系,125℃是25℃的几十倍。


其它几个参数就不细说了,简单提下 反向恢复时间:也是比较重要的参数,这个前面有文章专门讲过,就不再说了。

工作频率:由反向恢复时间决定的。

耐压:记住肖特基二极管耐压值,很难做高就行吧,一般不超过100V,当然,更高的也有,这里只说常见的。而PN结二极管可以做很高。



结尾

本文就说到这里了,总的来说,二极管关键参数就那么几个,了解下应该就知道怎么选型了。
