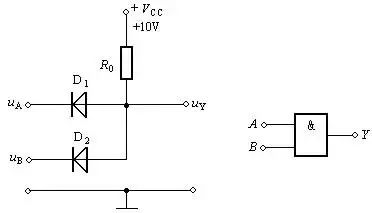

如图：为二极管与门电路，Vcc = 10v，假设3v及以上代表高电平，0.7及以下代表低电平，

下面根据图中情况具体分析一下：

1.Ua=Ub=0v时，D1，D2正偏，两个二极管均会导通，

此时Uy点电压即为二极管导通电压，也就是D1,D2导通电压0.7v.

2.当Ua，Ub一高一低时，不妨假设Ua = 3v，Ub = 0v，这时我们不妨先从D2开始分析，

D2会导通，导通后D2压降将会被限制在0.7v，那么D1由于右边是0.7v左边是3v所以会反偏

截止，因此最后Uy为0.7v，这里也可以从D1开始分析，如果D1导通，那么Uy应当为3.7v，

此时D2将导通，那么D2导通，压降又会变回0.7，最终状态Uy仍然是0.7v.

3.Va=Vb=3v，这个情况很好理解， D1，D2都会正偏，Uy被限定在3.7V.

总结(借用个定义)：通常二极管导通之后，如果其阴极电位是不变的，那么就把它的阳极电位固定在比阴极高0.7V的电位上;如果其阳极电位是不变的，那么就把它的阴极电位固定在比阳极低0.7V的电位上，人们把导通后二极管的这种作用叫做钳位。

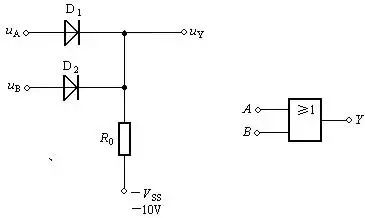

二极管或门电路原理

如图，这里取Vss = 0v，不取-10v

1、当Ua=Ub=0v时，D1,D2都截至，那么y点为0v.

2、当Ua=3v，Ub=0v时，此时D1导通，Uy=3-0.7=2.3v，D2则截至

同理Ua=0v，Ub=3v时，D2导通，D1截至，Uy=2.3v.

3、当Ua=Ub=3v时，此时D1，D2都导通，Uy=3-0.7=2.3v.

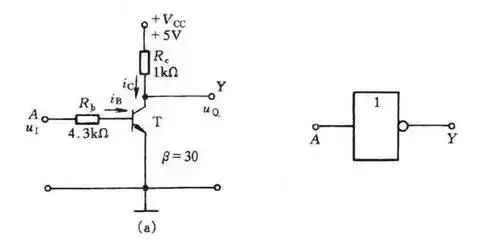

三极管非门电路原理

如图，所示，为三极管的一个最基础应用，非门，

还是如前面一样，分情况介绍，

1、当Ui=0v时，三极管处于截止状态，此时Y点输出电压Uy=Vcc=5v.

2、当Ui=5v时，三极管饱和导通，Y点输出为低。
