为什么要引入VStage Based OCV
陌上风骑驴看IC 2023-06-08



今儿接着《绿蚁新醅酒,红泥小火炉:STA之OCV》来聊AOCV,AOCV全称:Advanced OCV,T家叫SBOCV,总是忍不住联想到傻逼OCV,实际上是:Stage Based OCV。

为什么要引入AOCV

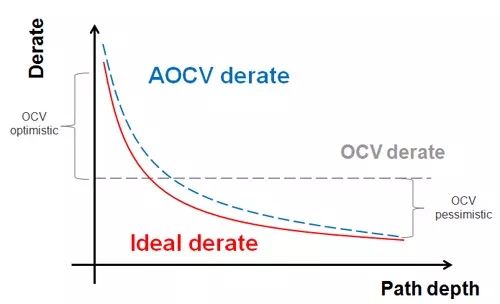

为了精确性,为了剔除悲观度。用set_timing_derate来设置OCV,对于一个固定的corner,只能对data/clock, cell/net, late/early分别设不同的值,由下图可知,这个值是个trade off的结果,在保证yield的前提下,尽量不那么悲观,但由于其『固定天性』,这个值既不能cover最悲观的部分,而对另一部分又过于悲观。

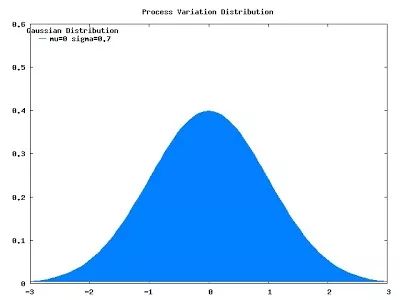

OCV=Random component + Deterministic component, 对于随机部分,由于随机性,不可能一条path上的所有cell都同时悲观,它们之间的variation是可以相互抵消的。想象这样一个例子:一条由10个buffer组成的datapath,如果每个buffer的variation是6p,那10个buffer的variation就是60p,而实际上10个buffer整体的variation是远小于60p的。所以用单一的derate来模拟OCV是太过悲观的,而且随着工艺进步设计频率提高,这种悲观度已无法承受。于是在65nm引入AOCV的概念,40nm开始在timing sign-off中采用,28nm开始大量使用。



什么是AOCV


AOCV是一种用伪统计(pseudo-statistical )来模拟variation的方法,相对于传统OCV更精确,它用于模拟random 和systematic variations:

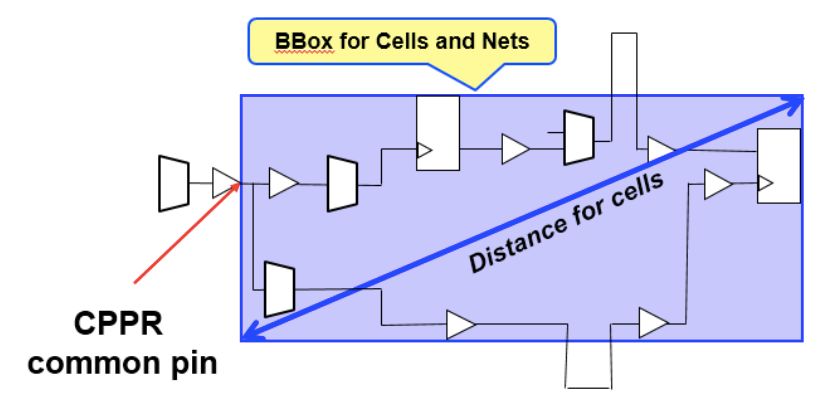

Systematic variation:即Distance based AOCV,用于模拟global variation,根据芯片制造过程的统计特性,距离越远的cell之间相对的variation越大,所以用distance based AOCV来描述距离跟derate之间的关系,距离越大derate越大,这个距离是指一条timing path所在『物理范围』内对角线的长度。timing path的位置信息由SPEF提供,这要求抽SPEF时需要将坐标信息抽出,在STA中读SPEF时要把SPEF的坐标读入。

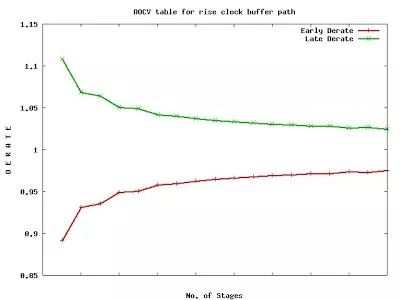

Random variation:即Depth based AOCV,用于模拟Local variation,由于random variation相互抵消作用,derate随着路径深度的增加而减小。

通常AOCV table有一维跟二维两种,一维table的index是depth,二维table的index是depth跟distance。对于每种类型的cell,foundry会针对rise/fall, late/early, data/clock分别提供一个table。

object_type : lib_cell

rf_type : rise

delay_type : cell

derate_type : late

path_type : data

object_spec : 10nmlib/BUF_X4

depth : 1 2 3 4 5

table: 1.183 1.145 1.122 1.109 1.0901



object_type : lib_cell

rf_type : rise

delay_type : cell

derate_type : early

path_type : data

object_spec : 10nmlib/BUF_X4

depth : 1 2 3 4 5

distance: 0 500 1000 1500

table: 1.123 1.090 1.075 1.067 1.062

       1.124 1.0911.076 1.068 1.063

       1.125 1.0921.077 1.070 1.065

       1.126 1.0941.079 1.072 1.067



如何使用AOCV做STA分析


分别从methodology跟tool来看这个问题。

Methodology区别于OCV,AOCV的derate值是基于depth 或/和 distance的,所以首先需要得到depth 或/和 distance。这就要涉及到另一组概念,GBA跟PBA,限于runtime当今STA都起始于GBA分析,在GBA结果的基础上用PBA进一步过滤violation path,关于GBA跟PBA会单独聊,此处不做太多描述。AOCV的计算通常也分GAB跟PBA两步:

GBA AOCV:

  • 对于一个cell,其Depth取其所在所有timing path上的最小值;

  • 不考虑distance based OCV,即不计算distance的值;

  • 如果AOCV table是二维的,STA工具通常会选最后一行做GBA分析,以保证distance值最悲观。

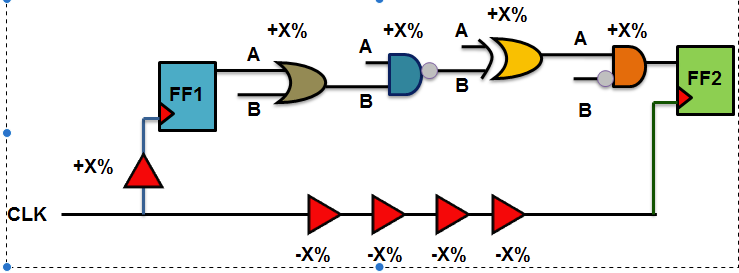

如上图,每个cell的Depth计算请参考下表:

Cells

Stage Count

Stage Path

C0

5

C0-C1-C2-C5-RL1 or C0-C6-C7-C10-RC1

C1-C2

4

C1-C2-C5-RL1

C3-C4-C44-RS-U1-U2

6

C3-C4-C44-RS-U1-U2

C6-C7

3

C6-C7-C10

C8-C9

2

C8-C9

PBA AOCV:

  • 在GBA的基础上,针对用户指定的一组path重新计算timing,并重新计算该组path上每个cell的Depth;

  • 对于一个cell,其Depth对不同的path分别计算,分别取该cell所在path上的精确值;

  • 如果提供了distance basbed AOCV table,会根据SPEF中的坐标信息,计算对应path所在区域的对角线长度,即derate值从二维表格中得到。

  • PBA计算得到的值更精确,但需要特别特别特别长的runtime。



Tool:因为方法学上一致,在工具端,除了变量/命令命名方式不同,剥去这层外衣,里面都是一样雪白的肉体。此处仍以Tempus为例,来介绍工具端使用模型(use model)。

使能AOCV 分析:

  • setAnalysisMode –aocv true –analysisType onChipVariation

读入AOCV table:

  • Single corner: read_lib -aocv my.aocv

  • MMMC: create_library_set -name mylib -timing my.lib -aocv my.aocv

AOCV相关变量设置:

列几个常用变量,至于每个变量用于什么用途,请自行查guide。这里需要特别说明的一点是:如果既读入了AOCV table又用set_timing_derate设了OCV,不同工具的行为有所差别,都有相应的变量控制。对于Tempus工具在计算最后的derate时会根据以下标红变量的不同设置,做不同计算。

timing_aocv_analysis_mode

timing_aocv_derate_mode

timing_derate_aocv_reference_point

timing_derate_ocv_reference_point

timing_derate_aocv_dynamic_delays

AOCV report:

report_aocv_derate

report_timing -retime aocv/aocv_path_slew_propagation

report_timing -format { ... stage_count aocv_derateuser_derate ...}




驴说IC

参考文献

Understanding Stage Count andDistance for Advanced OCV Analysis.pdf

Analysis with Advanced On-chip Variation (AOCV) derating.pdf

http://www.paripath.com/blog/characterization-blog/comparing-aocv-to-pocv

http://www.design4silicon.com/2016/03/ocv-and-aocv-advanced-on-chip-variations.html
