基于两个事实——工作需求，码文需求 —— 从今儿开始，老驴要系统地学习一下PR，从innovus 的user guide 开始，同时会找个不大不小的设计实操，会将学习笔记发到驴号，这部分内容太过初级，适合于小朋友跟老驴这种从头开始学习的老不懂。

上图是Innovus foundation flow user guide 中的流程图，涵盖了整个PR 过程，今儿从PR 对输入的要求开始，PR 对输入数据的要求跟综合大同小异，关键的部分有：

• Timing libraries: Innovus 支持NLDM, ECSM, CCS 三种库格式，65nm 之后最好用ECSM 或CCS, 模型更精确，没有NLDM 那么悲观，悲观度可减少5%~10%；通常PR 都要Multi mode Multi corner 同时优化，要保证不同view 之间库的一致性；

• Physical libraries: Innovus 支持LEF 跟OA <OpenAccess> 两种物理信息描述格式，到目前为止，老驴只用过LEF 还未接触过OA, PR 工具对物理库的要求要比综合工具更严苛，在Genus 中如果某个逻辑库单元没有对应的物理库单元，工具会自动将对应的逻辑库单元设为dont use, 而在Innovus 中如果缺了某个物理库单元工具会报错。同时要为Routing 定义 Non-Default Rules <NDRs>, NDR 可以在LEF 中定义也可以用Innovus 的命令add_ndr 在流程中定义。跟综合一样在读入LEF 时，要先读入technology lef 再读入其他LEF, 要跟library vendor 或foundry 确定拿到的LEF 是最新的，在Tech-lef 中要有routing 用到的所有VIA 的定义，如果没有，可以用innovus 的命令setGenerateViaMode 来产生。

• netlist: Innovus 要求输入的netlist 是uniquified 的，如果netlist 没有做uniquify 在读netlist 之前可以将变量"init_design_uniquify" 设成1, 工具会在解析netlist 时候自动做uniquify. 对于master/clone partitioning 需要特别处理。有些客户基于特别需求要求输入的netlist 不能有assign 语句，可以在Genus 中用命令：remove_assign_without_optimization 加对应的option 将assign 删掉，如果netlist 有assign 没有被删掉，可以在innovus 中用命令remove_assigns 将其删掉，默认该命令会把assign 换成一条net, 但是有些assign 直连了两个port 如果不加buffer 无法将其删掉，对于这种情况建议用"remove_assigns -buffering" 将其替换成buffer; 其实在Innouvs 优化过程中也会引入新的assign, 如果不让innovus 加入新的assign 可以加变量：set init_remove_assigns 1.

• 约束：包括SDC 跟用户对设计的约束，如果用的是综合写出来的SDC 且在综合时做了过约，在读入SDC 之前需要修改过约值，另外对于SDC 中的ideal network 跟dont touch network 也要修改，如在综合时可能没修某些DFT 或reset 信号，但在PR 时需要对这些信号做buffering 就需要将对应的ideal 或dont touch 属性去掉，如果在init_design 之后加额外约束需要先执行：set_interactive_constraint_modes [all_constraint_modes -active] 再加对应的命令。除了SDC 命令之外，还有一些约束如dont use 跟dont touch, 这些命令不是SDC 的命令是针对design 中object 设的命令，加的时候不需要设interactive_constraint_modes.

• Extraction: QRC 文件 <Quantus technology file> 用于RC 抽取，65nm 之前的工艺用Captable 文件即可，但是到了65nm 之后Captable 的精确度已经不够，所以强烈推荐用QRC 文件，在Innovus 的不同阶段会用不同的RC 抽取引擎来抽RC 如TQuantus, IQuantus 等。

• Signal Intergrity Libs: 在innovus 优化过程中需要对SI 引起的delay 跟glitch 进行分析跟优化，这就需要读入Noise Models, 如ECSMN 和CCSN library, 或者读入cdB library.

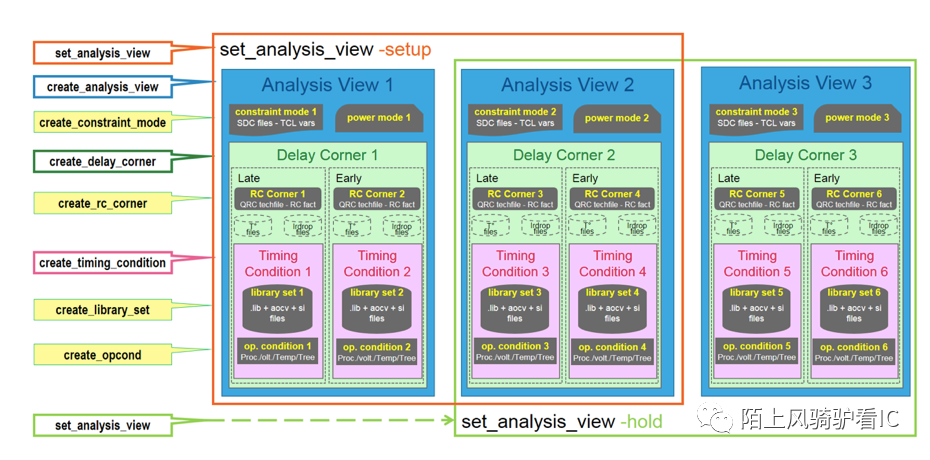

• ViewDefinition: 定义multi-Mode Multi-corner, 需要定义library_set, operation condition, timing condition, rc_corner, delay_corner, constraint_mode, analysis_view,  相互关系如下图所示：

Innovus 输入所需要的文件，跟输入端的设置可以总结为：
