电池放电状态指示器电路图讲解
eeskill 2022-08-02

电池放电状态指示器电路功能

本例电路利用三极管和稳压管的特性来检测电池的电压,当电池放电导致电压下降到某个阀值时,发光二极管被点亮,表示要给电池充电了。

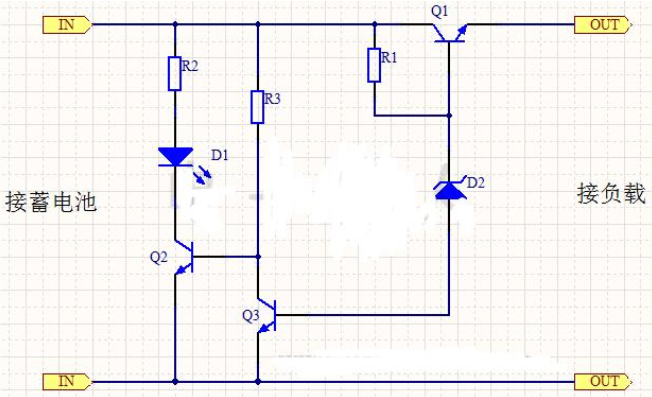

电池放电状态指示器电路图

电池放电状态指示器电路图讲解

电路图中电阻R1,三极管Q1,稳压管D2组成一个简单的串联型稳压电路,用来检测电池的电压。

当电池满电量时,稳压管D2,三极管Q1都会导通,电池接通负载,开始放电。同时稳压管D2导通也使得Q3的基极也有电流流过,使Q3饱和导通。

Q3饱和导通将拉低Q2的基极电压,使Q2截止,发光二极管熄灭。

当电池放电使电压过低时(小于Vz-0.7V,Vz为稳压管的稳压值),Q1、Q3都将截止。Q1截止切断电池与负载的连接。Q3截止会使三极管Q2通过电阻R3获得偏置电压而饱和导通,发光二极管会被点亮,表示电池已经放电完了,需要开始充电。

电池放电状态指示器注意

稳压管的选取要根据电池的放电截止电压来选定,稳压值太高,电池不能放电完全,电池使用效率降低;稳压值太低,电池将过放电,缩短电池寿命。
