Ti NE555P是精密的定时电路，能够产生精确的时间延迟或振荡。在延时或单稳态运行模式下，定时间隔由一个外部电阻和电容网络控制。在 a 稳定运行模式下，频率和占空比可以由两个外部电阻和一个外部电容独立控制。

阈值和触发电平通常分别是 vcc 的三分之二和三分之一，这些电平可以通过使用控制电压终端来改变。当触发输入低于触发电平时，触发器就设置好了，输出就高了。如果触发器输入高于触发器电平，阈值输入高于阈值电平，触发器复位，输出低。复位(复位)输入可以覆盖所有其他输入，并可用于启动一个新的定时周期。当复位低时，触发器复位，输出低。当输出低时，在放电(disch)和地之间提供一个低阻抗通路。

输出电路能够下沉或发源电流高达200毫安。操作指定为供应5伏到15伏，供应5伏，输出水平与 ttl 输入兼容。

NE555P特征：

• 时间从微秒到小时

• 可伸缩或单稳态操作

• 可调占空比

• Ttl 兼容的输出可以下沉，也可以达到200毫安

• 在符合MIL-PRF-38535的产品上，所有参数都被测试，除非另有说明。 在所有其他产品上，生产加工不一定是VCC的三分之二和三分之一。 这些包括所有参数的测试。

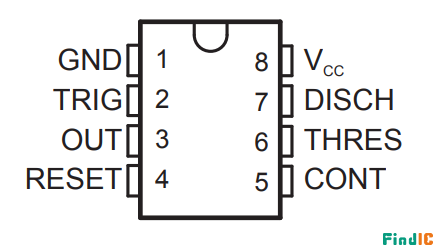

NE555P引脚图及其功能：

引脚 1 (接地)：地线(或共同接地)，通常被连接到电路共同接地。

引脚 2 (触发点)：这个脚位是触发NE555使其启动它的时间周期。触发信号上缘电压须大于2/3 VCC，下缘须低于1/3 VCC。

引脚 3 (输出)：当时间周期开始555的输出输出脚位，移至比电源电压少1.7伏的高电位。周期的结束输出回到0伏左右的低电位。于高电位时的最大输出电流大约200 mA。

引脚 4 (重置)：一个低逻辑电位送至这个脚位时会重置定时器和使输出回到一个低电位。它通常被接到正电源或忽略不用。

引脚 5 (控制)：这个接脚准许由外部电压改变触发和闸限电压。当计时器经营在稳定或振荡的运作方式下，这输入能用来改变或调整输出频率。

引脚 6 (重置锁定)：重置锁定并使输出呈低态。当这个接脚的电压从1/3VCC电压以下移至2/3 VCC以上时启动这个动作。

引脚 7 (放电)：这个接脚和主要的输出接脚有相同的电流输出能力，当输出为0N时为LOW，对地为低阻抗，当输出为0FF时为HIGH，对地为高阻抗。

引脚 8 (V +)：这是555个计时器IC的正电源电压端。供应电压的范围是+4.5伏特(最小值)至+16伏特(最大值)。

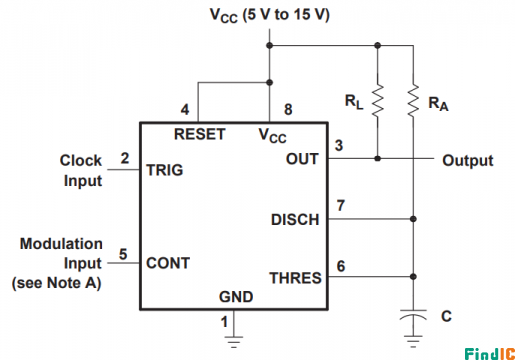

NE555PWM电路图：

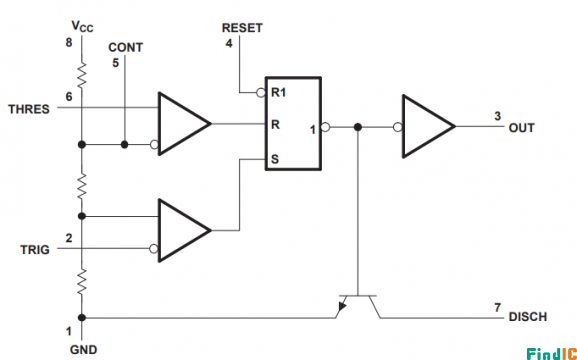

NE555P原理图：

NE555P参数：

技术参数：

• 频率：500 kHz

• 电源电压(DC)：4.50V (min)

• 额定电流：10.0 A

• 输出电流：200 mA

• 供电电流：10 mA

• 针脚数：8

• 静态电流：2.00 mA

• 工作温度(Max)：70℃

• 工作温度(Min)：0℃

• 电源电压：4.5V ~ 16V

• 电源电压(Max)：16V

• 电源电压(Min)：4.5V

封装参数：

• 安装方式：Through Hole

• 引脚数：8

• 外形尺寸：

• 长度：9.81 mm

• 宽度：6.35 mm

• 高度：4.57 mm

• 封装：DIP-8

物理参数：

• 工作温度：0℃ ~ 70℃

• 其他：

• 产品生命周期：Active

• 包装方式：Tube

• 制造应用：Consumer Electronics, 嵌入式设计与开发, Defence, Clock & Timing, 国防, 时钟与计时, 军用与航空, 消费电子产品, Aerospace, Embedded Design & Development, Military

符合标准：

• RoHS标准：RoHS Compliant

• 含铅标准：Lead Free

• REACH SVHC标准：No SVHC

• 军工级：Yes

NE555P应用：

• 指纹生物识别

• 虹膜生物识别

• RFID读取器
