74HC14是什么芯片?引脚功能和应用电路详解
tencentUser 2024-01-30

1、74HC14概述

74HC14是一款高速CMOS器件,74HC14引脚兼容低功耗肖特基TTL(LSTTL)系列。74HC14遵循JEDEC标准No.7A。74HC14实现了6路施密特触发反相器,可将缓慢变化的输入信号转换成清晰、无抖动的输出信号。


2、特性及主要参数

用于波形、脉冲整形器。

6个基本单元的逻辑功能及标志。

6个基本单元的逻辑功能及标志。

非稳态多谐振荡器。

单稳多谐振荡器。

兼容JEDEC标准no.8-1A。

ESD保护:

HBM EIA/JESD22-A114-A超过 2000V

MM EIA/JESD22-A115-A超过 200V

温度范围 (商业级)-40~+85 ℃;(工业级)-40~+125 ℃ 。

典型电源电压:5.0V。

工作电压区间:2.0V~6.0V 。

正向输入阀值电压:VT+ = 1.6V。

负向输入阀值电压:VT- = 0.8V。

驱动电流: +/-5.2mA(6V);+/-4mA(5V);+/-20uA(2V)。

传输延迟:12ns @5V 。

扇出数:低频状态下大于1000,但在高速状态下远小于此值,具体的扇出数取决于工作频率。

逻辑电平:CMOS电平。

引脚:14

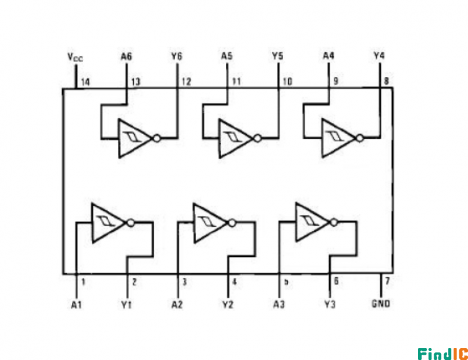

3、引脚分布图及功能图




4、逻辑真值表


输入
输出
A
A的反向
H
L
L
H



5、应用电路

光电耦合器接收整形电路


方波振荡器电路
