单点接地的重要性:用几张图告诉你为什么要这样做
0 2024-02-26

▼关注下方公众号了解更多▼


本文详细介绍了PCB板中模拟电路和数字电路共地和不共地的区别。

为了大家看的明白...用ORCAD画了两个电路,一个是一个普通的三极管模拟放大电路,另一个是数字电路振荡器。

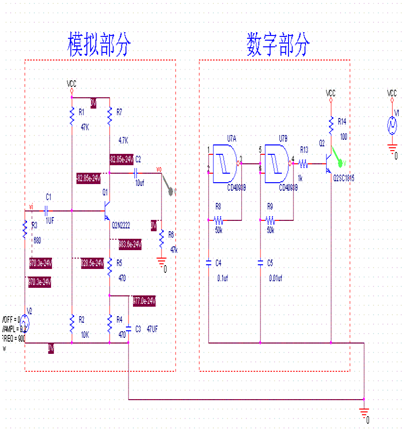

下面是一点接地时候两个电路的电路图

其实在原理图中没有必要把一点接地画成这样,只是为了大家看的更明白。.大家可以看的出来,左边是普通的放大电路,右边是一个振荡器。因为仿真时候数字电路部分的电流太小,所以后面接一级三极管。

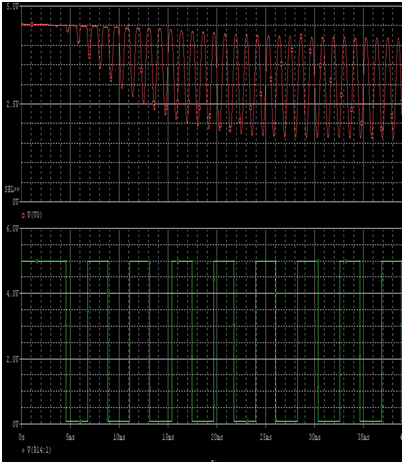

下面是两个电路的波形图:

大家可以看的到这两个波形都十分好,没有失真。


红色的为三极管放大器放大时候的波形,绿色为振荡器波形,有人可能要问红色的为什么前一段波形不行?那是因为在ORCAD中模拟实际的电源,从没电到有电,是有一段时间的,所以前面一段波形很小。


大家可以看出一点接地,两个电路都没有影响,互相工作的都很正常,相关文章推荐:认识地弹(地噪声)

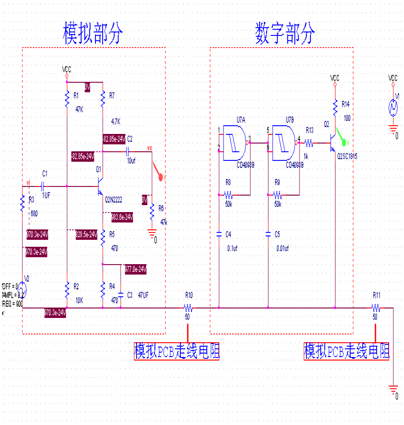

下面发的不是一点接地时候的电路图

这里面用两个电阻来代PCB上走线的电阻,有人肯定会说,这不是扯蛋吗,PCB上的电阻哪有这么大。50欧......哈哈!


在这里我为了大家看的更直观一些,所以用这么大。实际上是不会有这么大的,但相对于频率高的电路来说,有时候导线的阻抗远小于感抗!!!那就可能会产生这么大的电阻了,这里是数字电路接在后面。

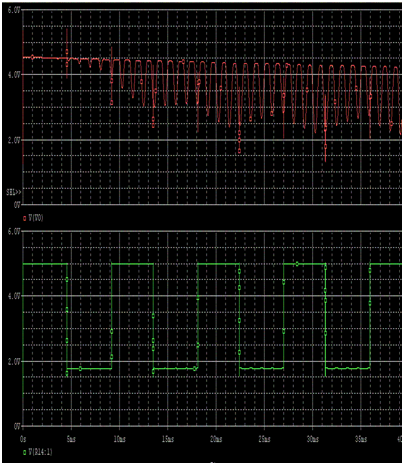

下面发的是两个电路的仿真波形,会不会和刚才一样没有干扰呢?


大家可以看到模拟电路的波形放大被干扰的不成样子了。

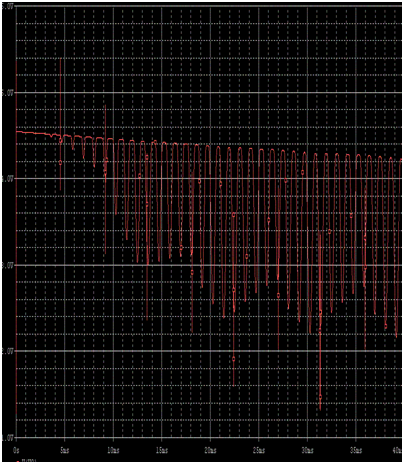

单独发一张模拟的波形图,如下。

这失真是惨不忍睹。

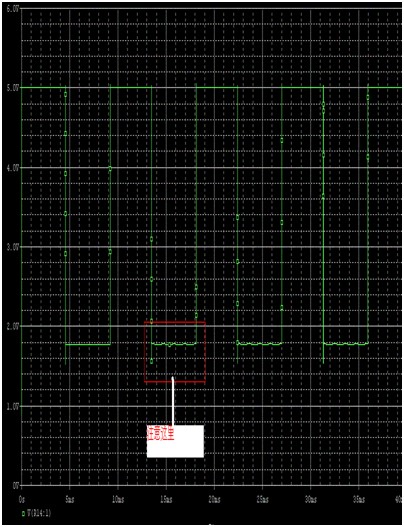

下面发数字的,由于数字的布在离电源近,被干扰的不是很严重。

大家可以看到数字电路还是被干扰了。

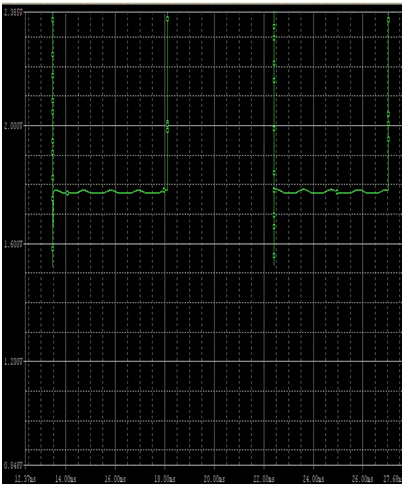

再发一个放大的图来大家看看,如下。

大家可以看看,被模拟干扰了吧?
