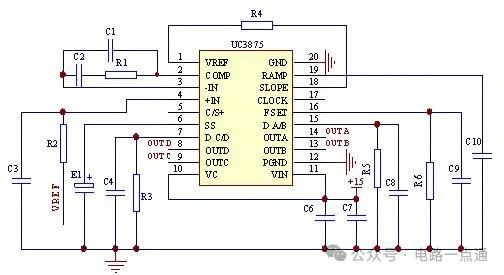

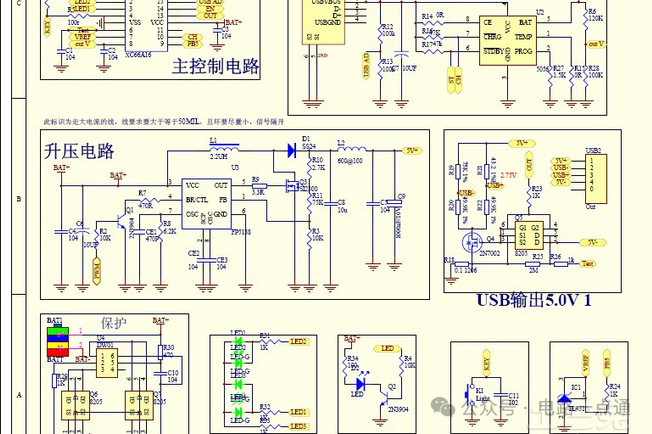

电路原理图首先我们得弄明白，电路原理图的概念和作用：那什么是电路图，什么是原理图呢？电路原理图是采用电子电气元部件通用图形符号（并有标号）用线连接起来的图，它主要描述电子电气产品工作原理和元部件的连接关系．用来指导电产品工作原理分析、生产调试和维修。

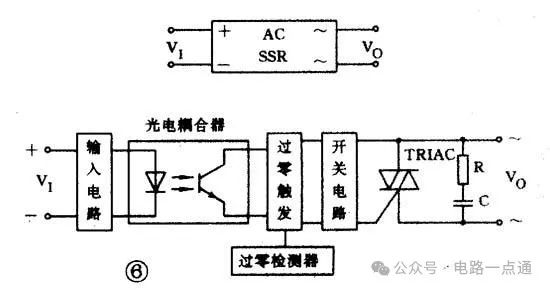

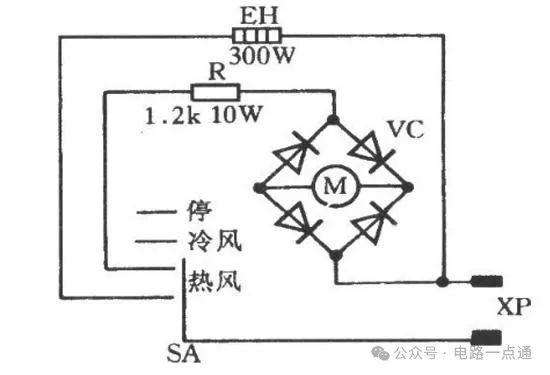

简单的电路模块图知道了什么是电路图，这样就好办了，我们在学习下，怎么去分析：第一个原则：弄明白电路原理图结构：根据电子仪器设备一般由电源部分、控制部分、处理部分、输出或馈载部分和连接导线组成的思路分析电路原理图结构，如下图所示。
电路图结构第二个原则：弄明白电路各部分功能，电源部分提供电路正常工作的稳定电压和足够的电能。控制部分是读入外部开关或传感器信息经过运算、分析和判断向处理部分发出命令。信号处理部分是在命令控制下对输入信号进行处理后输出到负载部分。负载部分是执行器。

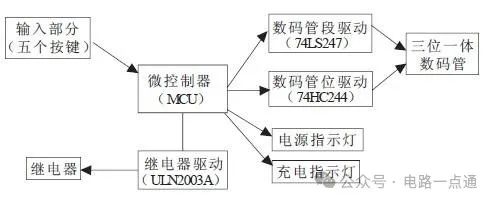

电路功能模块图第三个原则：认识电路类型及特点，电源部分类型有开关稳压电源和普通稳压电源，开关稳压电源输出电压稳定，抗干扰能力强，效率高；接口电路，RS232接口、RS485接口，存储芯片接口，继电器接口和各类开关接口各类执行驱动接口；模块电路，如AD转换，DC-DC,AC-DC电路，电机驱动电路等等。
电路原理图分析
我们深入探讨一下电路原理图的分析方法：
-

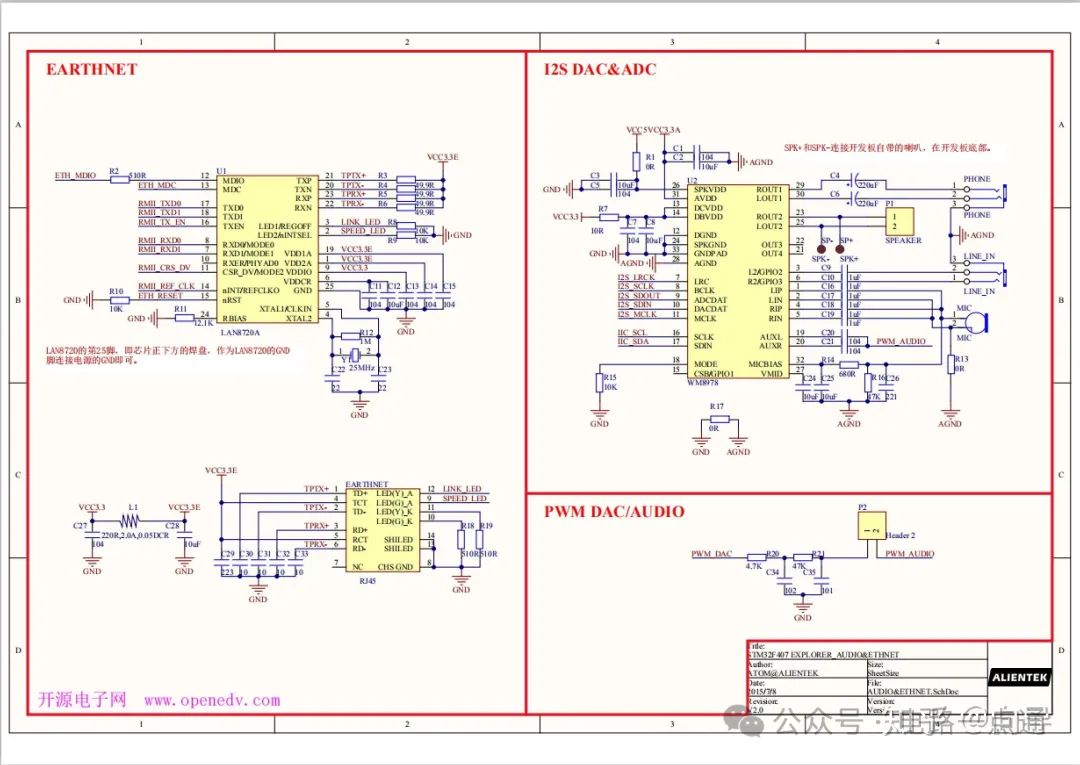

整机原理图分析法：
-
整机原理图按照信号处理流程绘制，通常输入端在左侧，信号处理在中间，输出端在右侧。分析整机原理图时，首先找出输入端和输出端，以判定信号的流程和方向。
-
将整机原理图分块，按功能模块划分，简化分析难度。例如，光控和声控延时开关电路可分解成声控接收放大电路、单稳态延时电路、光控电路和电源电路四个部分。
掌握典型单元电路的结构及特点：
-
常见的典型单元电路包括放大电路、振荡电路、滤波电路等。这些单元电路通常以三极管或集成电路为核心，具备一定的结构形式。
-
例如，放大电路有输入端和输出端，振荡电路没有对外的电路输入端，滤波电路含有电容器或电感器。
了解电源电路的特点：
-

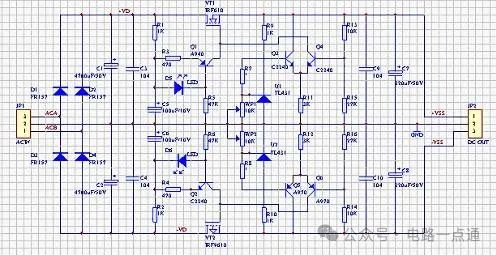

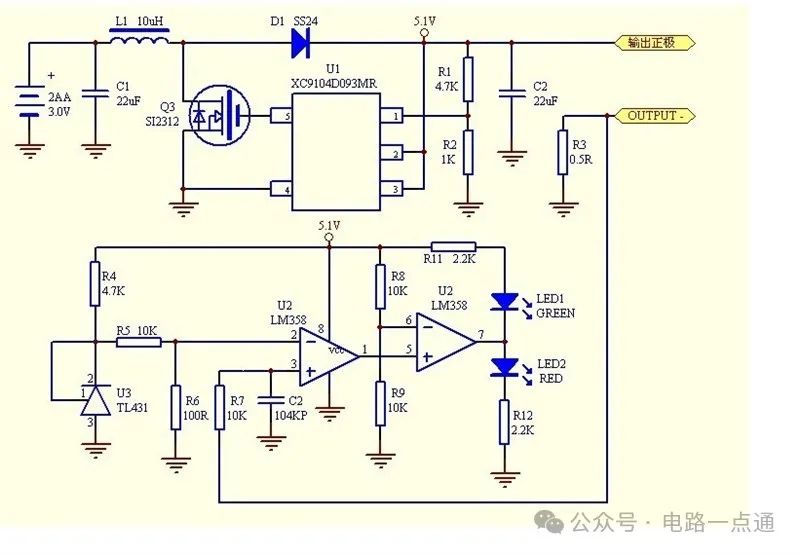

电子电路通常以直流稳压电源为电路能量来源。直流稳压电源由变压、整流、滤波和稳压四个部分构成，将交流电转换成直流电。
-
-
电路中的电源电路通常通过降压、整流、滤波和稳压来提供稳定的工作电压。
将电路归类，按类别研究电路：
-
电子电路可分为报警电路、门铃电路、振荡电路、电源电路、照明与彩灯控制电路、开关与检测电路、传感器应用电路等。
-
从电路实现的功能入手，分析电路。
-
总之，理解电路原理图是电子工程领域的基本技能。通过分析电路原理图，工程师可以了解电路的工作方式、预测性能，并找出电路中的故障。
