有一个充电电路的设计要求是这样的，只有一个LED指示灯，充电时，LED闪烁，充满电后LED长亮。根据以往的经验，一般充电IC都会设计一个充电状态指示脚，这个脚是开漏输出，可以用一个电阻和一个LED串联起来接在这个充电状态指示脚和电源之间，这样就可以起到充电状态指示作用。充电时，充电状态指示脚开漏输出低电平，LED亮，当充满电时，充电状态指示脚开漏输出高电平，LED灭。所以这种充电IC的充电指示显然是不满足要求的。

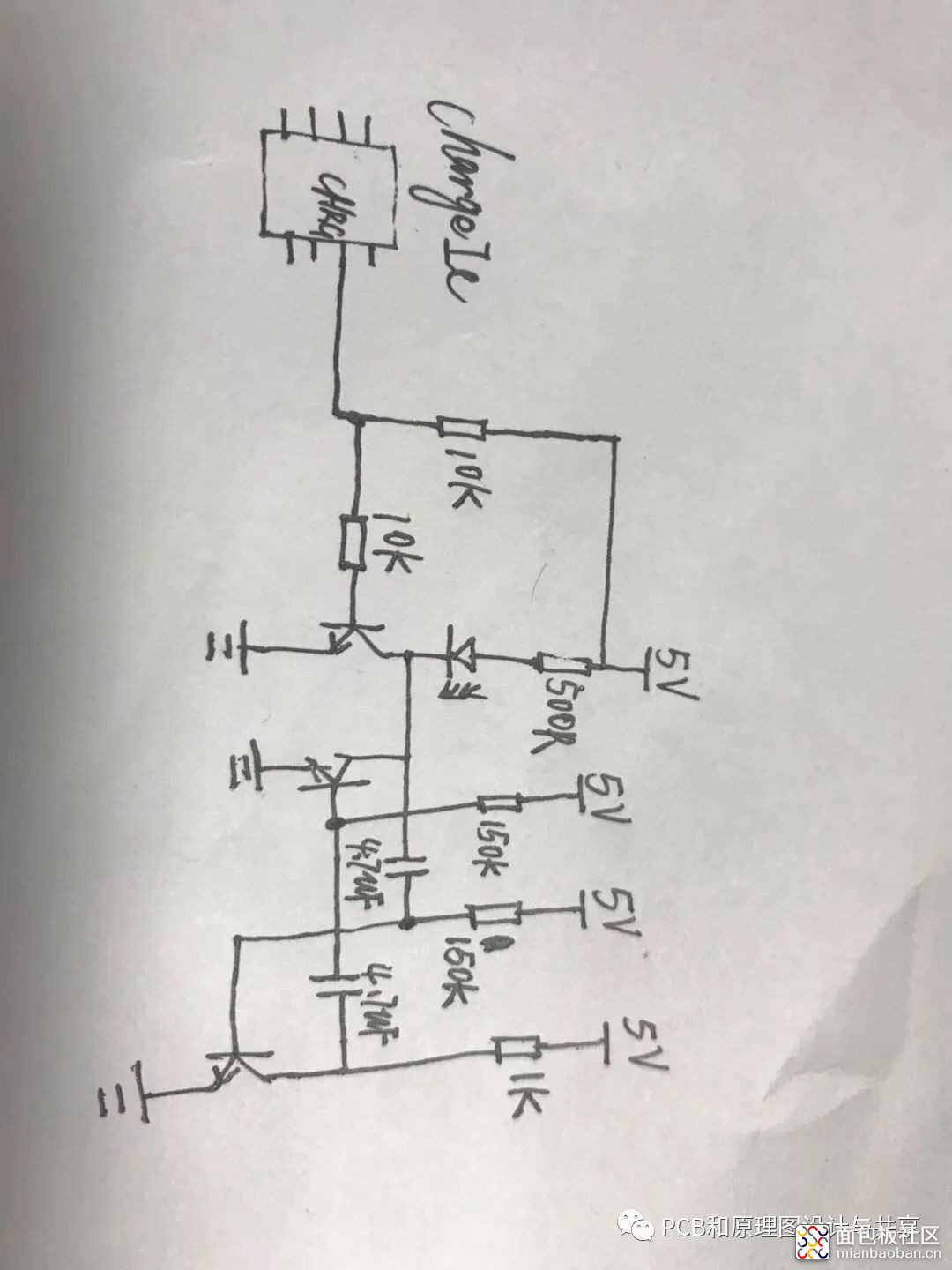

要实现充电时，充电指示灯闪烁，如果电路中有单片机，实现这个功能是很简单的，只需要用一个IO口来检测充电IC的充电状态指示脚的状态，然后再用一个IO口控制LED闪烁就可以，而这里没有单片机，所以必须要构造一个振荡电路，才能实现LED的闪烁。经过思考，构思出了一个简单的振荡电路，并画出以下草图。

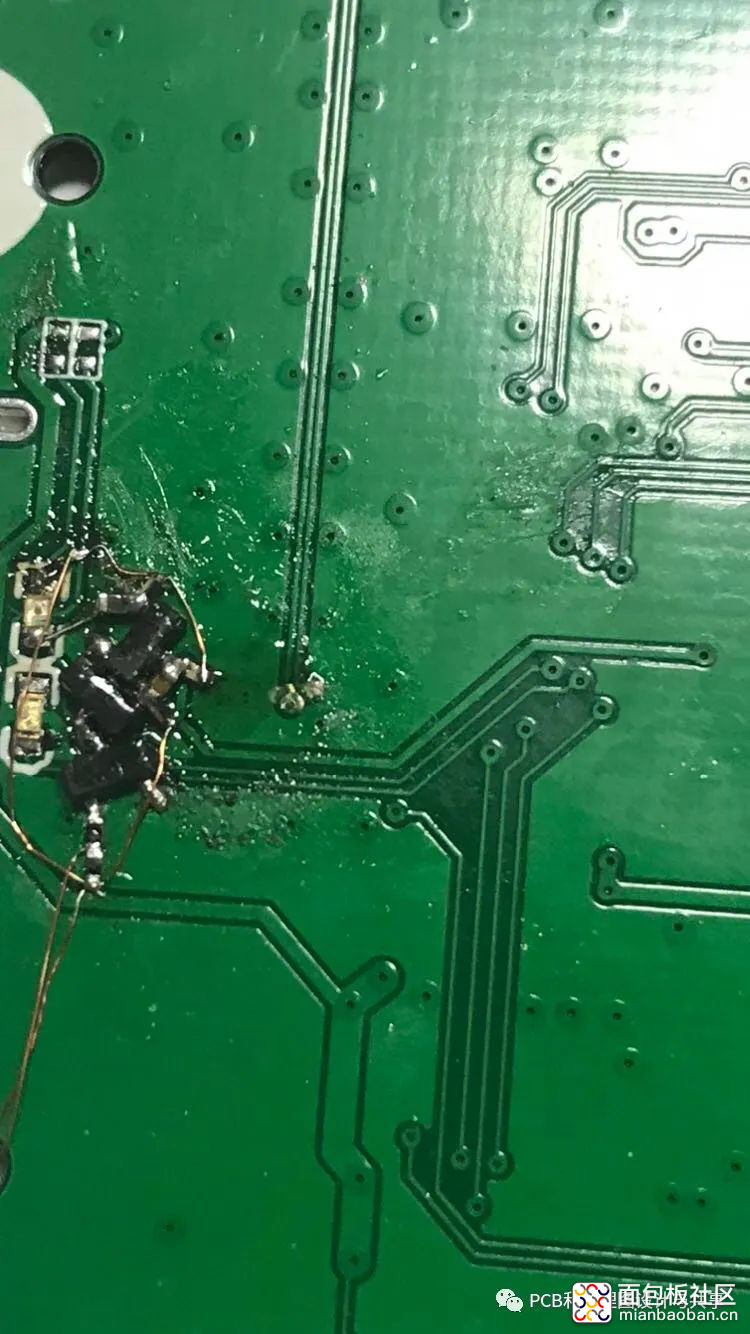

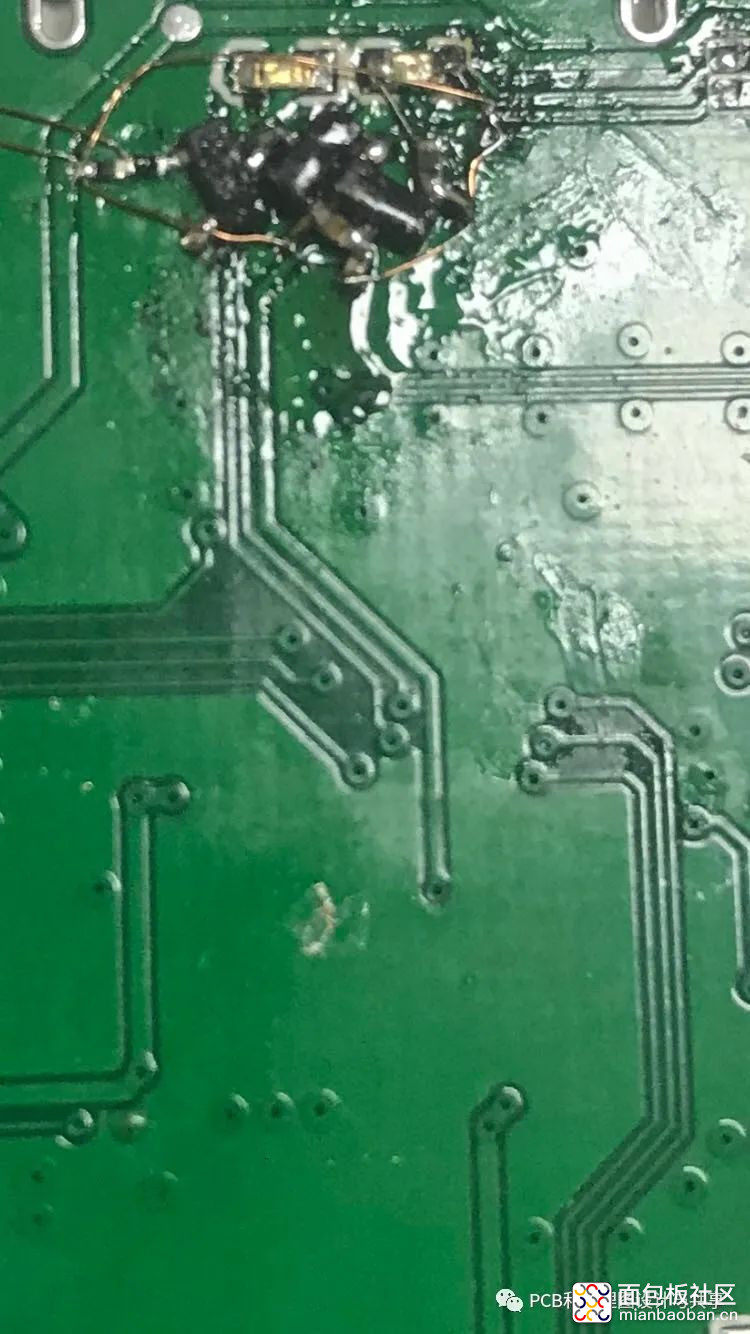

按照上面的草图搭建了电路，如下图所示，

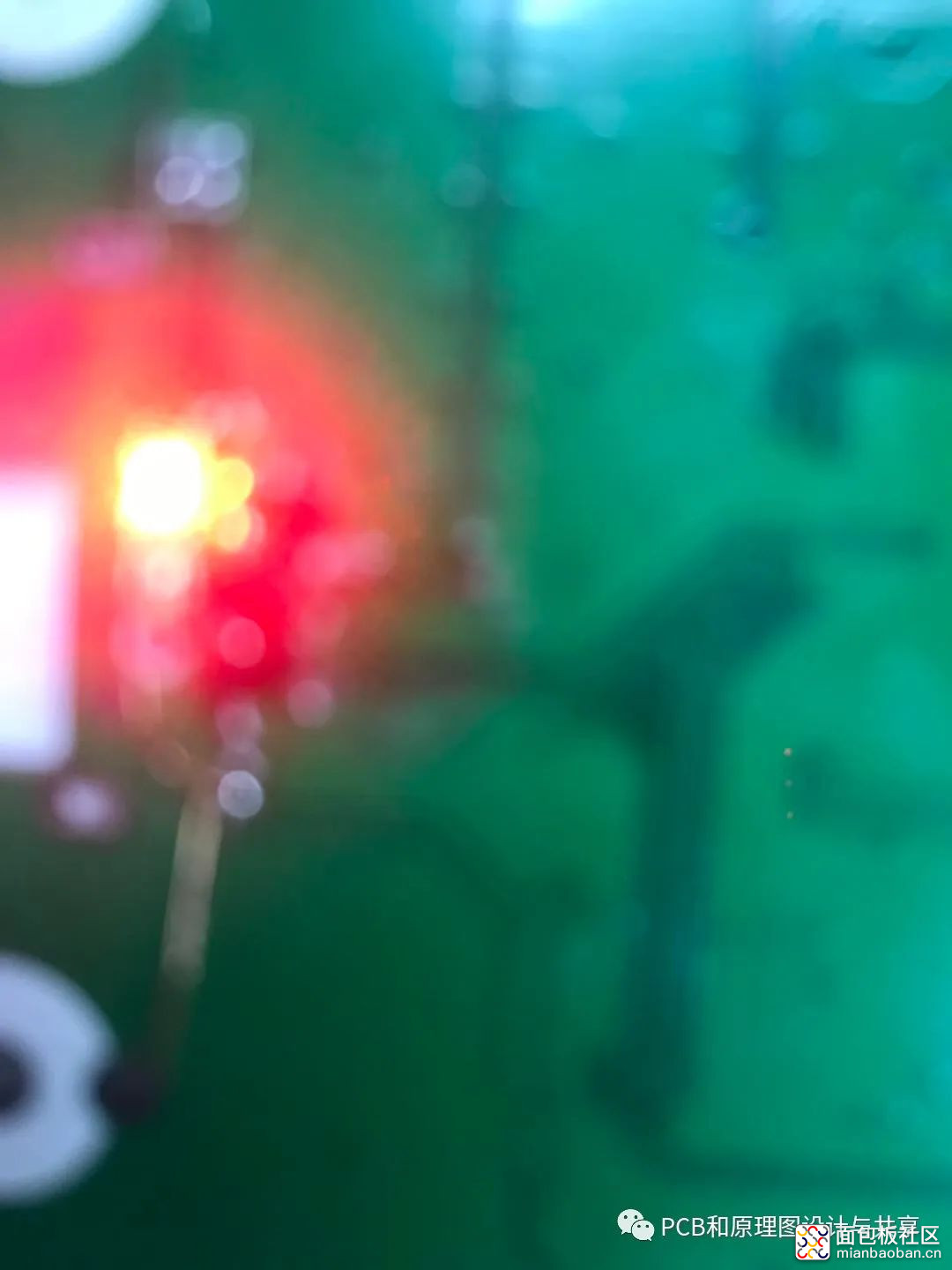

接好电池，插上电源，充电电路就开始工作，LED一亮一灭闪烁起来。

电路验证成功，并将此原理图设计出来。

下面对原理图进行详细的分析。当插上电源充电时，CHRG输出低电平，Q5的基极经R92下接到地，Q5截止。刚上电时，Q8基极由R94上拉到电源，满足三极管导通条件，Q8导通，这时LED1工作，亮起来。Q8导通时，电源通过电阻R95对电容C84充电，此时Q9的基极电压由0慢慢升高，当电压上升到0.7V，Q9满足导通条件，Q9导通，电源开始通过R94对电容C61充电，此时Q8基极电压变低，Q8截止，LED1灭，当C61充电到0.7V时，Q8又满足导通条件，LED1又变亮。如此循环，就可以实现LED闪烁的功能。还有，当电池充满电时，CHRG输出高电平，Q5导通，LED1保持长亮。所以此原理图满足了 “充电时，LED闪烁，充满电后LED长亮”的要求。
