显示仪表热电偶断线检出的工作原理和电路图
网络整理 2023-01-19
热电偶断线检出是数显表基本功能,介绍显示仪表热电偶断线检出的工作原理和电路图,方便使用者正确应用该功能。

热电偶在使用中如果发生烧断或其连接线断路故障时,其输入的热电势值将为0mV,这时显示仪表的显示和控制就会出现错误的指示和动作,为了避免以上问题的出现,可用热电偶断线检出电路来监视。

1、热电偶断线检出的工作原理

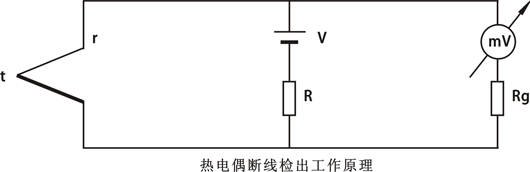

热电偶断线检出是利用热电偶断线后电阻会变为无穷大这一特点。如下图所示电路中,假设热电偶t与补偿导线的总电阻为r,显示仪表的内阻为Rg,断偶检出电路是由电压源V和电阻R串联后,再与热电偶相并联组成的。当热电偶工作时,电压源V在t上所产生的电压EV0压为

热电偶断线检出工作原理

热电偶正常时EV0对仪表示值影响很小,而且这一误差还可通过调校将其抵消掉。当热电偶t断开时,其输入给显示仪表的电压EV1由于显示仪表内阻Rg比热电偶加补偿导线的总电阻r大多了,这时EV1就很大,将使显示仪表指示最大或溢出。

2、显示仪表热电偶断线检出电路

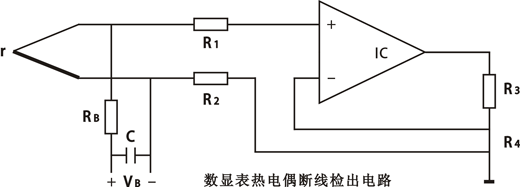

显示仪表热电偶断线检出电路如下图所示。它是利用高电阻RB向正常信号的输入端加了一个正偏压,正常时热电偶与补偿导线的总电阻r是很小的,使得RB不起作用。如果热电偶或连接导线一旦断线,这是r将大于RB,其结果是C两端的电压就会大大上升,导致A/D转换器数据的溢出,而使显示仪表报警或保护动作。
数显表热电偶断线检出电路

YR-GF系列智能
