分享齐纳安全栅接地方法和具体接地要求

 

分享齐纳安全栅接地方法和具体接地要求

网络整理 125浏览 0评论 0点赞 2022-09-28

本安系统中有很多场合使用，按照SH/T 3081-2003石油化工仪表接地设计规范的规定，在本文以图文方式分享齐纳安全栅接地方法和具体接地要求。

①齐纳安全栅的本安系统接地连接示意图
齐纳安全栅接地连接示意图
②齐纳安全栅的接地汇流排通过接地导线及总接地板最终应与交流电源的中线起始端相连接。
③齐纳安全栅的接地连接导线宜为两根。

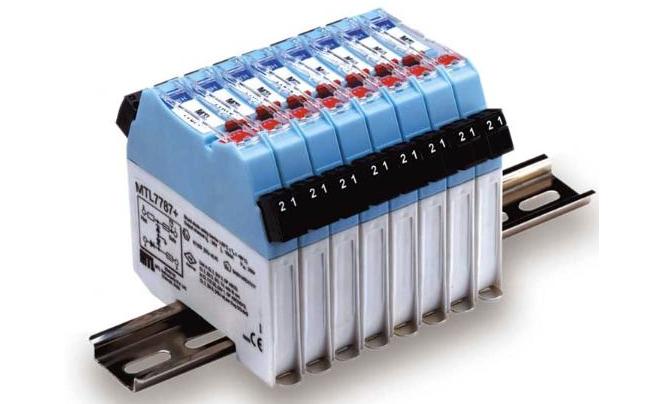

MTL7787齐纳安全栅
