WireBond品质确认方法及重要考量因素分析
半导体材料与工艺 2023-12-01

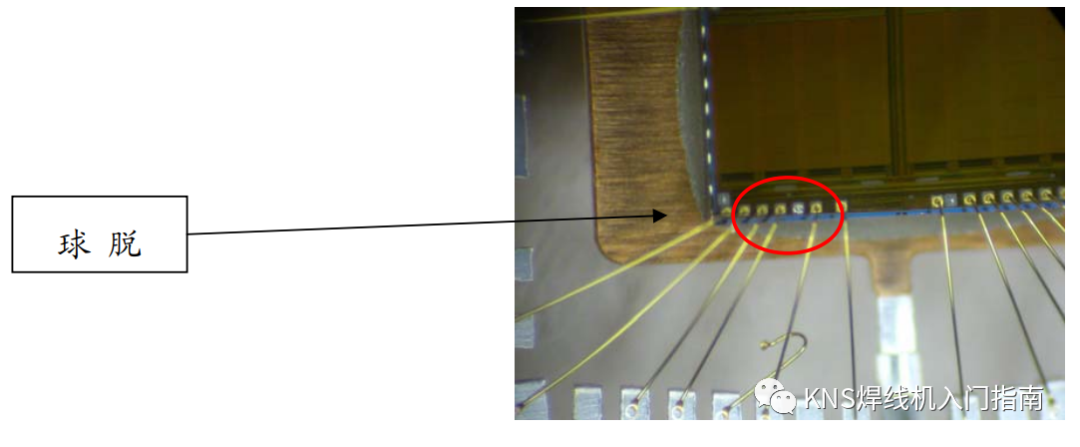

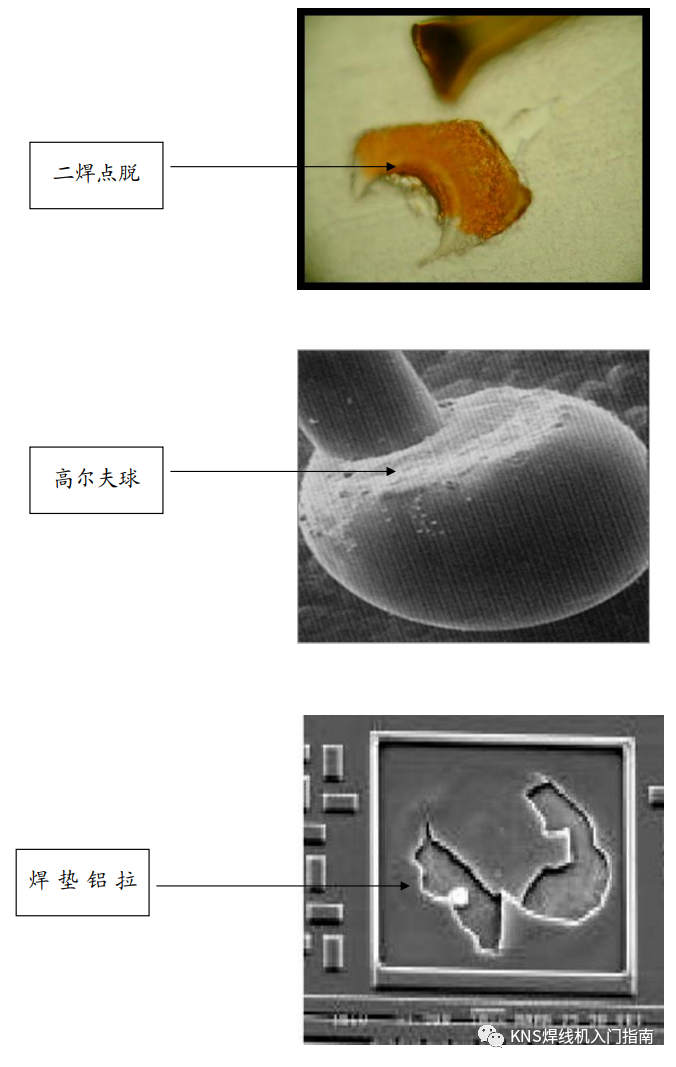

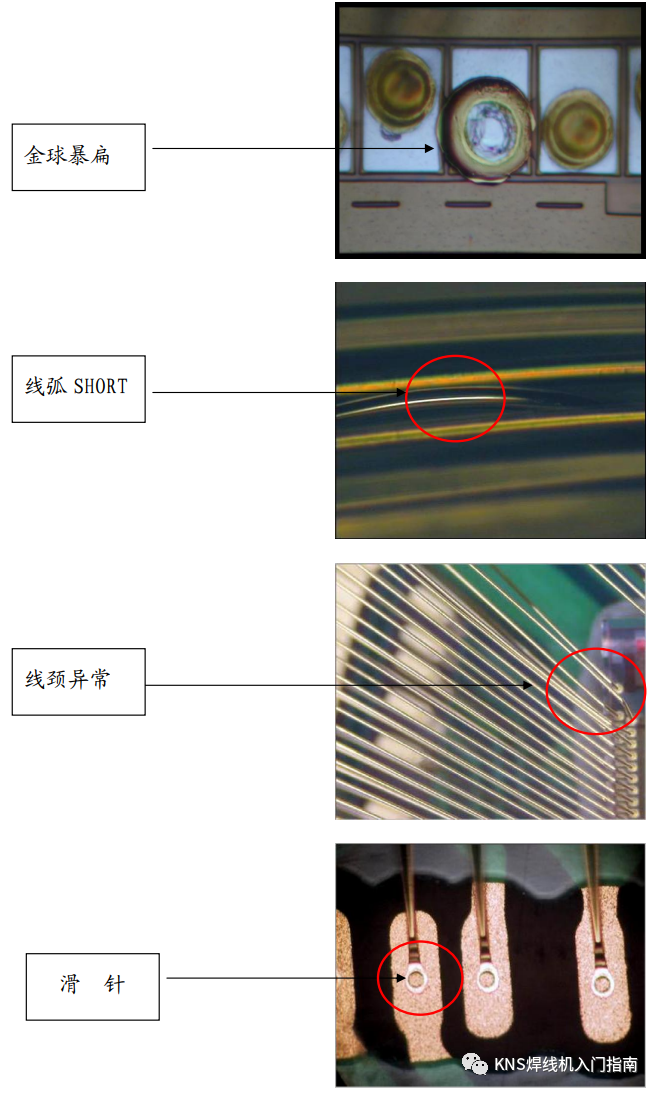

1. 3rd Optical Inspection

目的:在产品模压封装前以目视检验方式,检查焊线后之半成品, 以发现焊接所造成的不良与缺点

2. 拉力强度试验

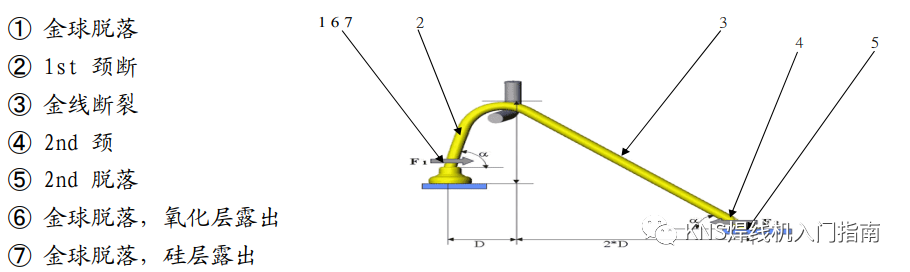

一般断点在 ➂ 为最佳(焊接性最佳) ,断点在 ➁ 者最多(弧颈最脆弱) ,断点在 ➃ 者表示机台条件或L/F平面度不佳 ,断点在 ➀ 及 ➄ 者,NG,停机 , 断点在 ➅ ➆ 者停机确认且推力大多数偏低

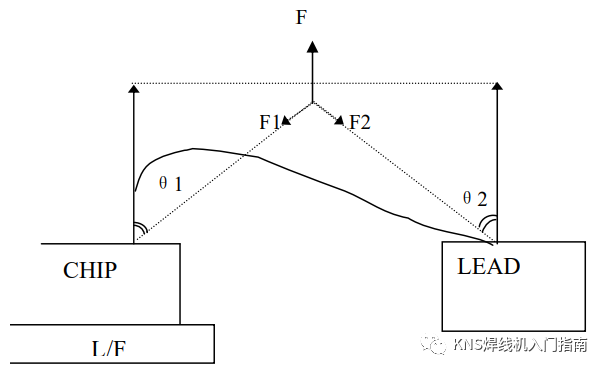

当钩针(HOOK)放在线弧最高点时,球颈受力远大于缝点,当钩针放在线弧中心点时,两侧比较均匀,但因角度关系,缝点受力会略大于球颈部分,当θ1=θ2时,两侧受力均等 θ=0°时受力最大(即 F=F1 or F=F2),θ愈小 F1orF2的垂直分力愈大,即F愈大同样5g的拉力,LOOP愈高两侧受力愈轻

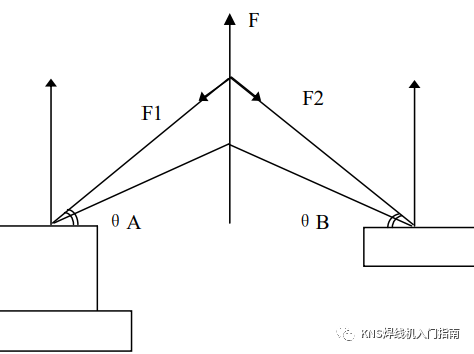

如图分析F=F1SinθA+F2SinθB 当θA=0°, θB=90°时 SinθB=1,SinθA=1 F1 的垂直分力为 0,F2 的垂直分力最大 F=F2 此时,F 的示值即为 2nd 的拉力强度

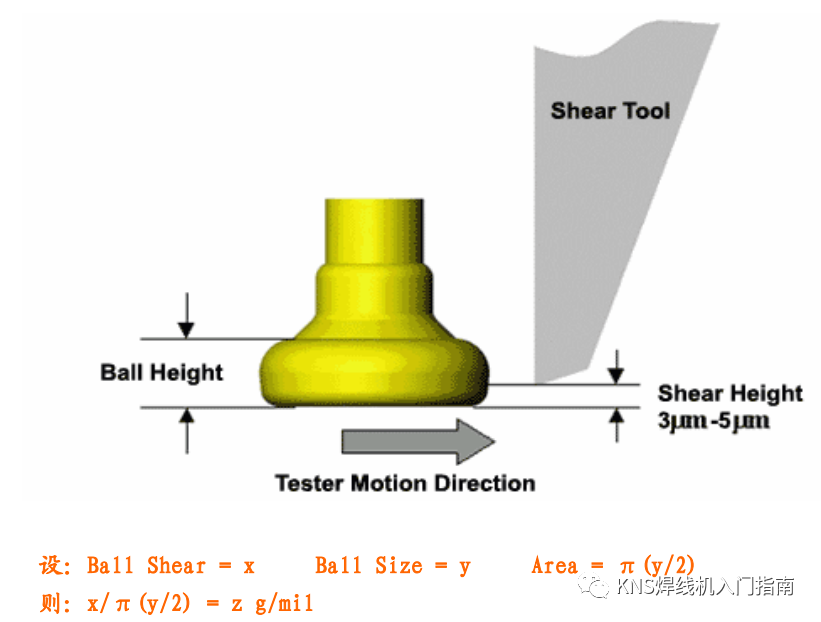

3. 推力强度试验

1. 有残金 2. 残金或残金面积小于 PAD 面积的 25%

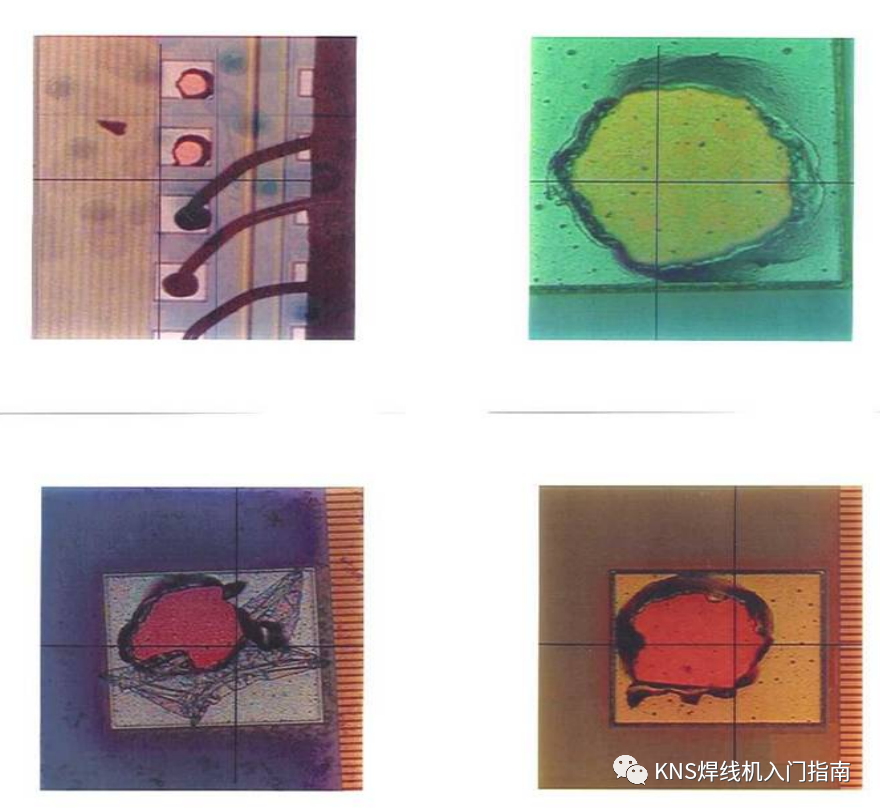

4. 蚀刻试验 目的:为了检验POWER是否过大,造成PAD的内伤。

5. 量测

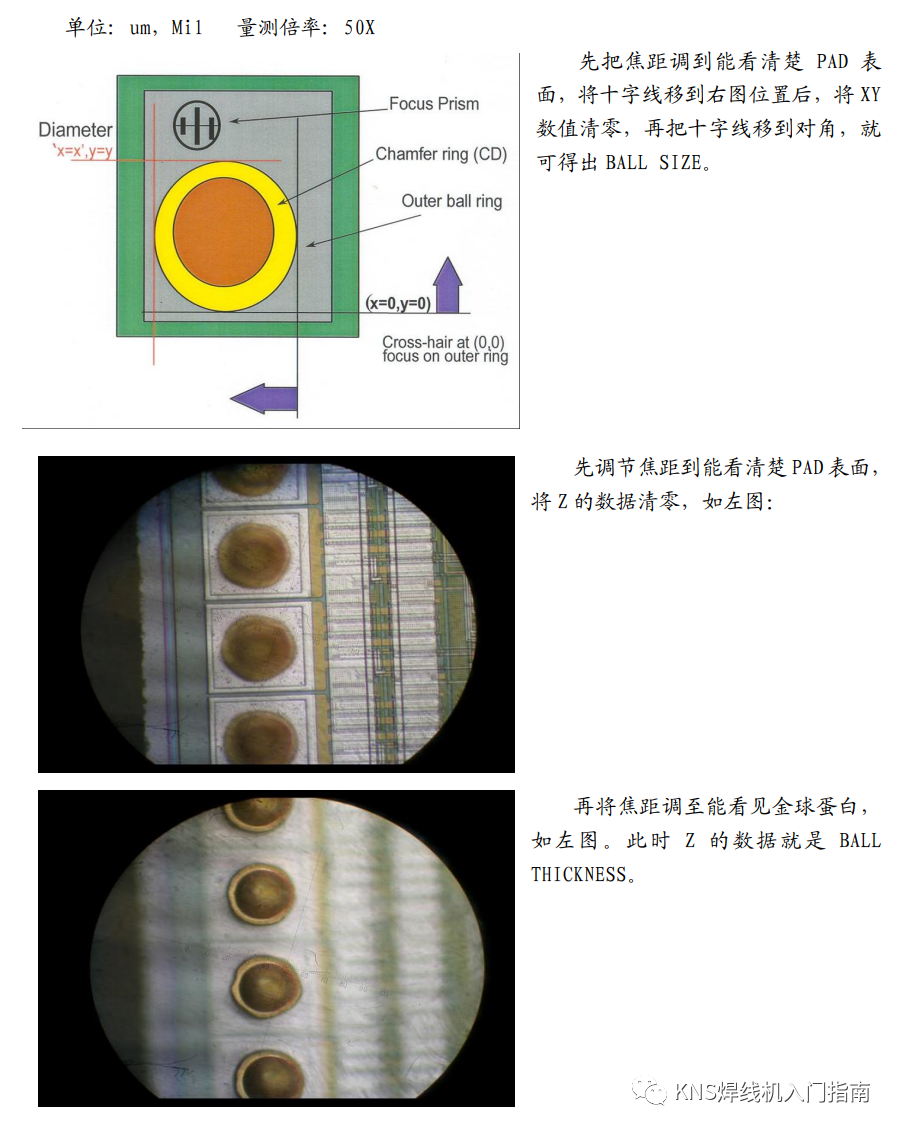

1、Ball Size & Ball Thickness

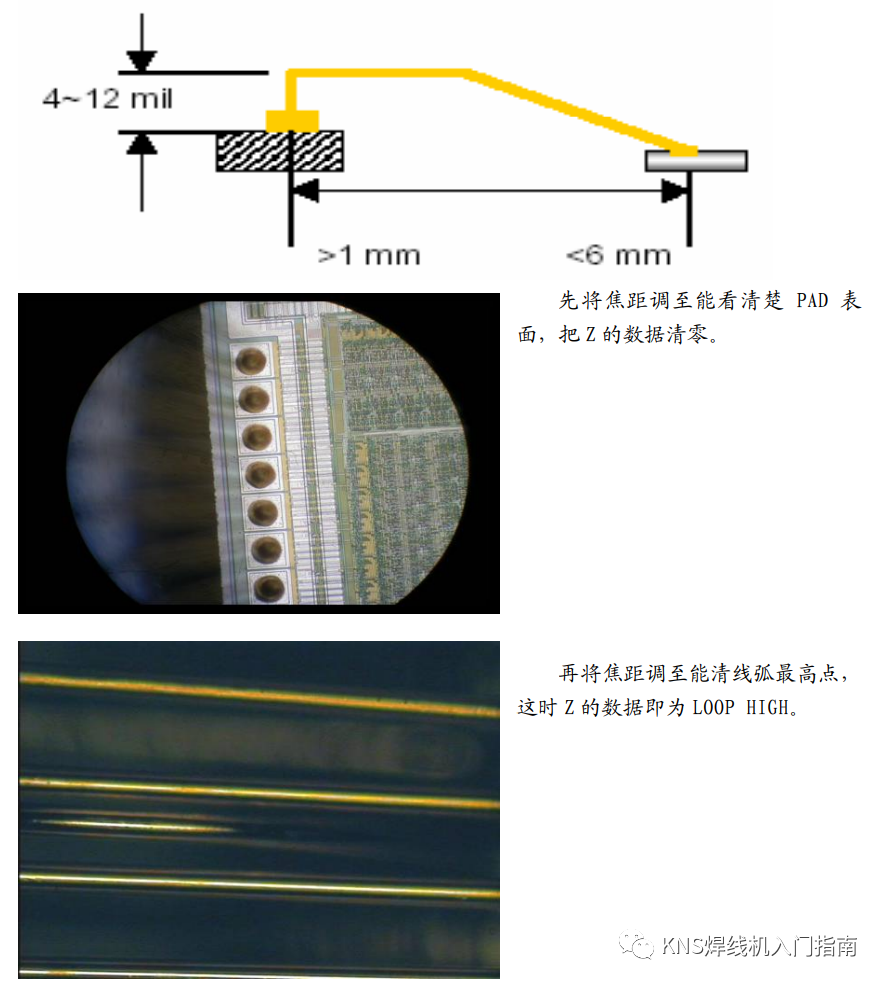

2. Loop Height
