三大巨头的先进封装解决方案有何不同之处?
半导体材料与工艺 2024-05-15


众所周知,人工智能在生成式AI推波助澜下,已进入一个新纪元。然而,AI要能在各应用场域充分发挥效能,除了依赖机器或深度学习等不同的演算法之外,要将AI的应用发挥到极致,势必要靠AI芯片来实现。AI芯片是专门设计并用于执行AI演算法(如CNN、RNN、Transformer等模型)的芯片,可优化平行计算与加速记忆体存取等,相较于一般的芯片更能提升AI演算法的计算速度与推理能力。如今声量如日中天的生成式AI,正需要透过AI芯片才能达到如图像识别、语音辨识、自然语言处理、自动驾驶、智能物联网、文化创作等等各种应用之场景。


至于2024年科技圈,AI芯片重要的应用之一是放在「AI PC」上。所谓的AI PC是将是个人电脑搭载AI芯片,特别是指可在本地端执行AI演算法,而无需依赖云端,这样的优点是速度快、耗能低,并降低和云端连结过程中所带来的资安风险。然而,AI芯片的良窳涉及半导体制程技术,也因此带动几个科技巨头展开「芯片大战」的竞赛。鉴于篇幅有限,本系列拟从专利之角度,特别从全球半导体的几个大咖各自之patent portfolio中,挑选具代表性的专利,来看看其等如何针对AI芯片做技术布局。


台积电CoWoS,独霸世界


首先,当然是台湾享誉全世界的护岛神山!台积电TSMC的股价在今年3月飙高,正是受惠于AI芯片需求旺盛,加上半导体的先进制程与封装,使得台积电已成为「一个人的武林」,而其中CoWoS(Chip-on-Wafer- on-Substrate)技术,正是台积电独霸全球的秘密武器之一,其应用领域十分广泛,包含高效能运算HPC、AI伺服器、数据中心、5G通讯、物联网、车用电子等。


CoWoS是一种先进的半导体封装技术,主要针对7奈米以下的芯片。CoWoS可进一步拆分为CoW和WoS,CoW就是将芯片堆叠在晶圆上(Chip-on-Wafer),而WoS就是基板上的晶圆(Wafer-on-Substrate)。CoWoS又分成2.5D与3D版本的封装技术,其差别在于堆叠的方式不同。2.5D封装是部分芯片堆叠在基板上,而3D封装则是全部芯片都堆叠在基板上,其中2.5D封装是目前主流且可量产的技术。

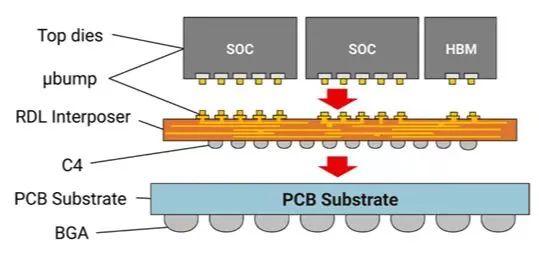

如图1所示,2.5D封装为水平堆叠芯片,主要将系统单芯片(SoC)与高频宽记忆体(HBM)设置在中介层(interposer)上,先经由微凸块(micro bump)连结,使中介层内的金属线可电性连接不同的SoC与HBM,以达到各芯片间的电子讯号顺利传输,然后经由硅穿孔(Through-Silicon Via, TSV)技术,来连结下方PCB基板(substrate),让多颗芯片可封装一起,以达到封装体积小、功耗低、引脚少、成本低等效果。著名的Nvidia的GPU H100更是供不应求,其中H100正是采用台积电的2.5D封装的CoWoS技术。



3D封装则是垂直堆叠芯片,虽然优点在于,使用硅穿孔来连结垂直方向上之不同芯片的电子讯号,使讯号延迟得以降低,但目前受限于设计、量产或供应链皆还不够成熟,所以基于成本考量,目前业界仍多采用2.5D封装。


既然2.5D是目前的主流,那么针对台积电的2.5D封装,并根据以上的技术特征「CoWoS是一种先进的半导体封装技术……,经由硅穿孔(Through-Silicon Via,TSV)技术来连结下方PCB基板(substrate),让多颗芯可封装一起」,输入到AI系统Lupix ,并针对近10年的专利数据中,扫描出许多与CoWoS相关具有市场价值且已获证之专利。


在众多相关专利中,最受嘱目的是标题为「硅中介板结构、封装体结构以及硅中介板结构的制造方法」(以下称本专利),其台湾专利号为TWI553802B,而其对应的美国专利为「三维IC结构与半导体晶圆的混合键结方法」(Three dimensional integrated circuit structures and hybrid bonding methods for semiconductor wafers, US9978637B2),分别于2016/10/11和2018/05/22获证。根据AI系统Lupix针对当下的技术演化趋势去做计算,推断本专利在机电技术领域的专利价值之PR值(Percentile Rank)为98,也就是说,其专利价值高过98%的机电技术领域,包含半导体、IC设计、光电、网路通讯、车用电子、封装测试等专利文献。

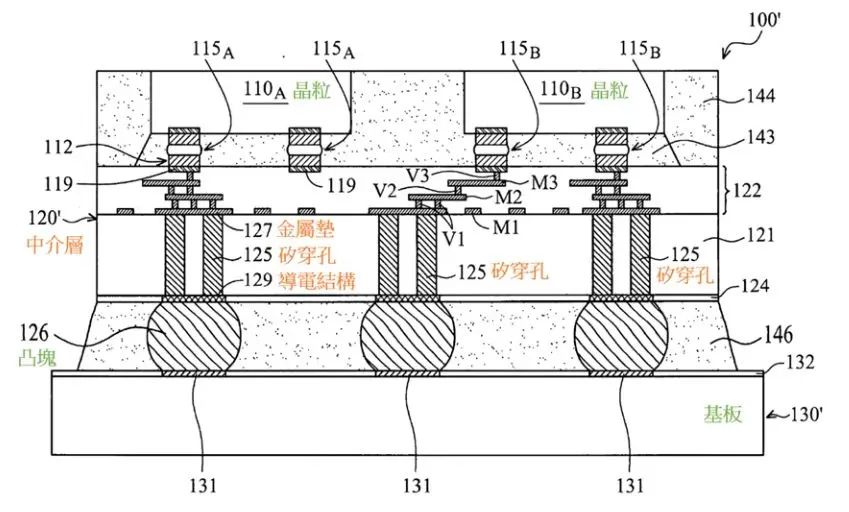

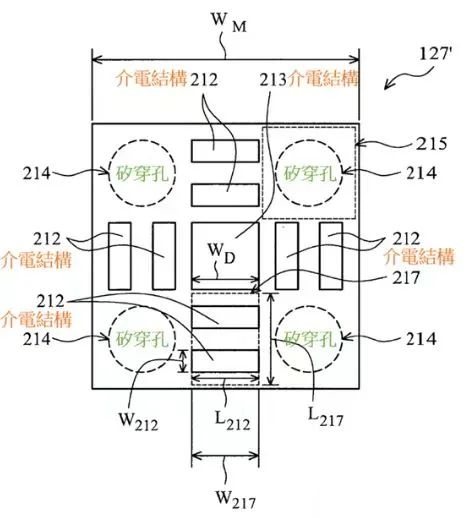

本专利之所以重要,是因为台积电的CoWoS技术在先进制程与封装中,其中介层的结构设计功不可没。如图2所示,是台积电在本专利中所揭露的三维IC结构;而图3所示,即为图2中的金属垫(127)上嵌入一个介电结构(212、213),也是本专利中最重要的技术特征,透过这样的设计,可减少在化学机械研磨(Chemical Mechanical Polishing, CMP)所带来的「碟化效应」(Dish Effect),而这种效应在10纳米以下的制程尤其需要避免,若处理不好将会严重影响半导体制程的可靠度与良率。


根据本专利的权利保护范围来看,图2中的晶粒(110 A )可为如CPU或GPU等处理器,而晶粒(110 B )可为SRAM或DRAM等记忆体。当处理器和记忆体在执行运算过程中,电子讯号可经过中介层(120')的硅穿孔(125) ,传送电子讯号至基板(130')。这样的结构不仅方便传导电子讯号,更能透过硅穿孔(125)散热与易于封装等优点。更值得一提的是,图3中虚线圆圈所示的位置(214),正是硅穿孔(125)贯穿中介层(120')至导电结构(129)之处。


为了确保良率,建议设置2至4个硅穿孔。金属垫(127)对每一金属垫127而言,两个或多个位置214系连接于硅穿孔125。由于金属垫(127或127')的角落区域(215)较不易受CMP的碟化效应影响,所以区域(215)就不嵌入介电结构,如此一来,本专利的三维IC结构就可提供低电阻与良好的导电性。


为了降低碟化效应所带来的冲击,本专利还更进一步地界定介电结构(213)与介电结构(212,即长方形)。介电结构(213)的W D /W M的比值需介于1/4至1/2之间,其中W D介于约10微米至25微米,这样就可换算出W D需要多少值。至于介电结构(212)的宽度W 212大约介于1/5至1/4倍的长度(L 217 ),实作时可为2微米至5微米之间。


本专利可回溯到美国优先权申请日2013-10-11,可见台积电研发内部至少在2013年(甚至比2013年还要更早),早就洞见到半导体制程之物理极限带来许多艰难的技术挑战,必须要有新的突破思维与方案。


英特尔的逆袭利器:EMIB


昔日在半导体界呼风唤雨的老大哥英特尔(Intel),只能站在5或7纳米的位置,眼睁睁看着先进制程的市占率,就这样被台积电的「叠叠乐」(Jenga)蚕食鲸吞,沦落到只能当老二且差距越来越大。但英特尔当然也不是省油的灯,也奋力一搏发展出EMIB(Embedded Multi-die Interconnect Bridge,嵌入式多芯片互连桥接)之2.5D封装技术。

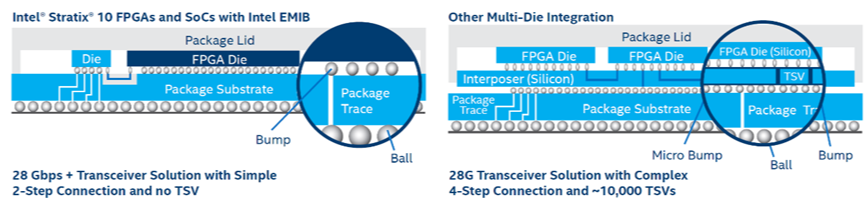

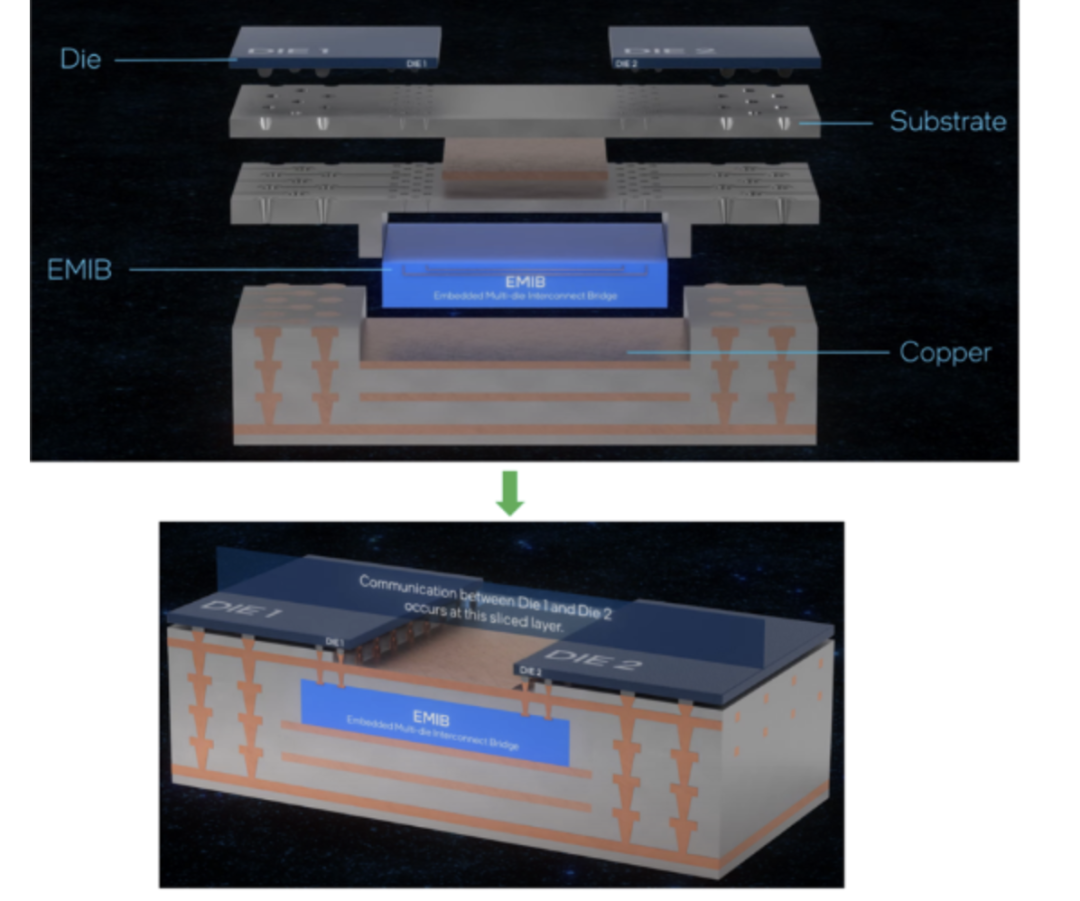

什么是EMIB?如图1所示,是英特尔官网所提供EMIB先进封装概念之示意图。EMIB的技术特征在于,不论是高频宽记忆体(High Bandwidth Memory, HBM)、CPU/GPU或现场可程式化逻辑闸阵列(Field Programmable Gate Array, FPGA)等,于其逻辑芯片(die)的下方,设置一个硅桥(Silicon Bridge)并将芯片之间予以电性连结,由于芯片之间传导电子的路径缩短,因而得以加快芯片之间的运算效能。此外,EMIB的另一个优点在于,它不需要中介层,所以制程上不仅变简单,而且还可降低制造成本。



根据以上所提到EMIB的技术特征,将其输入到自行开发的AI系统Lupix [1],并针对近10年的专利数据,扫描出与英特尔的EMIB相关且符合当今具市场价值的已获证专利,我们发现其中很重要之一件专利标题为「针对用于半导体封装硅桥的传导垫层之交替表面」(以下称本专利),其台湾专利号为TWI689072B,而对应的美国专利号为US10177083B2 (Alternative surfaces for conductive pad layers of silicon bridges for semiconductor packages),分别于2020/03/21和2019/01/08获证。AI系统Lupix根据当下的技术演化趋势去做计算,推断出本专利在机电技术领域中,专利价值之PR值(Percentile Rank)为95,也就是说,本专利的价值在机电领域中赢过95 %的相关专利。

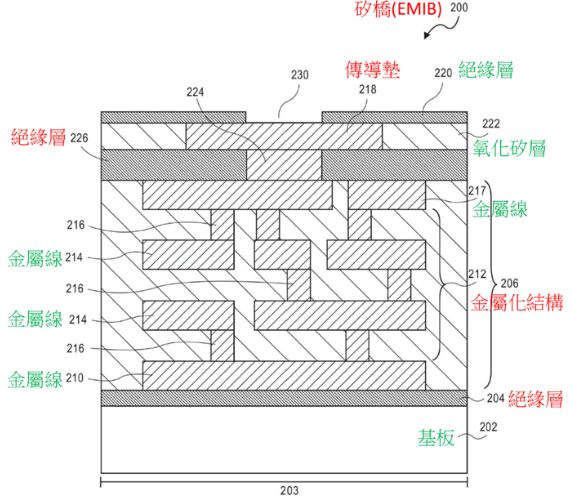

图2所示为英特尔对于本专利EMIB之示意图。根据其专利保护范围来看,本专利特别针对EMIB、硅桥上的晶粒形成方法以及封装有所著墨,而所要保护的技术特征,聚焦在EMIB这样的半导体结构。具体而言,EMIB(200)包含基板(202)、金属化结构(212)以及传导垫(218),其中金属化结构(212)又包含用来传导电子讯号的金属线层(210、214、 217),而金属线层之间又透过通孔(216),将不同的金属线层(210、214、217)给串联起来,以实现密集度更高、更复杂的电路结构。传导垫(218)约为2微米的厚度,其包含铜用以电性连接至金属化结构(212)。EMIB(200)最上层设置一绝缘层(200),用以保护含有铜的传导层(218),以免其他氧化物污染其表面。

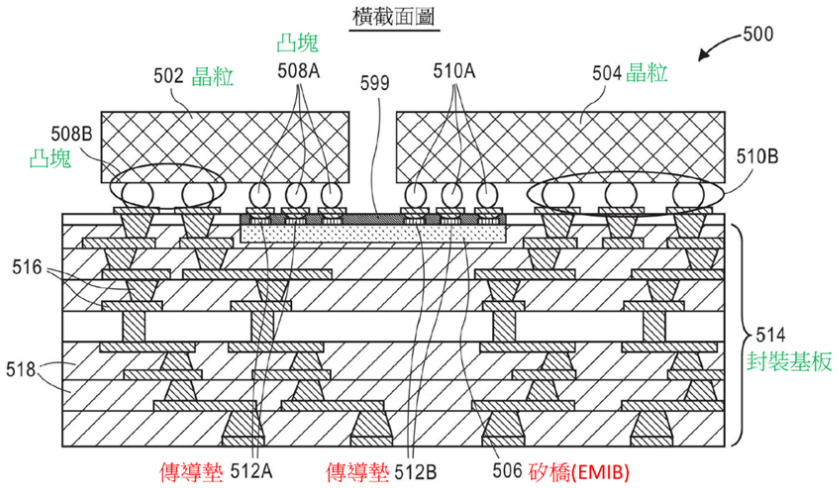

图3所示,为将EMIB(200、506)进行先进封装至封装基板(514)后的横截面图。本专利记载,EMIB(506)本身不属于封装基板(514),而是被嵌入至封装基板(514)所定义出的空腔内。当EMIB(506)完成嵌入后,透过凸块(508A、508B、510A、510B)承载不同的晶粒(502、504),并将不同的晶粒之间电性连结。举例来说,晶粒(502)可为高频宽记忆体(HBM),而晶粒(504)可为CPU或GPU等处理器;HBM和CPU或GPU之间的讯号传递,可藉由硅桥内金属化结构(206)内的金属线层(210、214、217),与通孔(216)的电路布线进行沟通。



根据英特尔官网的EMIB白皮书,与笔者搜寻到与硅桥有关的发明专利来看,硅桥最初的发明概念应该不是英特尔,早期台积电也有相关的发明概念,但英特尔却是将硅桥改良并应用到2.5D封装后,不仅有良好的运算效能与低功耗,而且还能节省成本。英特尔算是利用EMIB在先进封装技术走出自己的道路,以避开台积电的CoWoS技术。

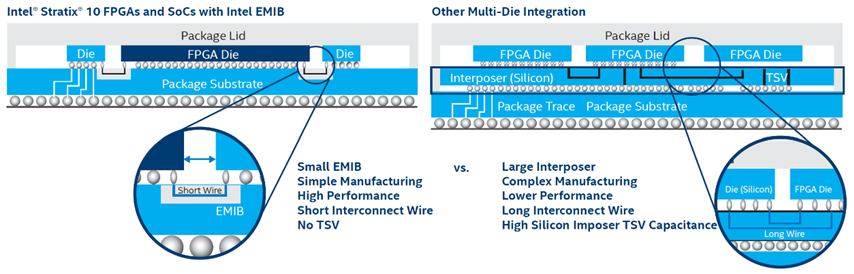

图4所示,相较于其他多晶粒整合封装技术,英特尔强调自家的EMIB的优点有:第一、EMIB小,使得跨晶粒的电子讯号的传输路径短;第二、不需要硅穿孔(TSV)与中介层,所以制程简单;第三、运算效能提高。



图5所示是英特尔的EMIB在高速讯号传输时的优点,相较于其他多晶粒整合封装技术电路结构内部的复杂连结,与高达将近1万个硅穿孔来说,由于其增加的串联电阻与电容所带来的冲击,使得高速讯号传输时,讯号完整性(signal integrity)遭受严重的挑战,然而因为英特尔的EMIB毋需硅穿孔与中介层之缘故,使得高速讯号传输时具有优异的讯号完整性,并确保传输讯号是可靠的。



整体来说,英特尔的EMIB主打在不需要中介层与硅穿孔的半导体结构下,透过嵌入在封装基板内的硅桥,而能够将晶粒与晶粒之间电性连结,不仅可达成低成本、低功耗、低延迟以及高频宽等优点,而且可以节省多芯片在基板上所占据的面积。然而,台积电的CoWoS则是利用中介层填入导电材料以形成导电通道,并在中介层上形成微凸块(micro bump),进而将不同的SoC与HBM之间电性连结。


三星电子的I-Cube,蓄势待发


三星电子于2024年3月初,发布新闻稿称「将第二代3纳米制程的芯片改名为2纳米制造」,遭国内外许多媒体酸是为了想超越台积电而企图鱼目混珠,令人困惑且误导大众。姑不论三星电子是否真正具有2纳米的制造与量产能力,此举反而凸显来自台积电的竞争压力,让三星电子念兹在兹拟奋力一搏。继半导体系列AI芯片技术专利系列2、3从技术与专利的视角,分析台积电CoWoS与英特尔EMIB的技术后,本篇再来看看三星电子在2.5D封装技术面貌为何。


三星电子与台积电、英特尔一样,都想极力发展出属于自己的2.5D与3D封装技术,根据三星电子的官网,目前最新的2.5D封装技术为I-Cube (Interposer Cube),而3D封装技术则为X-Cube (eXtended Cube)。由于本系列的前两篇都是针对2.5D封装技术做介绍,加上2.5D封装又是目前市场的主流,所以本篇也以2.5D封装技术来探讨三星电子。

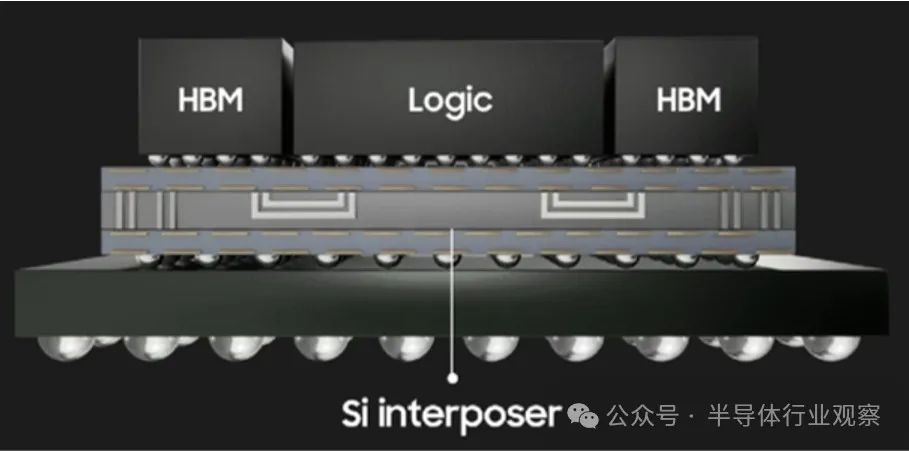

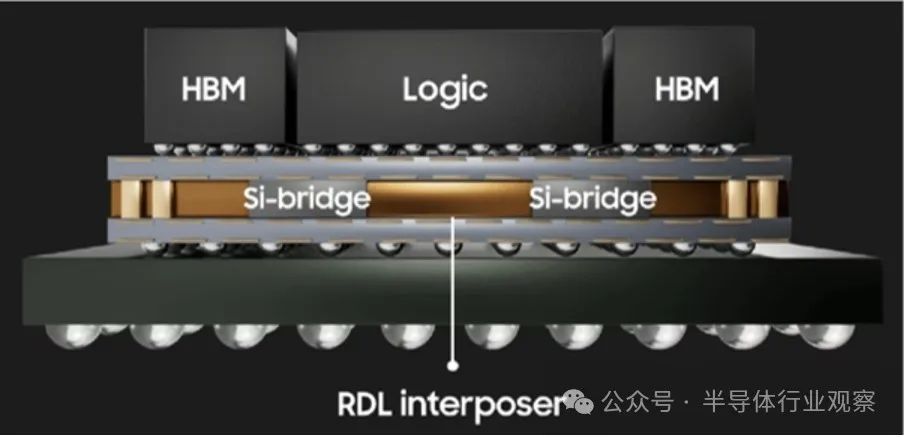

2.5D I-Cube分为I-CubeS与I-CubeE。如图1-(a)所示,是三星电子的I-CubeS的半导体结构,而图1-(b)所示则为I-CubeE的半导体结构。I-CubeS主要强调,即便在大型的中介层(interposer)上,搭载许多逻辑晶粒(die)与高频宽记忆体(HBM),不仅有着令人惊叹的频宽,而且还有出色的翘曲控制(warpage control),以及超低讯号损失与高密度记忆体相结合,同时又有良好的热效率控制(thermal efficiency control)。


至于I-CubeE,主要采用嵌入结构,透过精细图案化实现桥(silicon bridge),和FOPLP(Fan-Out Panel Level Package,扇出型面板级封装),实现了无穿孔(TSV)和大尺寸的RDL(Redistribution Layer,重布线层)中介层结构,不仅具成本效益,而且有优异的翘曲控制与功率完整性(power integrity)。



乍看之下,三星电子似乎是结合了台积电的CoWoS、与英特尔的EMIB的2.5D封装技术。然而,通常中介层需要增加面积,以容纳更多逻辑晶粒及HBM,而I-Cube的中介层比纸张更薄,仅大约100微米,这样的中介层,是为了承载更多的逻辑晶粒与HBM,才必须使用大面积的中介层,但这样的风险,就是在微观尺度下容易产生弯曲或翘曲,造成负面影响。为此,三星透过改变材料与其厚度,研发出可避免中介层翘曲和热膨胀的技术,以实现I-Cube的商业化。此外,这样的半导体结构,还可防止运算时所产生的高热积聚。


根据上述关于I-Cube的技术特征,根据AI系统Lupix [1]针对近10年的专利数据,扫描出与三星电子的I-Cube相关且符合当今具市场价值的已获证专利。在众多相关专利中,其中一项重要专利标题为「半导体封装以及中介层」(以下称本专利),其台湾专利号为TWI661522B,而对应的美国专利号为US10510647B2(Semiconductor Package,半导体封装),分别于2019/06/01和2019/12/17获证。AI系统Lupix根据当下的技术演化趋势去做计算,推断出本专利在机电技术领域中的专利价值之PR值(Percentile Rank)为94,也就是说,其专利价值高过94%的机电技术相关领域中的专利文献。

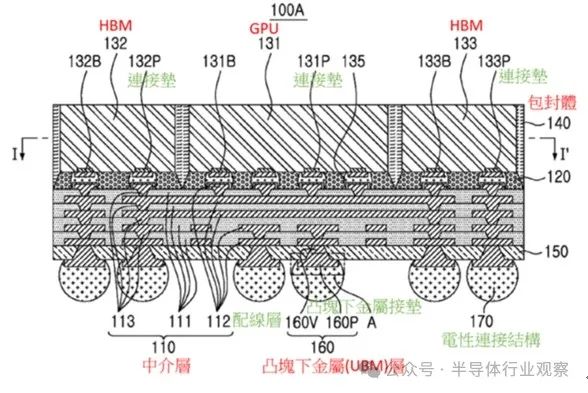

如图2所示,本专利中揭露一种半导体封装结构之示意图。根据其专利保护范围来看,主要是透过中介层(110)内以金属材料制成的复数配线层(wiring layer, 112)进行重布线(redistribution),进而电性连接至GPU(131)与HBM (132、133)等芯片的连接垫(131P、132P、133P),借此缩短讯号传输的距离,而这样的功能就类似桥。


至于包封体(140)可保护GPU(131)与HBM(132、133)等芯片,保护层(150)可保护中介层(110)不受外部物理冲击或化学冲击,凸块下金属(underbump metallurgy,UBM)接垫(160P)不是简单的圆形形状,而是在平面中具有突出部分的齿轮形状,以增大凸块下金属接垫(160P)与电性连接结构(170)之间的接触面积,从而具有锚定效果且可分散应力(stress),进而提高电性连接结构(170)的可靠性。



根据本专利的半导体封装结构,可以解决封装过程中可能会出现的翘曲,以及底部填充树脂的可填充性劣化,更可以避免由于中介层的热膨胀系数,与GPU、HBM等芯片在安装过程中的材料不匹配所可能出现的裂缝问题。此外,透过本专利的中介层,还可有效地增大面积且降低成本。


针对台积电、英特尔与三星电子的2.5D版的先进封装技术之发展,可归纳出几个小结如下:


1、台积电的CoWoS,使中介层内的金属线可电性连接多个晶粒的微凸块(micro bump),以达到传输各芯片间的电子讯号,然后经由穿孔来连结下方PCB,让多颗芯片可封装一起。

2、英特尔的EMIB,不需要穿孔与中介层,仅透过桥即可电性连结不同的芯片并封装在一起。

3、三星电子的I-Cube,将多个芯片插入中介层,然后透过中介层内的重布线让多个芯片进行讯号传递;此外,由于中介层的面积变大,使得可承载的芯片更多,也避免掉中介层可能发生的翘曲。


整体而言,三星电子的I-Cube与台积电的CoWoS、英特尔的EMIB一样,都具备低成本、低功耗、低延迟、高频宽、最佳化空间使用等优点,三者都有其应用场景,客户可依照产品的不同需求可做选择。然而,从过去市场上的声量来看,台积电的CoWoS在AI和高效能计算(HPC)等领域上,可能更受市场欢迎。
