Altium Designer 从原理图导到PCB后,两个报错的 解决方法
xiaopingtou 2023-09-25

1. 从原理图导到PCB之后,提示“Room Definition Between Component on TopLayer and Rule on TopLayer” .

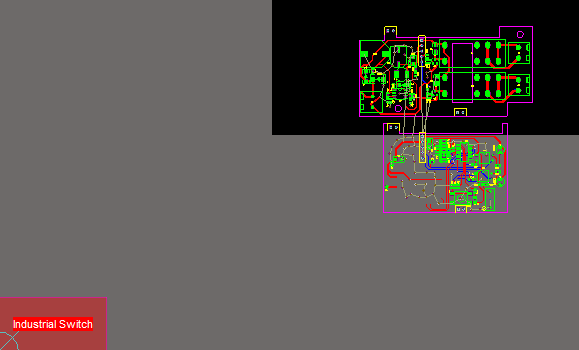

 解决方法1:删除Room,即如下图左下角的红色部分。按Del键直接删。

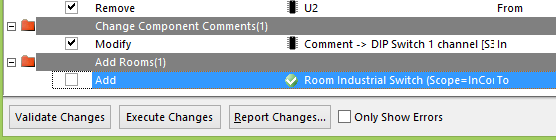

解决方法2:在导入的时候,不选择Rooms

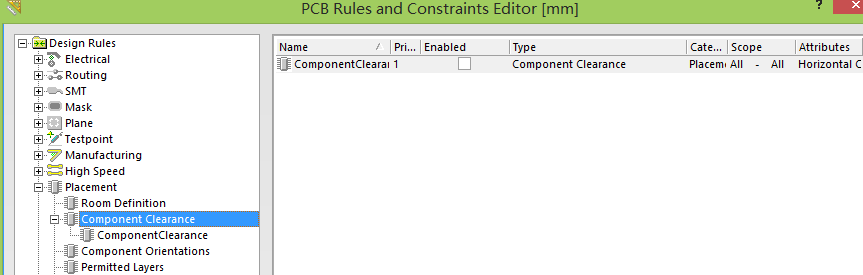

2. 从原理图导到PCB之后,提示“Component Clearance Constraint ..... Between Component .....” 解决:说明元器件之间距离太小,这个在Design-Rules-Placement-Component Clearance Constraint中把钩去掉,或则设置成合适的值。( Component Clearance Constraint 元件间隙约束 ;Horizontal 水平的;Vertical 垂直的 )
