高频磁性器件基本知识了解
开关电源仿真与实用设计 2022-09-26

  前言:本文由国内磁器件专家苏银行大佬写的磁件培训PPT,在得到作者授权下才得以发布。苏银行大佬数十年如一日研究磁件,在我学习电源的路上给予过我非常大的帮助。

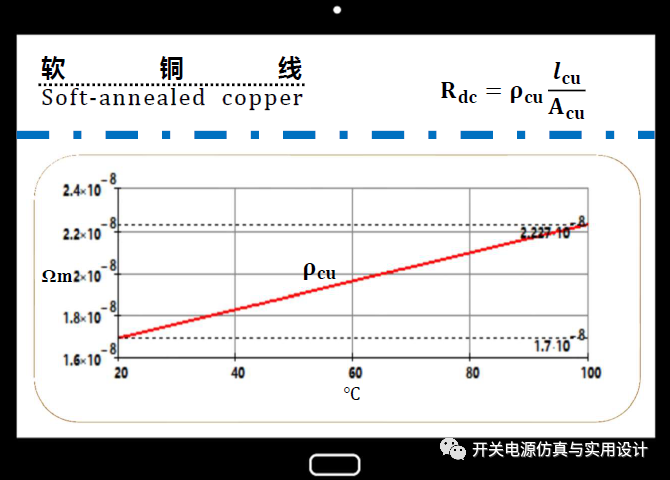

  1. 常用绕组材料介绍

  2. 常用磁芯材料介绍

  3. 基本电磁定律

  4. 电感储能分析

  5. 电感设计讲解

  6. 未来展望

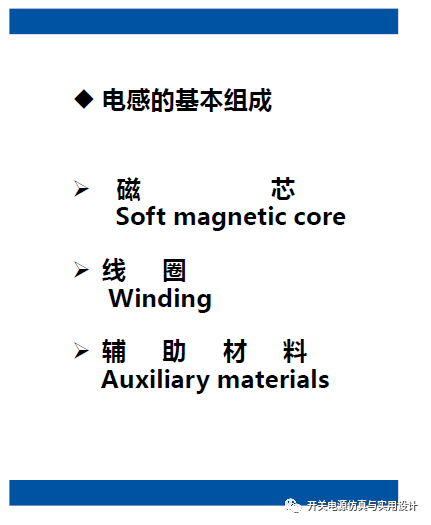

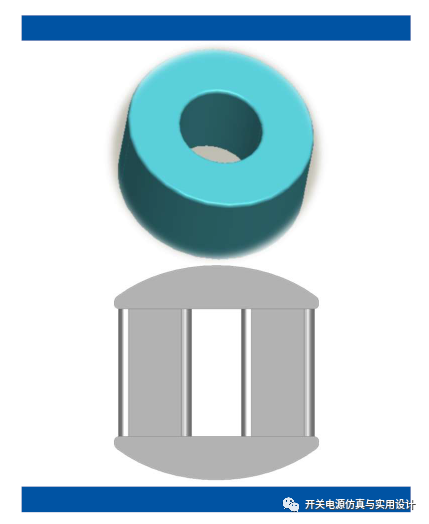

  1.  电感的基本组成

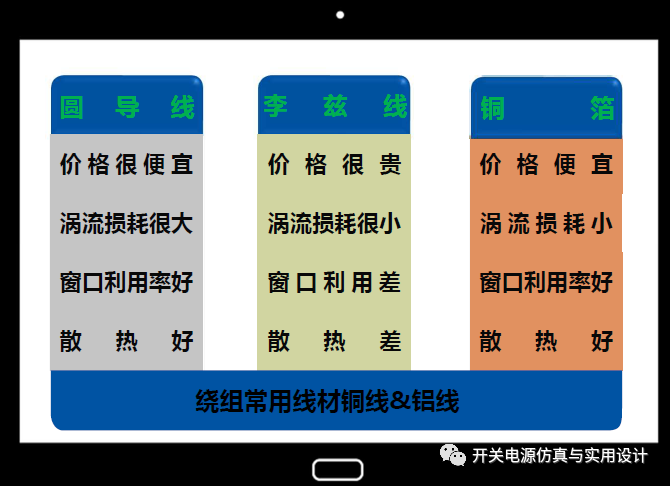

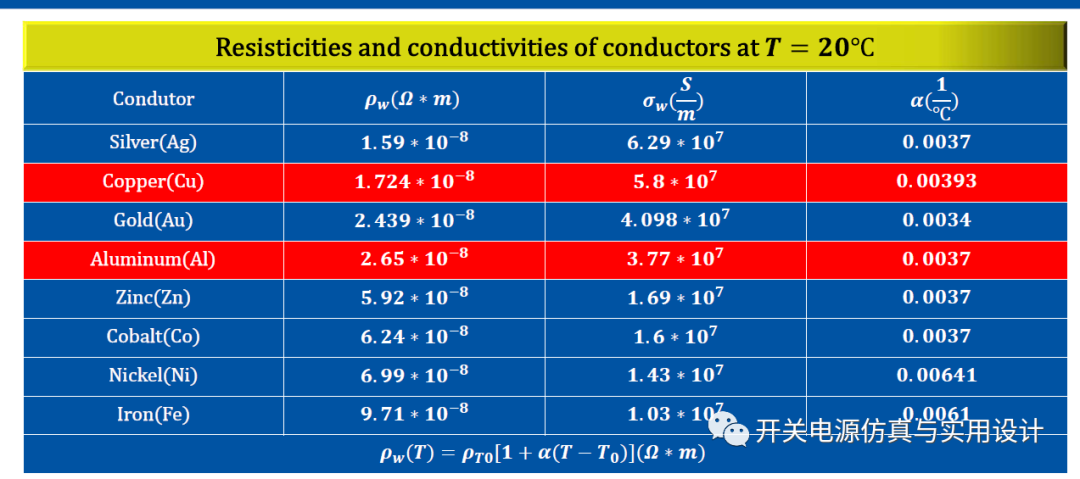

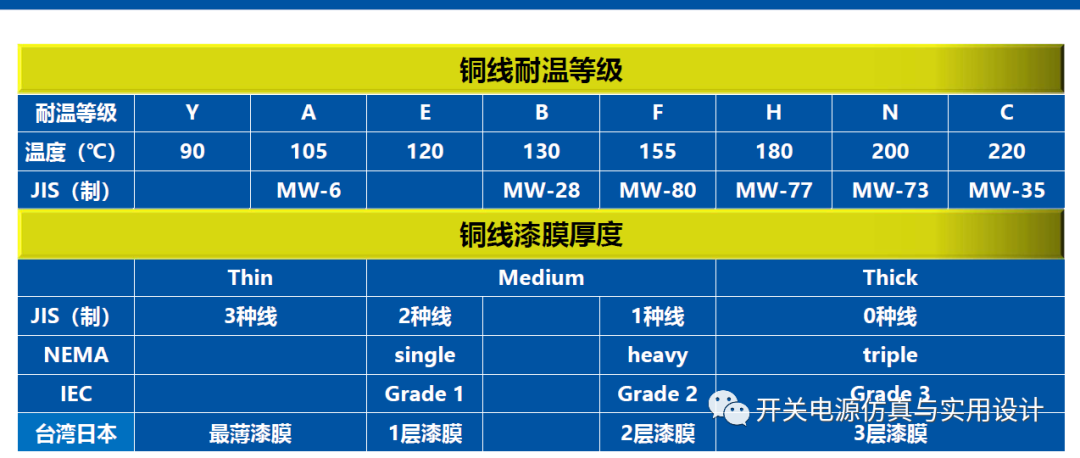

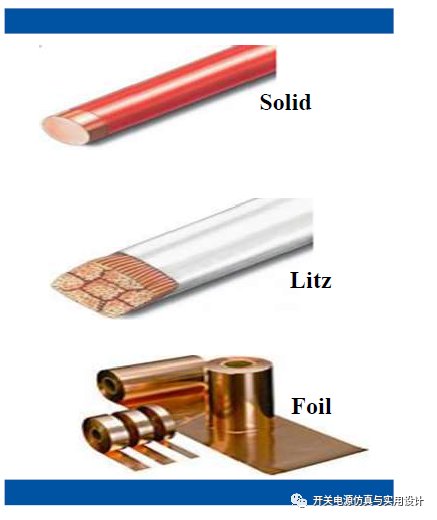

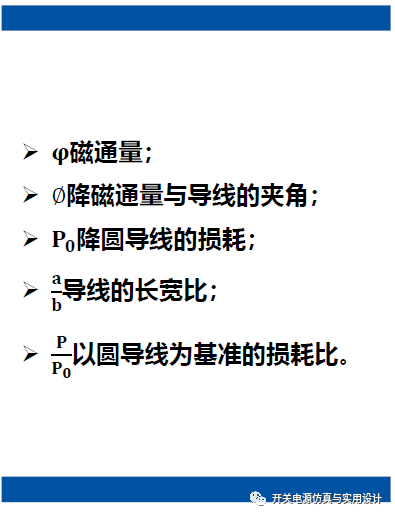

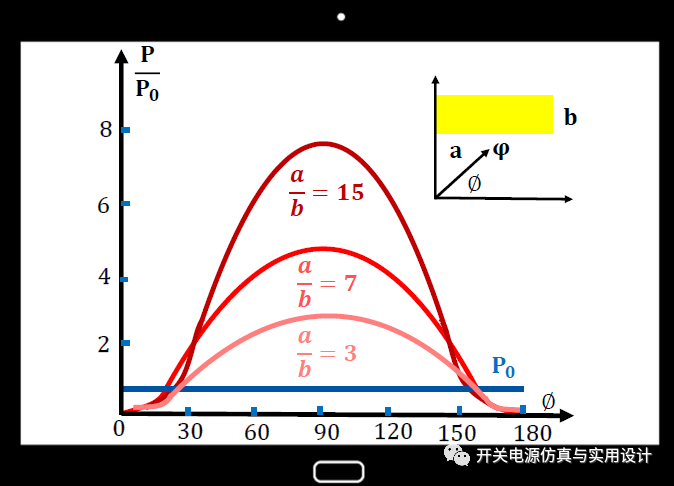

2.常用绕组材料介绍

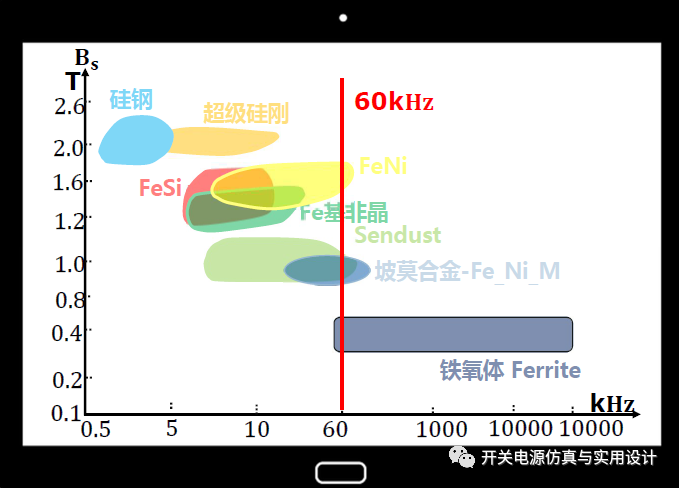

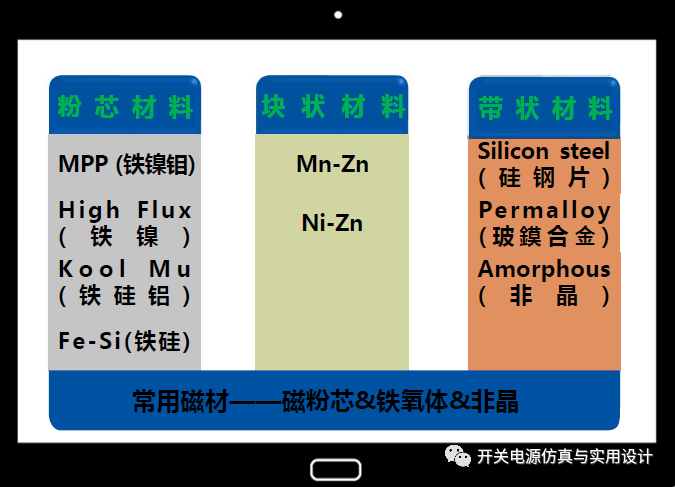

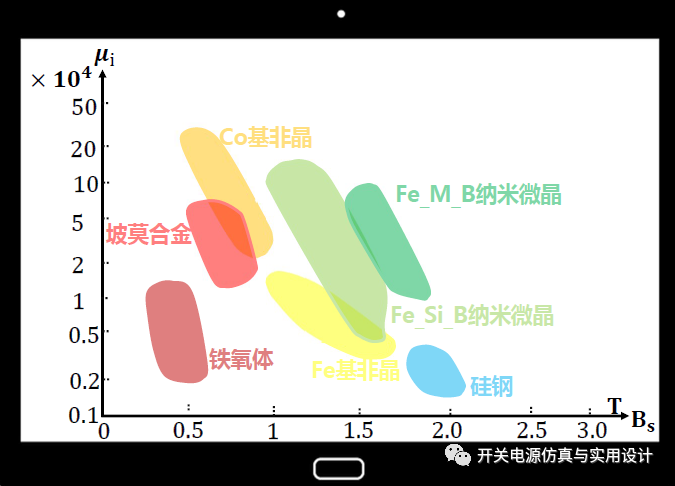

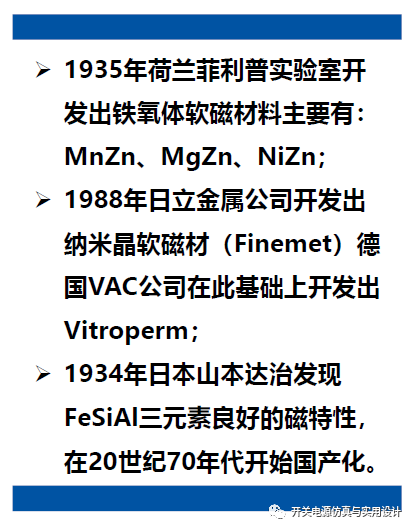

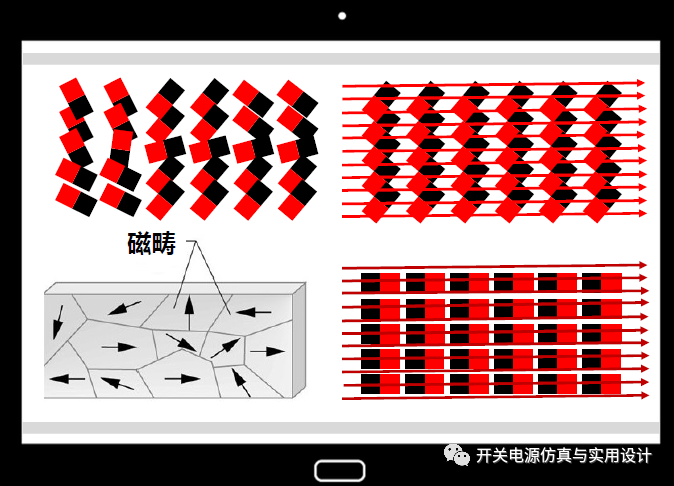

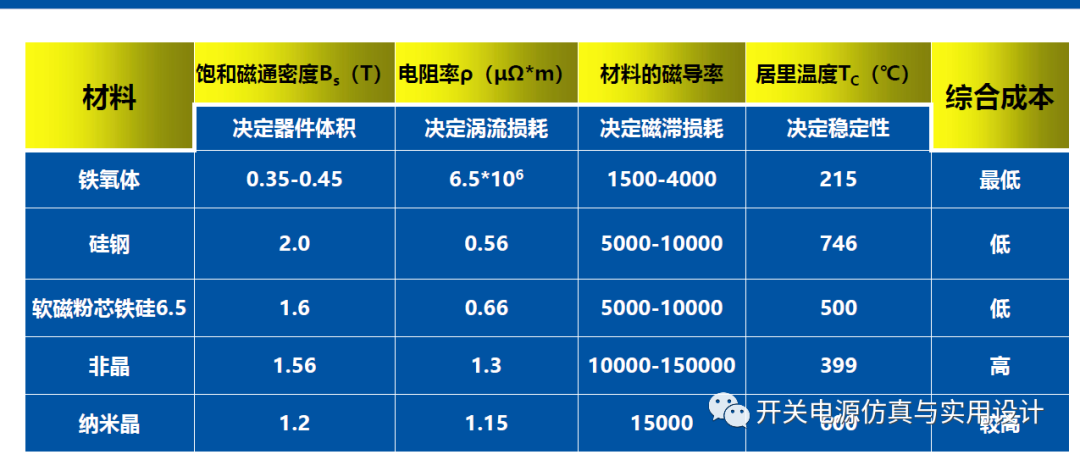

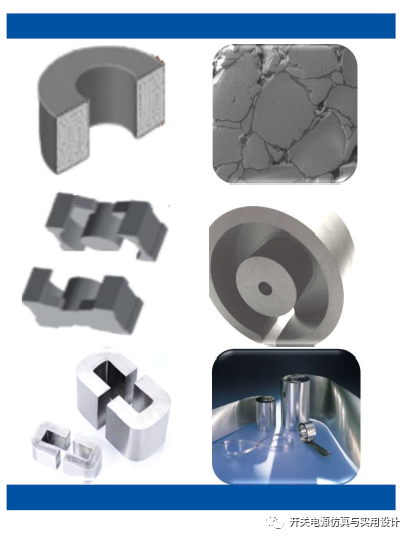

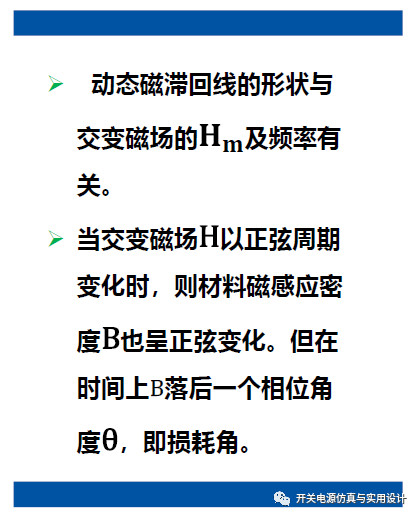

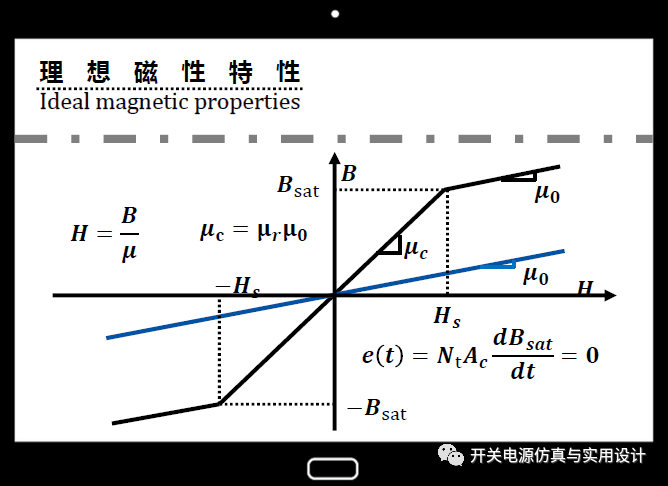

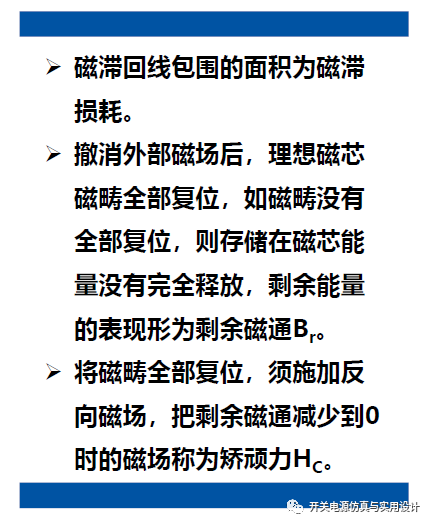

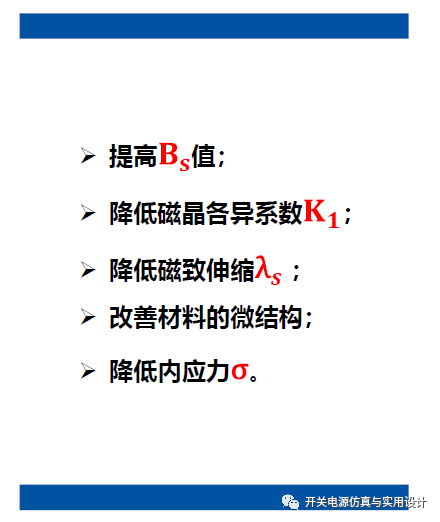

3.常用磁芯材料介绍







本文源自微信公众号:开关电源仿真与实用设计,不代表用户或本站观点,如有侵权,请联系nick.zong@aspencore.com 删除!

声明: 本文转载自其它媒体或授权刊载,目的在于信息传递,并不代表本站赞同其观点和对其真实性负责,如有新闻稿件和图片作品的内容、版权以及其它问题的,请联系我们及时删除。(联系我们,邮箱:evan.li@aspencore.com )
