事件触发EDMA传输,实现矩阵转置

入手开发板好几天了,今天终于抽点时间来分享下自己改动的一点小程序,程序较简单,还请各位勿喷!

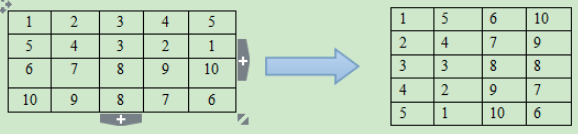

1、实现的功能

由底板按键触发事件中断,使得EDMA开始传输,将StringScr的值复制到StringDst,同时实现矩阵的转置;由按键事件触发的还有底板LED灯,用来指示按键触发

2、为了实现调试方便,先将StringSrc变量和StringDst变量放在DDR2中固定位置。

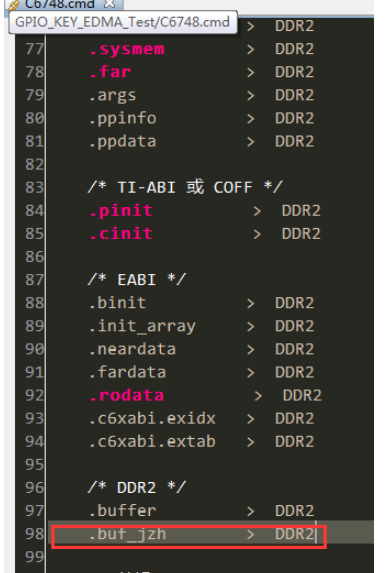

1)在cmd中给变量安排地址

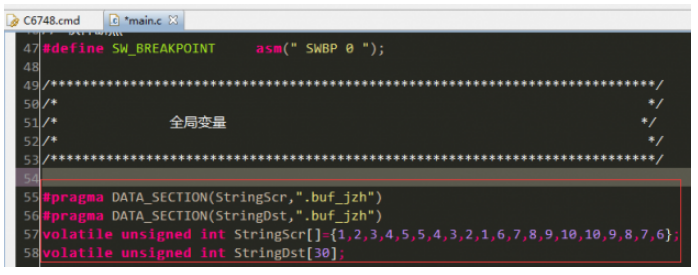

2)给变量赋初值以及分配地址空间

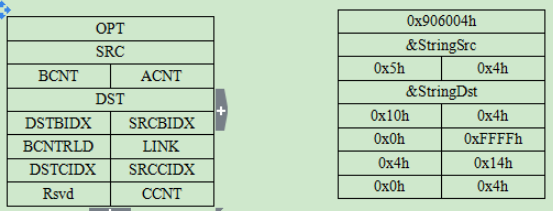

3、为了实现矩阵的转置,用AB类传输,关键在与对PaRam参数的设置,其他的按键触发、底板LED,各类初始化等等,可参考创龙开发板上的GPIO_KEY_EDMA例程,在这里就不多说了,这里主要讲对参数集的设置,实现数据的转置和搬移。具体参数集设置如下图

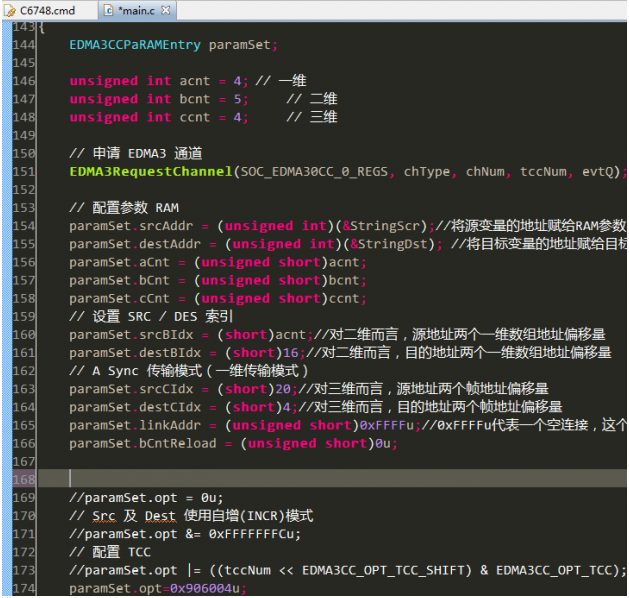

4、反映在程序里的,参数集设置表示为下图

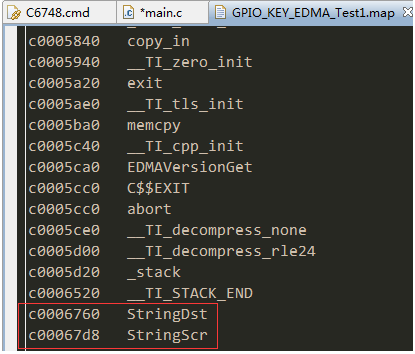

5、下面进行编译,找到StringSrc和StringDst的地址,便于后面的调试

可以看到StringScr和StringDst的地址被分配到了0xC00067d8和0xC0006760

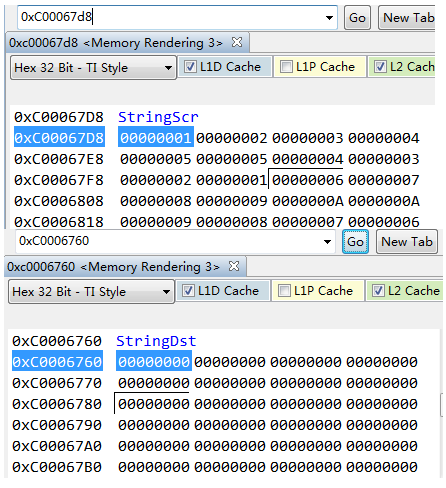

6、下面进行调试,在按键中断触发之前,StringScr和StringDst中的值

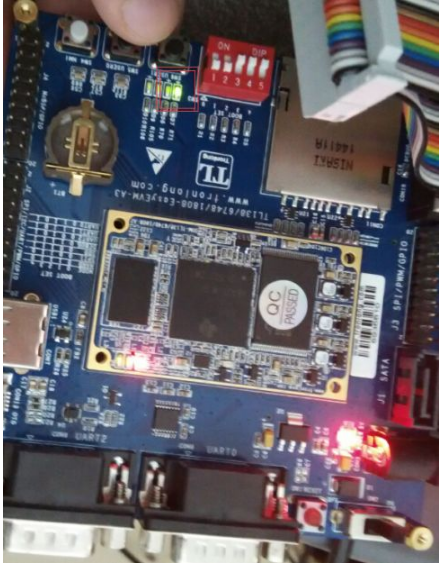

7、按键触发,可以看到底板LED灯亮了

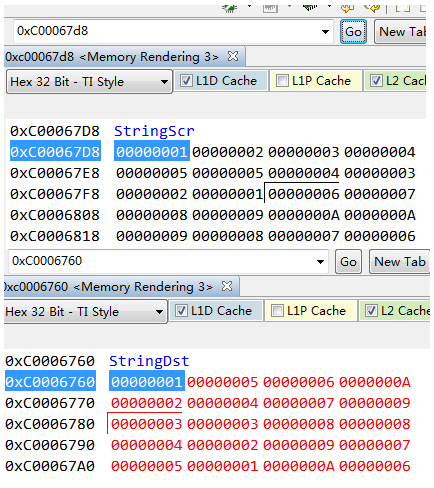

8、此时观察StringScr和StringDst中的值

从图中可以看出,已经对矩阵进行了转置
