PLC编程“过河拆桥法”,轻松搞定复杂程序循环
电气自动化控制网 2025-05-20

在PLC编程的神秘世界里,有一种方法如同隐藏的宝藏,能让复杂的程序设计变得清晰简单,这就是“过河拆桥法”。想象一下,原本杂乱无章、相互纠缠的程序代码,就像一团乱麻,而这种方法,就像是一把神奇的剪刀,轻轻一挥,就让一切变得有条不紊。今天,就让我们一起揭开它神秘的面纱!

一、奇妙的启动与初始框架搭建

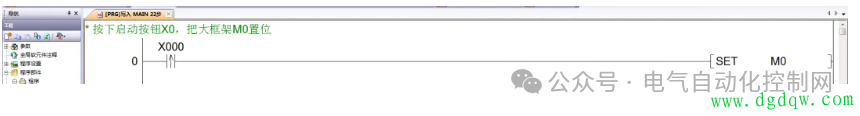

按下启动按钮X0的那一刻,就如同吹响了一场精彩编程之旅的号角。此时,大框架M0被置位,这就像是为整个程序搭建起了一座坚实的桥梁,为后续的操作奠定了基础。看着那简洁而关键的程序代码,我们仿佛看到了程序运行的初始脉络逐渐清晰。

PLC编程“过河拆桥法”,轻松搞定复杂程序循环

二、M0框架下的精妙运作与过渡

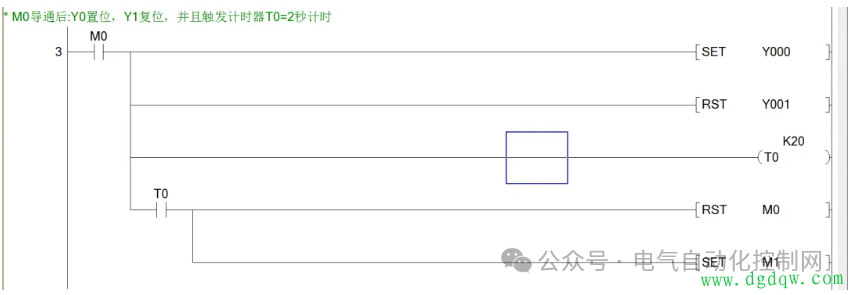

当M0成功置位后,一场精彩的“表演”开始了。Y0果断置位,如同点亮了一盏明灯,为程序的运行指明了方向;而Y1则迅速复位,如同关闭了一扇不必要的门,让程序的走向更加明确。与此同时,计时器T0开启,开始默默计时,就像一位严谨的时间守护者。2秒的时间转瞬即逝,当计时结束,M0这座“桥梁”完成了它的使命,被顺利复位。紧接着,下一个大框架M1被精准置位,程序如同水流一般,顺畅地过渡到了新的阶段。这一幕,就像是一场精心编排的舞蹈,每一个动作都恰到好处,每一次转换都无缝衔接。

PLC编程“过河拆桥法”,轻松搞定复杂程序循环

三、M1框架下的反向操作与循环回归

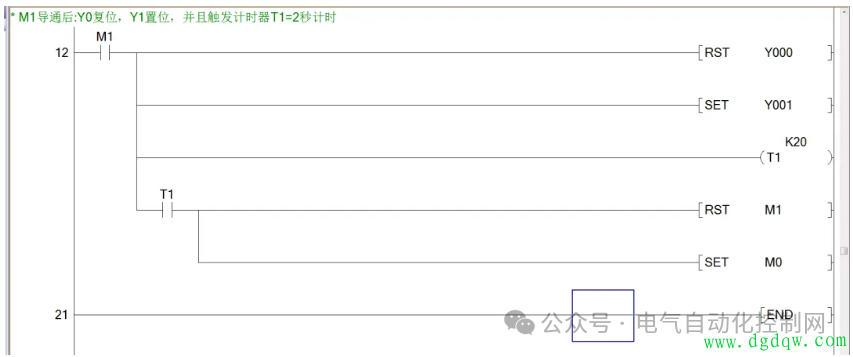

M1置位后,程序进入了一个新的节奏。Y0复位,如同夜幕降临,灯光熄灭;Y1置位,仿佛新的曙光初现。计时器T1再次启动,2秒的计时过程,仿佛是程序在沉淀和积累。当时间一到,M1这座“桥梁”也被拆除,程序又回到了最初的大框架M0,就像完成了一个完美的循环,周而复始,永不停歇。这种循环,不是简单的重复,而是一次次精准的演绎,每一次都展现出程序的稳定性和可靠性。

PLC编程“过河拆桥法”,轻松搞定复杂程序循环

四、“过河拆桥法”的卓越优势大盘点

(一)程序互不干扰的神奇效果

使用这种编程方法,最令人惊叹的就是上面程序和下面程序能够和平共处,互不干扰。就像两条平行的铁路,各自行驶,却又共同构成了一个完整的交通网络。再也不用担心程序之间会相互“打架”,导致系统出现混乱的情况。

(二)清晰易懂的程序结构

整个程序的结构思路如同一幅清晰的地图,让人一目了然。每一个步骤都有明确的标识,每一个框架都有其特定的功能。无论是初学者还是经验丰富的程序员,都能轻松读懂这份程序,仿佛在阅读一本通俗易懂的故事书。

(三)便捷高效的程序修改与调试

在实际应用中,难免会遇到需要修改程序的情况。而“过河拆桥法”的优势在这里体现得淋漓尽致。修改程序时,就像在拼图,只需要调整其中的一部分,而不会影响其他部分的完整性。同时,程序的调试也变得更加容易,能够快速定位问题,高效解决故障。

“过河拆桥法”在PLC编程中无疑是一种极具智慧的编程方法。它以其独特的运行机制,解决了程序设计中的诸多难题,让复杂的程序变得简单易懂、稳定可靠。通过本文的介绍,相信大家已经对这种方法有了深入的了解。希望在未来的编程实践中,大家能够灵活运用这种方法,为自动化控制系统的设计和开发注入新的活力,创造出更多高效、稳定的程序作品。让我们一起在PLC编程的道路上,借助“过河拆桥法”这把利器,披荆斩棘,迈向更高的巅峰!
