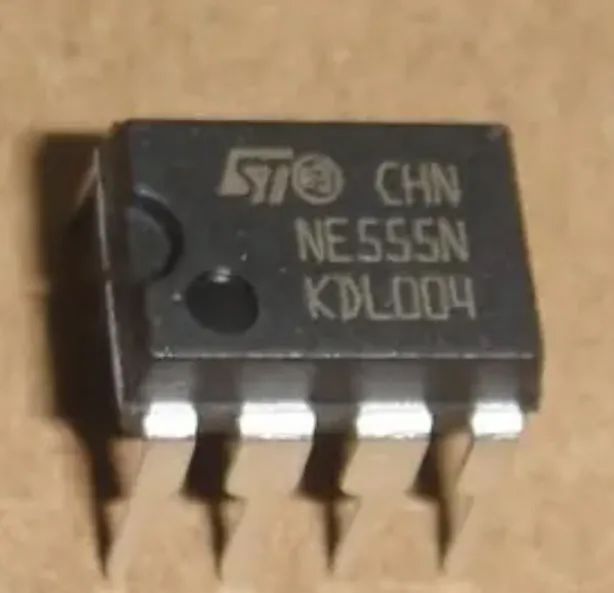

在电子世界里，有一枚历经半个世纪风雨仍屹立不倒的“传奇芯片”——NE555。自1971年诞生以来，它凭借极低的成本、超高的稳定性和令人惊叹的灵活性，成为全球电子工程师的“心头好”。

无论是工业设备、消费电子，还是智能家居、汽车电子，NE555的身影无处不在。今天，就让我们一起揭开这枚“万能芯片”的神秘面纱，探索它的前世今生与核心奥秘。

一、NE555的诞生

当时数字电路刚刚兴起，触发电路作为关键部件需求激增。Camenzind并未追求复杂创新，而是聚焦于稳定、低成本和易用性。他巧妙地用三个5kΩ电阻构成分压网络，配合比较器、触发器和放电晶体管，打造出一款划时代的集成电路。由于内部三个5kΩ电阻的存在，工程师们随口赋予它“555”这个简单直白的名字。

谁也没想到，这款看似普通的芯片竟成为电子史上的“常青树”。NE555的诞生不仅解决了当时触发电路的痛点，更开创了单芯片实现多种功能的先河。

二、NE555的核心工作原理

（一）内部结构解析

NE555的内部是一个精密的“小世界”，主要由四大模块构成：

1. 分压网络：三个5kΩ电阻串联，将电源电压Vcc分压为2/3Vcc和1/3Vcc，为比较器提供基准电压。

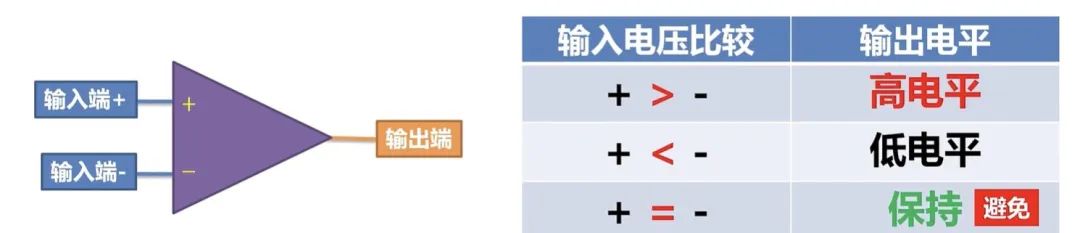

2. 比较器：

阈值比较器（THR，引脚6）：当输入电压超过2/3Vcc时，输出高电平，触发复位。

触发比较器（TRIG，引脚2）：当输入电压低于1/3Vcc时，输出高电平，触发置位。

3. RS触发器：根据比较器输出信号控制输出状态，是NE555的“决策中心”。

4. 放电晶体管（DIS，引脚7）：控制外部电容的充放电过程，实现定时功能。

（二）三种核心工作模式

1. 单稳态模式：精准定时的“定时器”

功能：触发后输出一个固定宽度的脉冲，常用于延时控制（如自动感应灯）。

工作过程：

触发阶段：当TRIG引脚（引脚2）电压低于1/3Vcc时，比较器输出高电平，RS触发器置位，输出端（引脚3）变为高电平，放电晶体管截止。

定时阶段：电源通过电阻R向电容C充电，当电容电压达到2/3Vcc时，阈值比较器触发复位，输出端变为低电平，放电晶体管导通，电容快速放电。

定时公式：T = 1.1 × R × C（R为电阻值，C为电容值）。例如，R=100kΩ，C=100μF时，定时时间约为11秒。

2. 无稳态模式：持续振荡的“振荡器”

功能：无需外部触发，自动产生连续的方波信号，广泛用于时钟发生器、音频振荡器等。

工作过程：

充电阶段：电源通过电阻R1和R2向电容C充电，当电压达到2/3Vcc时，放电晶体管导通，电容通过R2放电。

放电阶段：电容电压降至1/3Vcc时，放电晶体管截止，充电过程重新开始。如此循环，形成方波。

频率公式：f = 1.44 / [(R1 + 2R2) × C]。例如，R1=1kΩ，R2=10kΩ，C=10μF时，频率约为6.5Hz，可驱动LED闪烁。

3. 双稳态模式：状态记忆的“触发器”

功能：通过外部信号切换输出状态，常用于开关控制、逻辑电路。

工作过程：

置位：当TRIG引脚输入低电平，RS触发器置位，输出高电平。

复位：当THR引脚输入高电平，RS触发器复位，输出低电平。

特点：输出状态可长期保持，直到接收到新的触发信号。

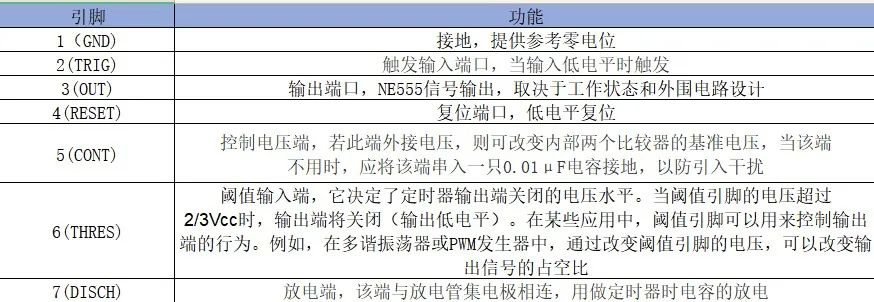

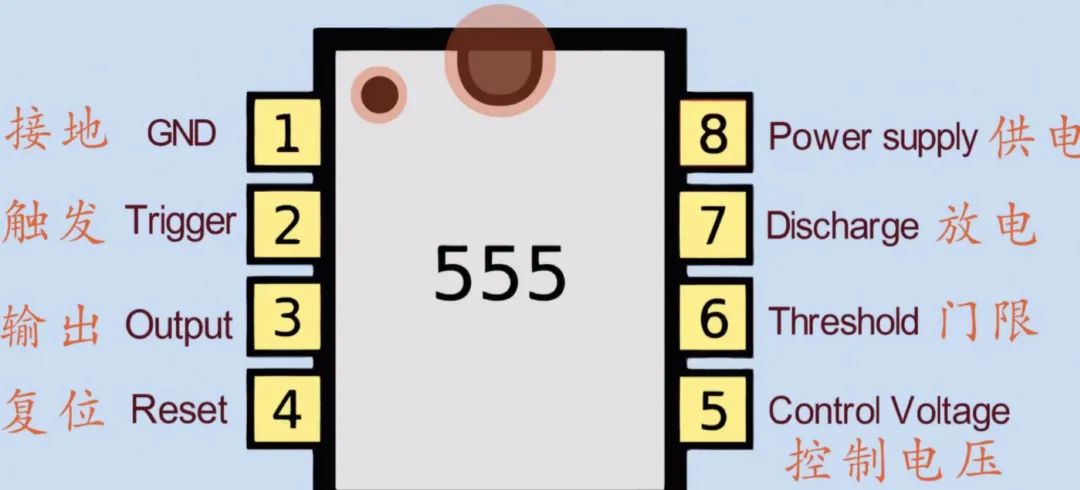

（三）关键引脚功能详解

引脚4（RESET）：低电平有效，强制复位输出为低，常用于紧急停止控制。

引脚5（CTRL）：外接电压可调整比较器基准电压，实现压控振荡（VCO）等高级功能。

引脚7（DIS）：放电端，直接控制电容充放电速度，是调整定时精度的关键。

三、NE555的应用场景

（一）基础应用：电子世界的“瑞士军刀”

1. 脉冲信号生成：通过无稳态模式产生方波，可用于驱动扬声器发声（如电子琴）、控制电机转速（PWM调速）。

2. 定时控制：单稳态模式实现延时开关（如自动门、延时照明），双稳态模式实现状态记忆（如按键去抖、继电器控制）。

3. 信号整形：将不规则波形转换为标准方波，用于数字电路的同步控制。

（二）进阶应用：创新设计的“灵感源泉”

1. PWM调光/调速：通过调整无稳态模式的占空比，实现LED亮度调节或电机速度控制。例如，用NE555驱动TIP120晶体管，可轻松控制大功率负载。

2. 电压检测与报警：利用阈值比较器监测电压，当输入超过2/3Vcc时触发报警（如水开报警器、电池低电压提示）。

3. 金属探测器：通过RLC电路与NE555结合，检测金属物体引起的电感变化，实现简易金属探测功能。

（三）新兴领域：老树新枝的“跨界先锋”

1. 智能家居：在自动感应灯、智能窗帘等设备中，NE555通过定时和触发功能实现人性化控制。

2. 工业自动化：作为传感器信号处理核心，实现生产线的精准定时、故障报警和状态监测。

3. 新能源汽车：在电池管理系统中监测电压、电流，确保电池安全运行；在电机控制中提供稳定的PWM信号。

四、NE555的设计技巧与常见问题解决

（一）电路设计要点

1. 元件选型：

电阻：取值范围1kΩ~10MΩ，避免过小导致放电电流过大。

电容：常用100pF~1000μF，高精度场景建议使用钽电容。

2. 电源稳定性：在VCC引脚（引脚8）接10μF电解电容+0.1μF陶瓷电容滤波，防止电压波动影响精度。

3. 抗干扰措施：

在CTRL引脚（引脚5）接0.01μF电容到地，抑制噪声干扰。

触发信号输入端串联1kΩ电阻，防止误触发。

（二）常见故障排查

1. 输出异常：

无输出：检查电源是否正常、RESET引脚是否为高电平、触发信号是否有效。

输出不稳定：检查电容是否漏电、电阻是否虚焊、负载是否过重。

2. 定时误差：

确保电阻和电容的实际值与标称值一致，高温环境建议选用低温度系数元件。

长定时（如小时级）可采用多级NE555级联或配合单片机实现。

3. 负载驱动问题：

驱动大电流负载（如继电器、电机）时，需外接晶体管或使用达林顿管（如TIP120）扩流。

（三）调试工具与方法

1. 示波器：观察输出波形，验证频率、占空比和定时精度。

2. 万用表：测量各引脚电压，排查电源、电阻和电容的异常。

3. 仿真软件：使用Multisim等工具进行电路仿真，提前发现设计缺陷。
