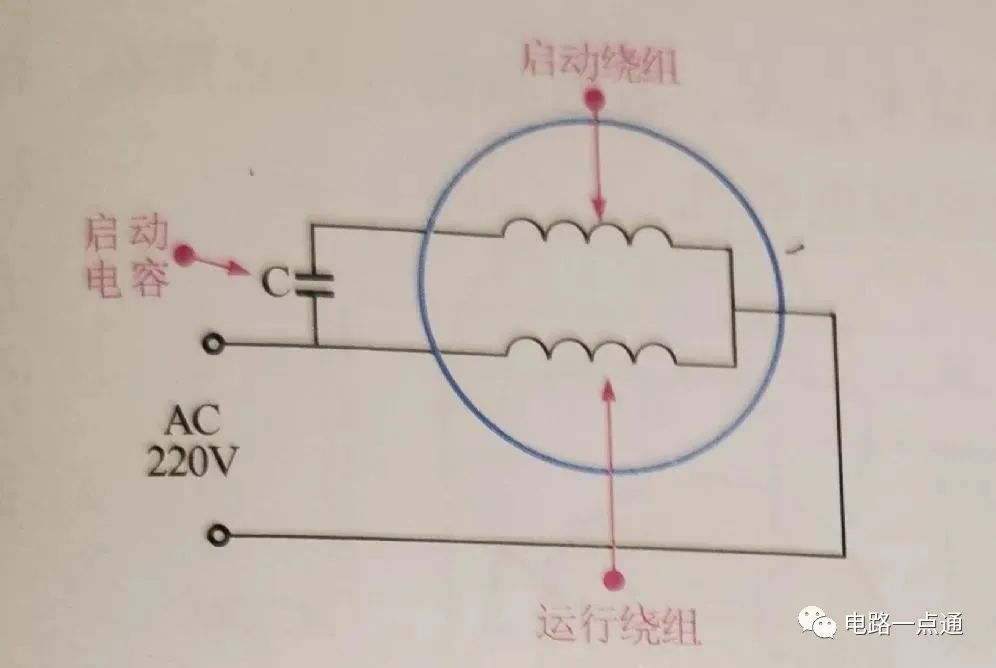

一、抽油烟机电动机的接线方式1、单速电动机（电容启动、双绕组）

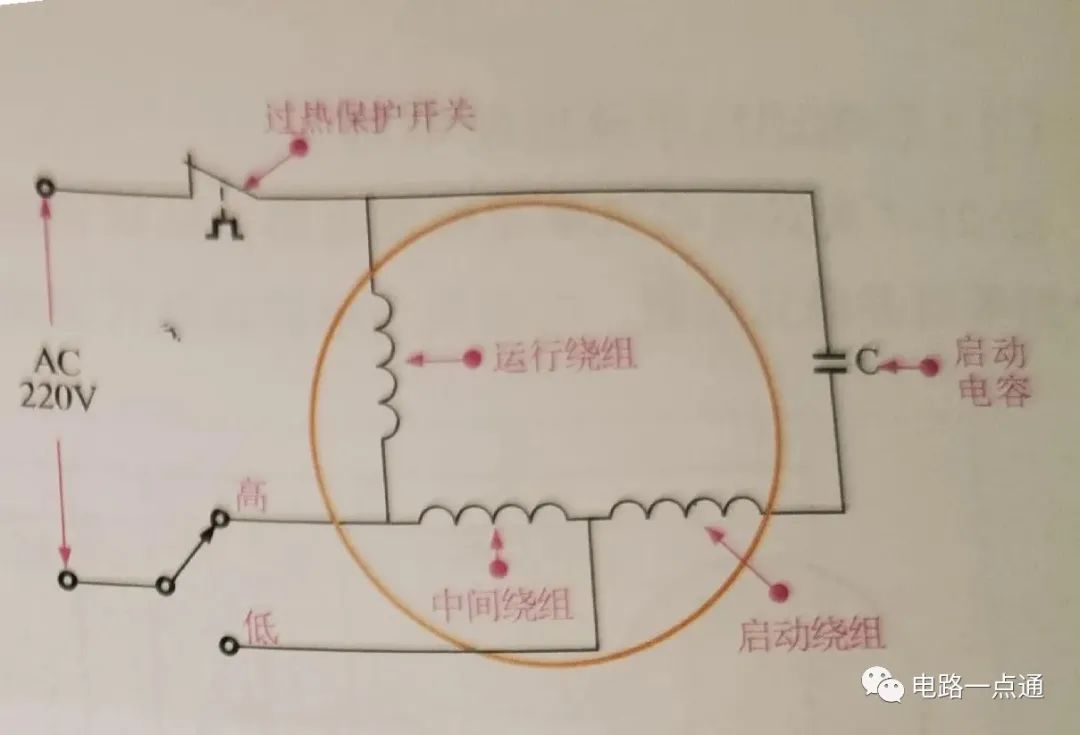

2、双速电动机（增加了中间绕组）

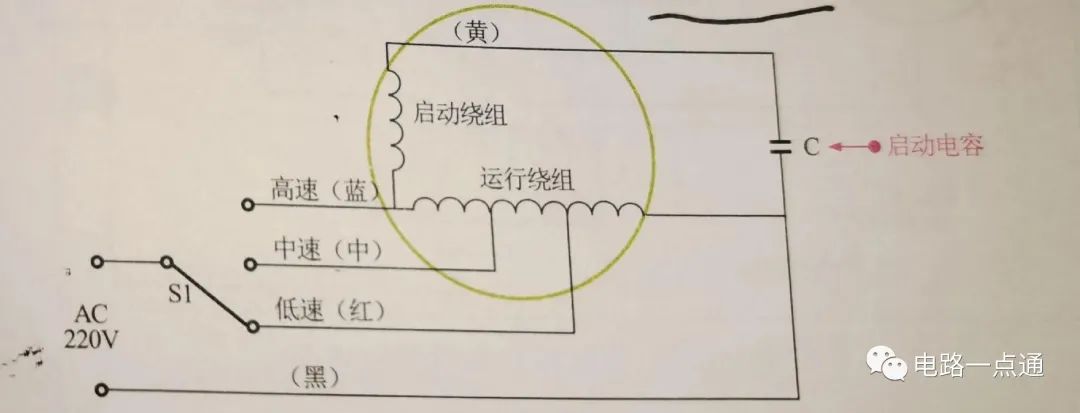

3、三速电动机

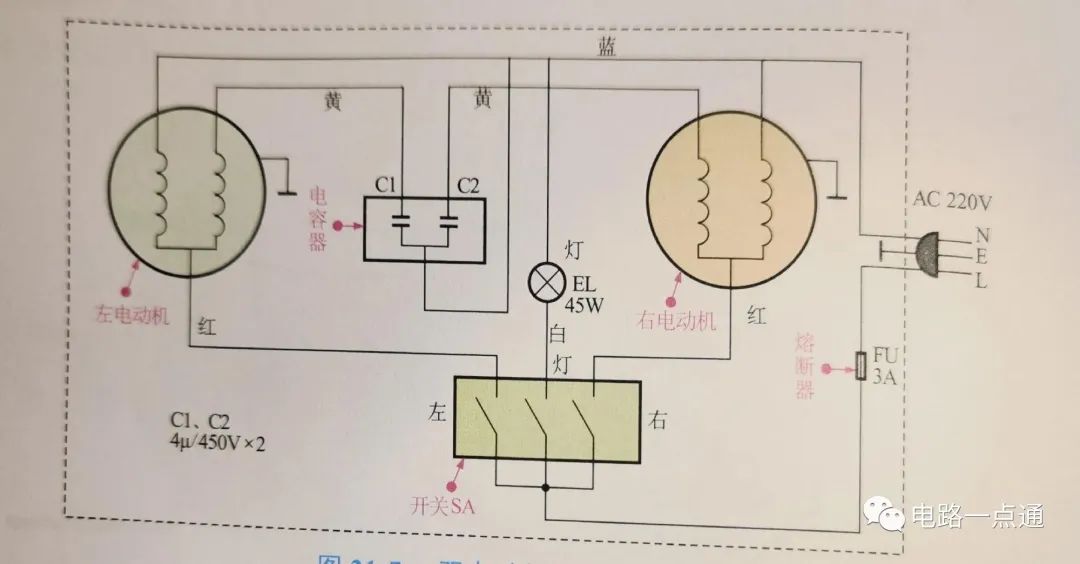

二、双电动机单速控制电路

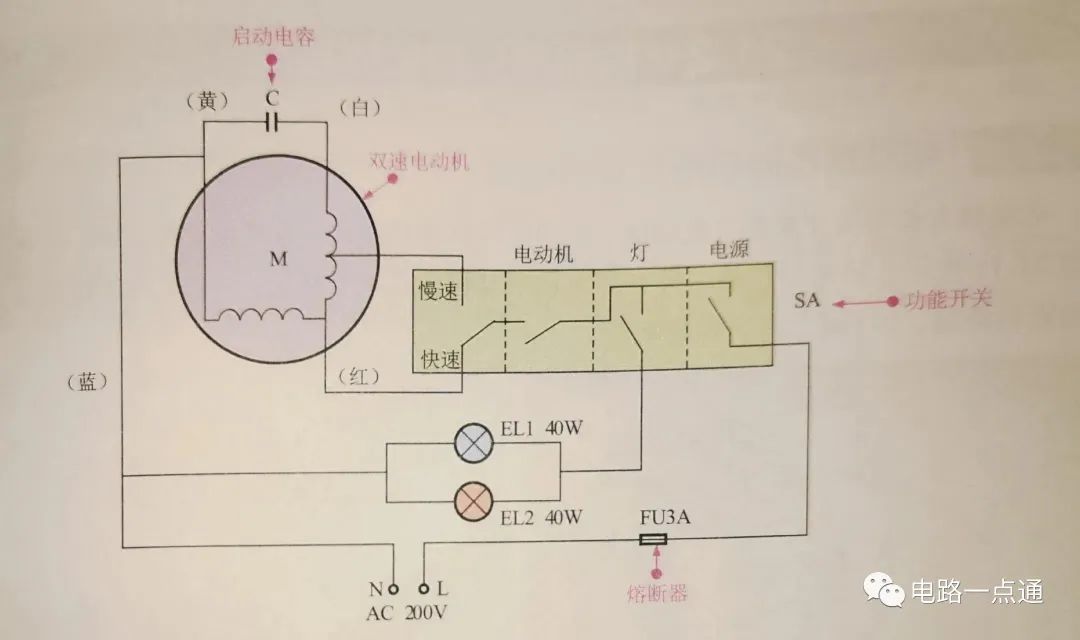

三、单电动机双速控制电路

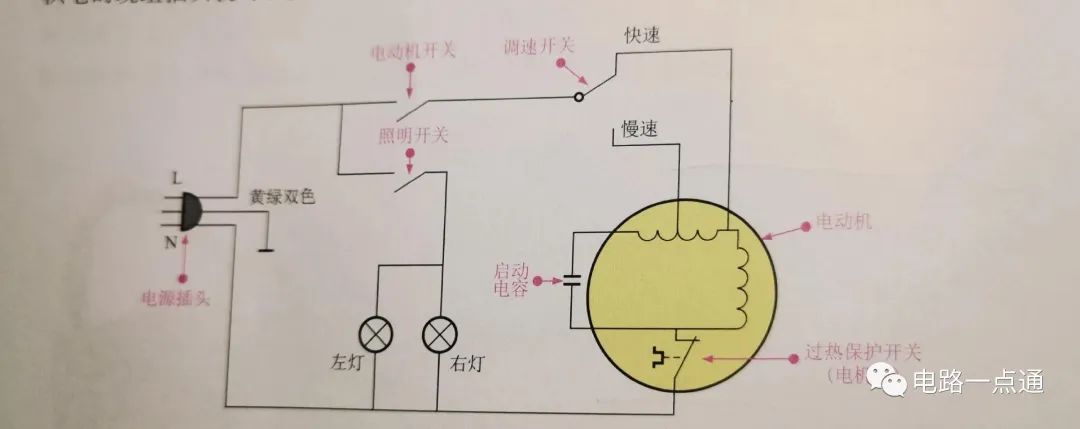

四、单电动机（5线）双速双照明控制电路

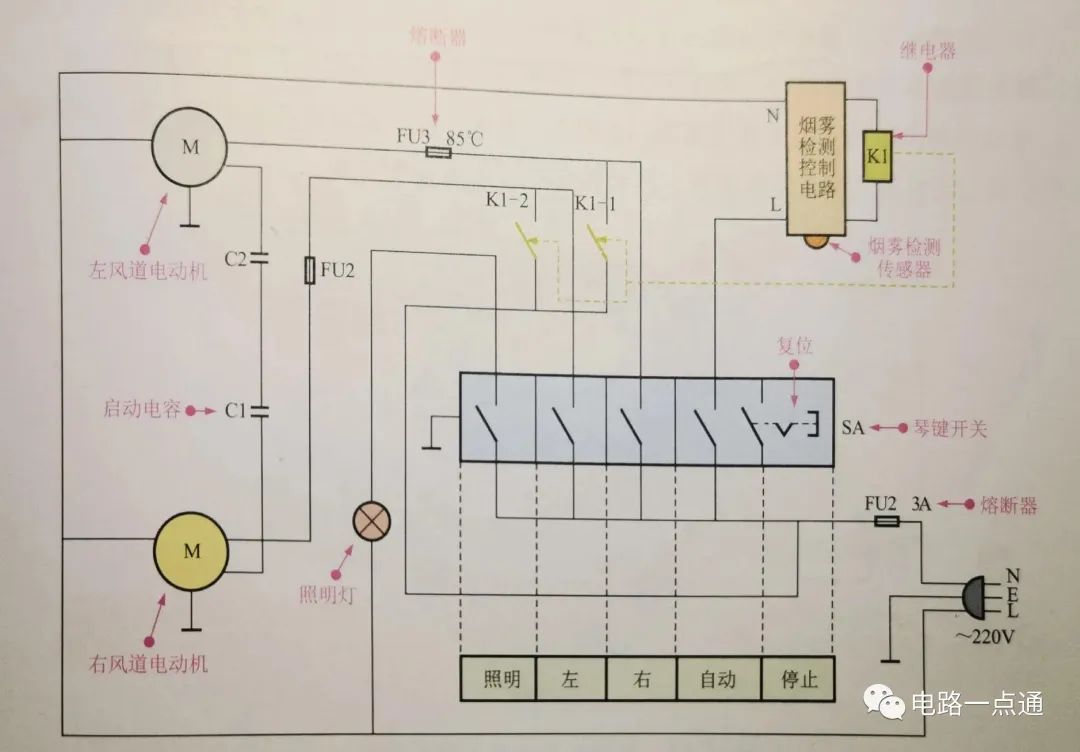

五、自动／手动控制抽油烟机电路
电路图分享与解析：抽油烟机的控制电路
一、抽油烟机电动机的接线方式1、单速电动机（电容启动、双绕组）
2、双速电动机（增加了中间绕组）
3、三速电动机
二、双电动机单速控制电路
三、单电动机双速控制电路
四、单电动机（5线）双速双照明控制电路
五、自动／手动控制抽油烟机电路
