什么是单端信号?什么是差分信号?
ARM与嵌入式 2024-05-23

差分放大电路的应用很多,简单介绍差分信号、单端信号的概念及差分放大电路的作用,方便大家对差分放大电路相关知识有所了解。


什么是单端信号?什么是差分信号?


单端传输是指用一根信号线和一根地线来传输信号,信号线上传输的信号就是单端信号。

优点是简单方便,缺点是抗干扰能力差。

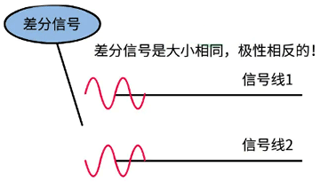

差分传输是指在两根线上都传输信号,这两个信号的大小相等,极性相反,这两根线上传输的信号就是差分信号(差模信号)。

优点是抗干扰能力强,缺点是电路比单端传输的复杂。


差分放大电路有什么作用?

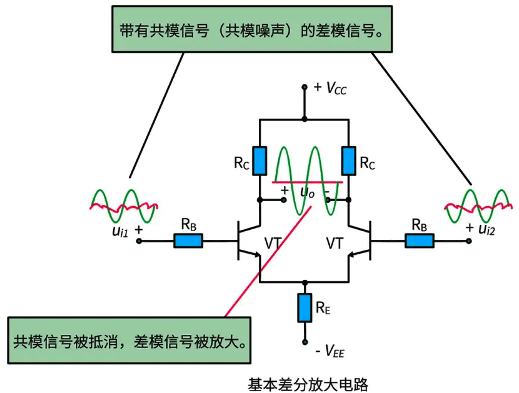

差分放大电路又称为差动放大电路,当该电路的两个输入端的电压有差别时,输出电压才有变动,因此称为差动。
差分放大电路有差模和共模两种基本输入信号,那么什么是共模信号呢?

当两输入端所接信号大小相等,极性相反时,称为差模输入信号;

当两输入端所接信号大小相等、极性相同时,称为共模信号。

实际应用中,温度的变化各种环境噪声的影响时共模噪声,也称为对地噪声,指的是两根线分别对地的噪声。
差分放大电路时直接耦合放大电路的基本组成单元,对于共模信号起到很强的抑制作用,未对差模信号起到放大租用,并且电路的放大能力与输出方式有关。
