什么是阈值、上拉电阻和下拉电阻、负载电流?
0 2023-09-26

Q

什么是阈值?

A

主要是在数字电路中,作为区分“0(Low)”和“1(High)”的边界的电压。
在IC的输入端,如果施加高于阈值的电压,则识别为“高(High)”,如果电压低于阈值,则识别为“低(Low)”。


另外,如果施加阈值附近的电压,由于IC偏差和施加电压的变动等原因,可能会变成不知道是“High”还是“Low”的不稳定状态,IC可能会误工作。因此,在IC的输入端子中,一般将“高电压”、“低电压”的规格指定为远离实际阈值的电压。


Q

什么是高压、低压?

A

所谓High电压(高电平)是指输入电压达到该值以上时识别为高(High)电压。


相反,Low电压(低电平)是指输入电压低于该值时识别为低(Low)电压。


在实际的产品中是如何规定的,请看电压稳压器的CE端子的High电压、Low电压。

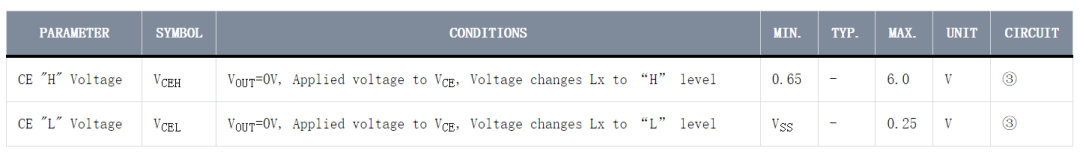

DC/DC转换器(XC9236):电气特性


(单击放大查看)


上述产品红框中信息表示
CE功能High电压:0.65V~6.0V时必须识别为High
CE功能Low电压:Vss(0V)~0.25V时必须识别为Low

反之,当外加电压在0.25V和0.65V之间时,无法知道CE功能是High还是Low。为了使输入电压确实处于High/Low状态,重要的是将输入电压设计在High/Low电压范围内。


Q

什么是上拉和下拉电阻,什么是不稳定状态?

A

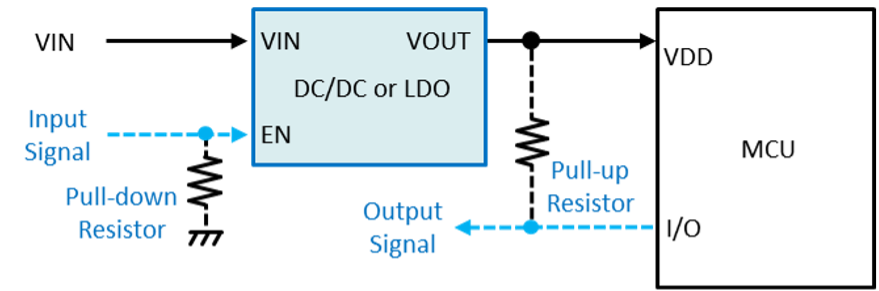

上拉电阻、下拉电阻是为了防止输入端子、输出端子不稳定状态的电阻。

输入端子在OPEN状态及连接高阻抗时为不稳定状态。


如果存在上拉电阻、下拉电阻,即使处于OPEN状态,也可以将输入或输出端子的状态设为高电平或低电平状态。


输出端子在低输入电压,且IC不能正常工作的范围内,输出电压不知道是高电平还是低电平,为不稳定状态。


输出信号处于不稳定状态时,输出信号会导致后级设备处于无意图状态,导致消耗电流增加或误工作等。因此,必须在设计上确保设计为高电平或低电平信号,防止设备意外运行。


另外,在不稳定状态下,由于IC的泄漏电流、外部噪声等原因,无法知道电压会是多少。


因此,即使是同一个电路,也可能因周围环境、IC、元件差异而处于不同的状态。

Q

什么是负载电流?

A

负载电流是指提供给与作为负载的后级设备和输出线连接的输出电容的电流。


从电源IC来看,由于电源IC的输出侧连接有负载设备,因此对电源IC来说是负载电流。


另外,有时也会称为输出电流(IOUT)等,而不是负载电流。
