功率限制器原理
eeskill 2022-11-22

功率限制器原理:

限电器-负载识别器A型断电后自动恢复方式:断净电后限电器自动恢复(必须拔除所有用电器,已经关闭的电视机电脑等因为内部含有电容等储电器件必须要从插板上拔出才能恢复,或者断开再闭合开关一次就会自动恢复。)

限制器能够对房间内的电器用电性质实行自动监控,控制热得快电炉取暖器等恶性负载的使用,在使用恶性负载时自动断电,拔除恶性负载后几秒钟内自动恢复供电。从而有效地起到安全节能的作用。

限制器对恶性负载功率的限制,在超出限制的负载功率时自动断电,检测正常后自动加电,能有效地防止电炉子、电热水器等非法大功率阻性电热负载使用。而仪表性负载,比如计算机、电视机、电子日光灯等电器则可以在总功率限制的安全载流值范围以内正常工作。从而达到智能化限电、节电的目的,效果十分显著。

限制器用电设备在接入220v市电回路以后,此系统将在1秒钟内自动识别出负载是否属于非法用电设备,如果属于正常仪表性负载,则正常供电。如果接入的是非法大功率阻性电热负载,此系统将自动切断负载电路,使此大功率非法阻性电热负载不能得到电源。过30秒以后此系统进行自动尝试性恢复供电,经过识别,如果非法阻性电热负载没有从220v回路中切除,那么系统将再次断电,过30秒再次尝试性恢复供电。非法大功率负载被切除后,识别系统将自动恢复正常的供电。

功率限制器用于电流型控制升压变换电路的高功率因数交/直变换器功率限制器包括整流滤波电路,整流桥的输出串接升压电感和输出二极管,升压电感后端至地之间并接功率管,整流滤波电路的输出端经电压反馈网络接变换器控制芯片。

电感前端与变换器控制芯片之间接电压前馈网络及电流波形给定网络;整流桥的输出回路与变换器控制芯片之间接有电流反馈网络;电压前馈网络与变换器控制芯片的连接处接功率限制设置网络。

由于设有与输入电压前馈网络并接的功率限制设置网络,故可在输入电压降低时自动限制其输出功率。 可用于保护频谱分析仪、网络分析仪、频率计数器和放大器的输入电路,免受不经意间达到3W 平均输入功率的破坏。即使在更高功率时,该功率限幅器的故障模式可以是开路、或把电路短路到地而保护仪器免遭损坏。

功率限制器典型应用

微波和RF接收机及许多仪器和元器件很容易受到幅度超过某个危险电平的高功率连续波和脉冲微波信号破坏。对某些仪器来说,这个危险电平最低可能只有1 瓦 (+30 dBm)。

在传统上,这些类型的灵敏仪器和元器件一直使用功率限幅器进行保护。限幅器应该拥有下述特点,以实现最大保护能力:

为幅度低于限制门限的信号提供非常低的插入损耗为超过限制门限的信号提供非常高的损耗拥有非常快的响应时间,在损坏信号到达后几纳秒内提供保护。

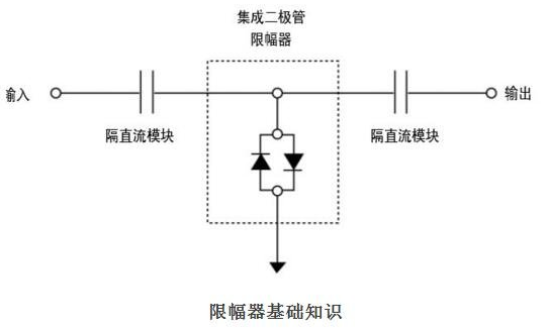

限幅器基础知识

限制器由输入端口和输出端口上的隔直流电容器和集成式二极管限幅器电路组成。集成电路包含着透过50欧姆传输线并联的平面掺杂阻挡层 (PDB) 或Schottky 二极管。

对幅度低于限制门限的输入信号,信号会以相对较低的功率损耗传送。在这个区域定义插入损耗和回波损耗 (VSWR)。在入射信号超过限制门限功率电平时,RF功率会导致限幅器中的集成二极管自行偏置。这降低了二极管的前向电阻,导致入射信号被衰减。限制门限 (或1 dB 压缩点) 定义为输出功率电平衰减1 dB 的入射功率电平,其中不包括传输线损耗。

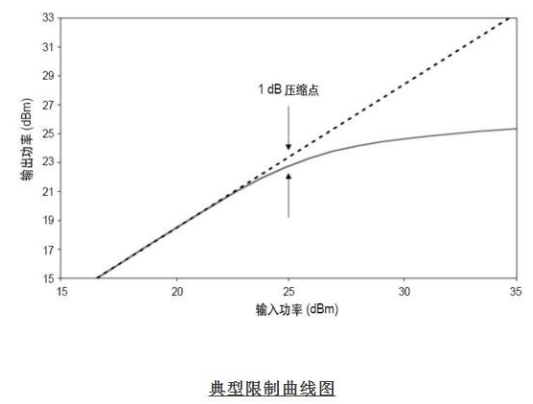

典型限制曲线图
