移动电源三合一方案电路图
eeskill 2022-09-29

移动电源三合一方案,是指主控芯片移动电源MCU无需外挂DC-DC芯片和充电管理芯片的移动电源方案,根据是否需要外加基准和运放,又可称为四合一或者五合一移动电源解决方案,芯海科技的移动电源SOC系列芯片,可以达到五合一,但为了通俗起见,我们统一称为移动电源三合一方案。不同于HT4901,HT4902,CT6301,CT6302等硬件三合一方案,芯海移动电源SOC采用的是同步整流升压模式,效率高,发热低,特别在2A移动电源方案场合具有绝对的优势。芯海SOC通过使用芯片自带的两路高速PWM(16M)和四路高性能ADC(12bit,死区小于3mV)以及特有的基准源数字校正专利技术,无需外围其他IC,即可实现同步整流三合一移动电源的基本功能,为移动电源客户提供了具备独特竞争力的单芯片解决方案。

芯海科技共有CSU8RP3119/CSU8RF3421/CSU8RF3422/CSU8RF3423全系列四颗芯片,用于移动电源三合一同步整流方案,其中,CSU8RP3422和CSU8RF3423可用于带LCD显示的移动电源三合一方案。

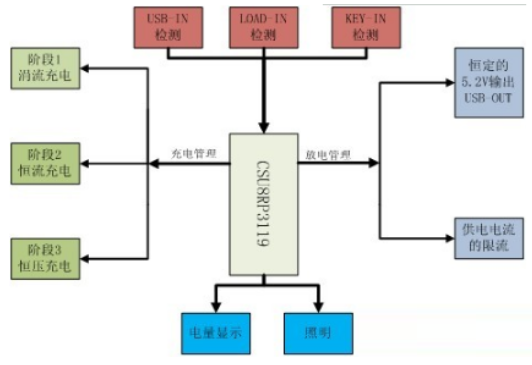

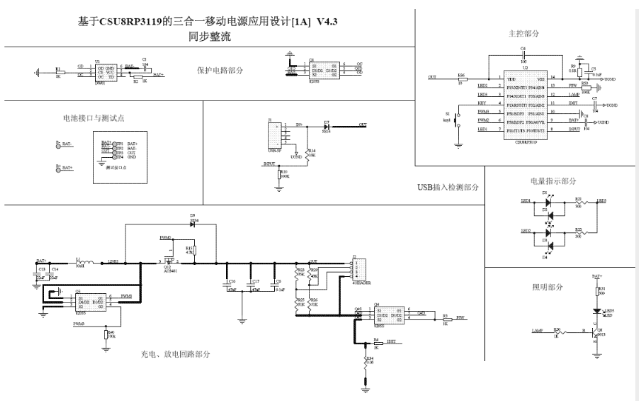

移动电源电路图:

移动电源三合一方案专用ic

ZS6300是一款应用于移动电源,集成了锂电池开关充电管理,DC-DC同步升压恒流恒功率,电池电量显示,按键控制及锂电保护为一体的便携式电源管理IC。

ZS6300是以开关方式进行充电,集成了包括涓流充电,恒流充电和恒压充电全过程的充电方式,浮充电压精度在全温度范围内为±1%,并且具有充电电流纹波小,充电效率高,充电温度低等优点,配合适当的外围器件可以达到2A甚至更高的充电电流。

ZS6300的DC-DC同步升压输出电压为±1%的精度,可以提供高达94%以上的升压转换效率,同时具有精确的升压恒流恒功率功能。

ZS6300配置了4个LED恒流驱动端口,智能显示电池电量,芯片内置逻辑锁定功能,防止电量指示的状态不稳,同时集成了电池真实电压追踪技术,跟踪电芯内部真实电量,防止充放电造成的电压偏差。

ZS6300为电池充电时电量指示灯跑马检测一次后按当前电量闪烁指示,充饱常亮,外部输入电源去掉时,电路会自动转为升压。如检测到移动电源没有向外部供电流,则80S以内自动进入待机状态,待机电流为20uA,可有效延长电池静态放置时间。此时,短按按键可启动升压同时点亮电量指示灯,指示灯可通过短按按键控制熄灭或5S自动熄灭。

ZS6300具有多重保护设计,包括负载过流保护,短路保护,软启动保护等,同时芯片端口设计了高性能的ESD保护电路,使得该款芯片具有极高的可靠性。电池放电在2.9V时关断,有效保护和延长电池充放次数和寿命。

芯片外挂整流硬件驱动信号加入独有的抖频技术,有效抑制开关尖峰,便于产品通过EMI认证。

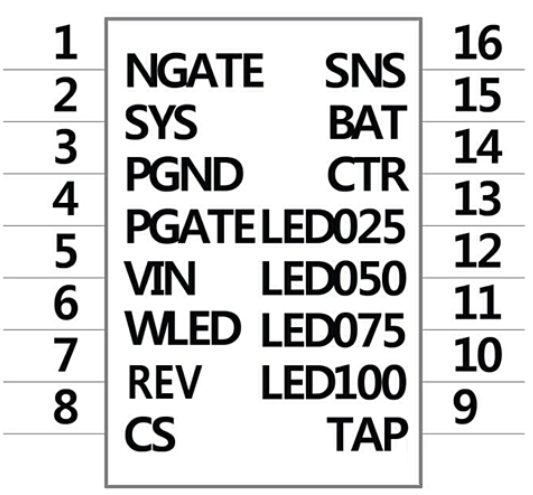

ZS6300提供了SOP-16封装。

主要特点

●输入耐电压高达10V和报警功能●待机电流20uA●电池2.9V过放保护●电池过充电保护4.2V●软启动功能

●涓流/恒流/恒压三段式充电●充电电流1A、2A、3A(电池端)●充电浮充电压精度±1%●按键边充边放功能

●输入电源掉电电池自动升压输出●升压效率高达94%(1A)92%(2A)●输入输出高精度电流采样

●升压恒流恒功率输出功能,小电流产品也可

兼容大电流设备●负载过流及短路硬件保护●USB输出过压保护,防止损坏设备●手电筒功能/长按关机功能二选一●输出空载检测关断省电功能●精确逻辑控制的四格电量显示●先进的电池真实电压追踪技术●电池低电压LED报警功能●升压输出开关频率500K●独有开关抖频技术,便于通过EMI
