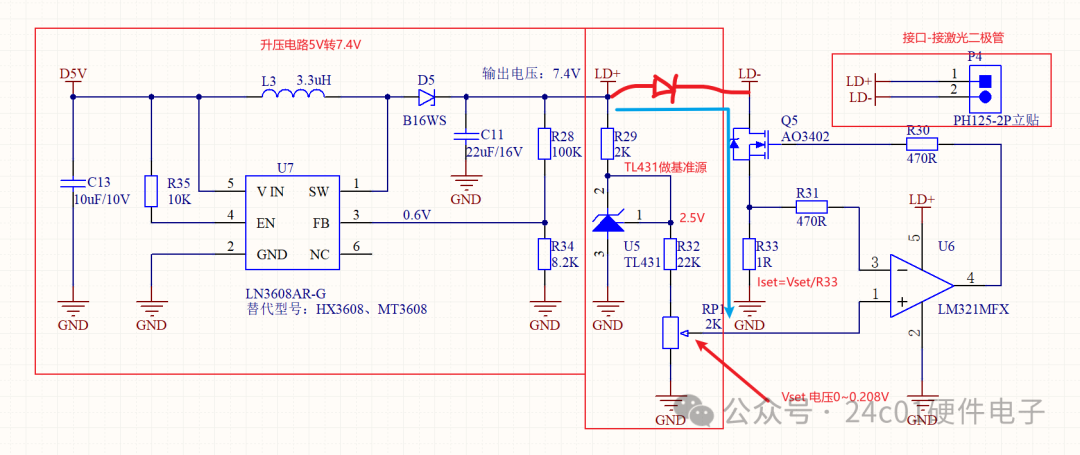

大致电路图如上所示，基本原理就是一个电源电路（buck/boost均可），只要功率和电压满足要求即可；然后再结合一路运放和MOS管构成的恒流源电路，TL431生成基准源加到运放的同相输入端以控制流过激光二极管的电流。Iset=Vset/R33（Vset为基准源分压得到）

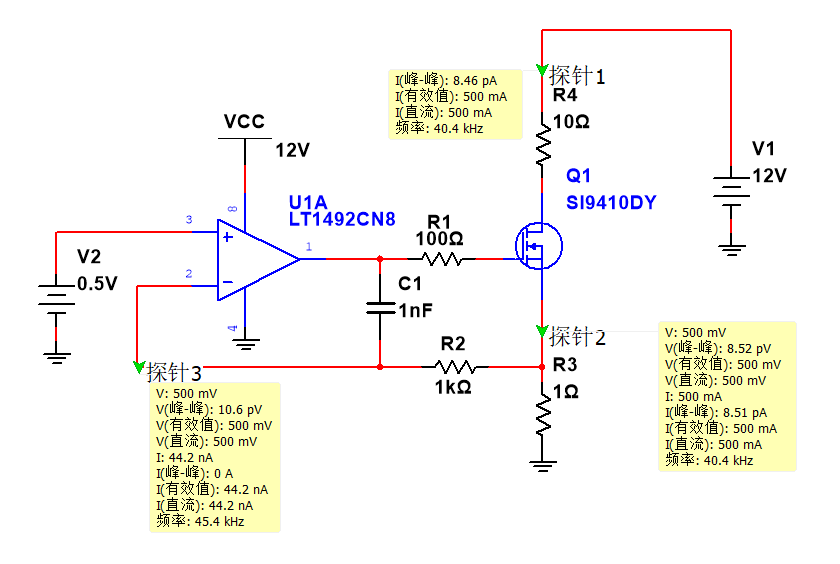

整体电路结构是蛮简单的，恒流源也是之前分析过的，也没啥好分析的了，如果对这个恒流源不太懂的小伙伴可以看之前的分析；如果对恒流源感兴趣的可以点击下图跳转之前分析的推文。

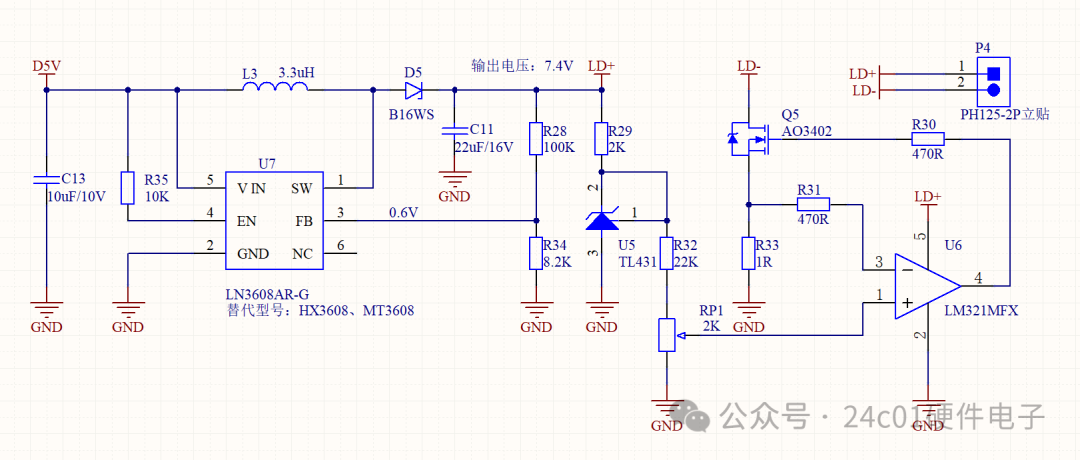

在某宝搜了搜一些激光恒流模块也基本就是这种架构的恒流电路，这个电路理论上是没啥问题的。（如下图，某宝某店的激光驱动板）感觉这个电路结构还是蛮常见的，不过不知道大功率的激光驱动电路是怎么样的。
