SMT32的HEX文件里加入固件版本的方法
0 2024-02-01

本文介绍一个小技巧:

使用MDK编译器,让STM32程序HEX文件中加入固件版本信息。

代码

代码如下:

//------------------------------------------------------------------------------#include  //------------------------------------------------------------------------------#define VERINFO_ADDR_BASE   (0x8009F00) // 版本信息在FLASH中的存放地址const char Hardware_Ver[] __attribute__((at(VERINFO_ADDR_BASE + 0x00)))  = "Hardware: 1.0.0";const char Firmware_Ver[] __attribute__((at(VERINFO_ADDR_BASE + 0x20)))  = "Firmware: 1.0.0";const char Compiler_Date[] __attribute__((at(VERINFO_ADDR_BASE + 0x40))) = "Date: "__DATE__;const char Compiler_Time[] __attribute__((at(VERINFO_ADDR_BASE + 0x60))) = "Time: "__TIME__; //------------------------------------------------------------------------------

写入到程序中:

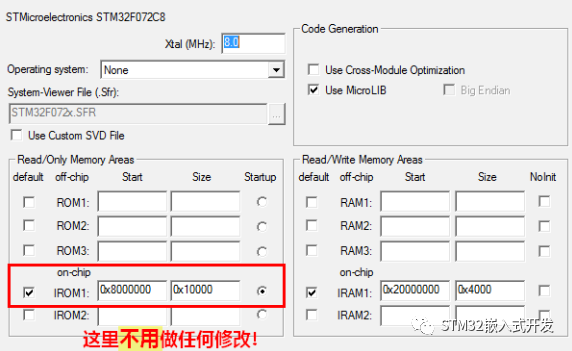

选项配置中:Flash地址与大小不用做任何修改!

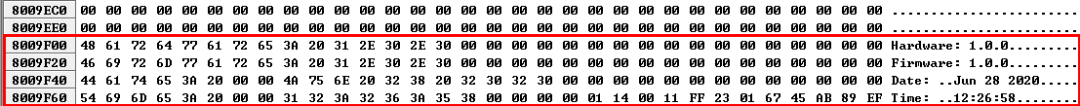

HEX文件:

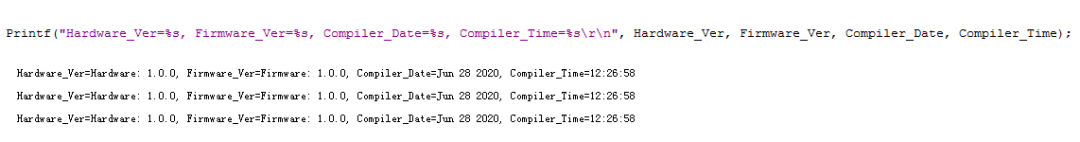

串口打印输出:

上述方法的缺点

上述操作可行, 但是有一个缺点:就是生成的bin文件都是满flash大小的, 造成每次烧录都是整个flash读写。相关文章:详解STM32在线IAP升级

其实这个可以把存放地址放到前面,比如偏移1K的地方,都不用改指定地址。

按照上述操作,程序末尾到VERINFO_ADDR_BASE地址这一段会被填充成0x00。根据需要可以修改VERINFO_ADDR_BASE减小地址,或者说不强制指定地址,由编译器自动分配,但这样就要去找相应的版本标识字符串了。

优化方法

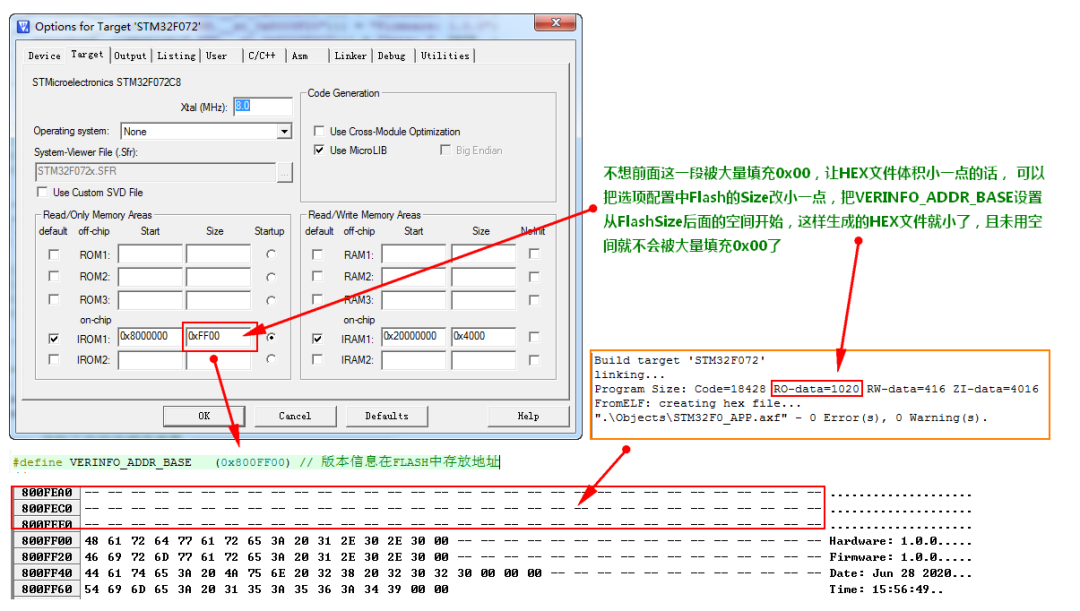

不想前面这一段被大量填充0x00,让HEX文件体积小一点的话, 可以把选项配置中Flash的Size改小一点,把VERINFO_ADDR_BASE设置成从FlashSize后面的空间开始,这样生成的HEX文件就小了,且未用空间就不会被大量填充0x00了。

方法如下:



声明: 本文转载自其它媒体或授权刊载,目的在于信息传递,并不代表本站赞同其观点和对其真实性负责,如有新闻稿件和图片作品的内容、版权以及其它问题的,请联系我们及时删除。(联系我们,邮箱:evan.li@aspencore.com )
