如何安装和维护配电系统中的PT柜?
电力四射','电力四射 2024-06-06

PT柜对于从事电气行业的人都不陌生,我们在做电气工程时经常会遇到PT柜,那么PT柜是什么呢?它到底在系统中起到什么样的作用?下面就来介绍一下PT柜。

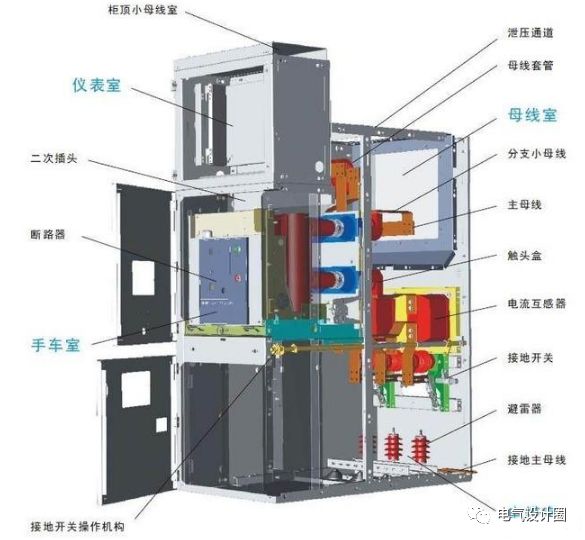

一、PT柜概述PT柜我们又常称其为母线电压互感器柜或电压互感器柜。里面一般设置有电压互感器一套、熔断器一、避雷器等主要电器原件。熔断器的保险丝为电压互感器提供保护。电压互感器是将高压按一定的变比将高压按比例转换成低压的装置,使其适应仪表的电压要求。避雷器主要起到过电压和防雷保护。电压互感器柜一般情况下采用组合式的结构,我们可根据工程的具体设计参数,配置不同类型和数量的PT。PT柜的整体结构采用可拆卸金属铠装结构,设备面板上通常设有大面积的观察口。它可以随时观察PT柜的运行情况。每台PT设有一节车厢,其一、二次回路采用分接结构,实现一、二次室分离。柜体整体美观可靠,可实现现场抽取维护。

二、PT柜的功能(1)提供电气系统中的测量电压、仪器仪表电压和保护电压。(2)为功率表提供测量电压。(3)可为相关设备提供操作和控制电源(PT)。(4)满足电气系统继电保护的需要。母线绝缘、欠电压、过电压、备用设备自投条件等。高压柜屏顶电压小母线由PT柜供电。PT柜内有测量PT和计量PT(原来要求是要分开测量PT和计量PT,如没有特殊要求也可以不分开,可以共用)。顶部的小母线可用于向其他高压柜提供电源。同时为其它设备提供电源,满足测量、计量和保护电源的电压要求。三、PT柜和计量柜的区别PT柜是电压互感器柜(PT为电压互感器的英文缩写),通常用于装设接于母线上的电压互感器,此电压互感器可用于测量和保护。电力部门为了准确计量并能对各用户进行有效的计量管理,在用户侧会设一个专用的计量柜,柜内配置电压互感器、电流互感器及计量仪表。此表计的数据用于电费的结算。计量柜的管理权限为电力部门,用户无权进行维修和调试等工作。

四、PT柜的常见方案方案1和方案2是KYN28柜(手车柜)常见的方案。

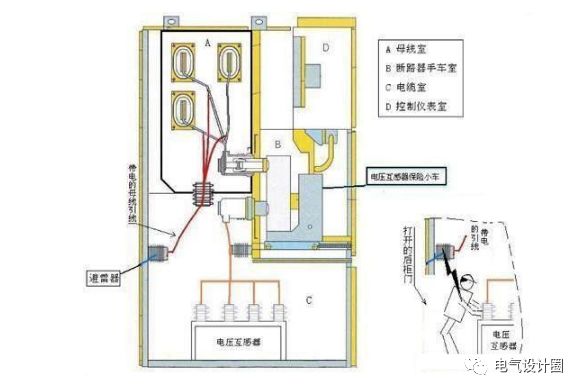

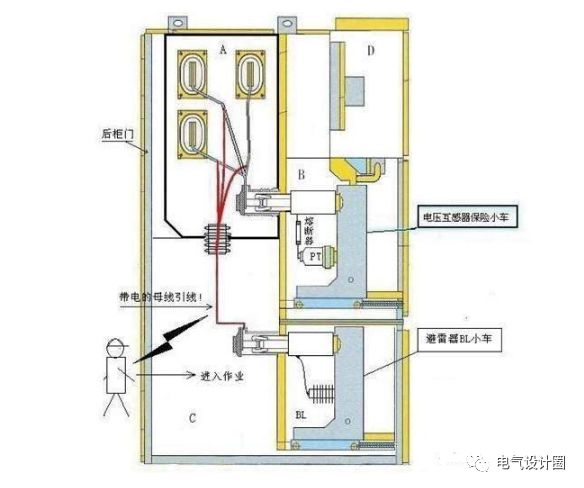

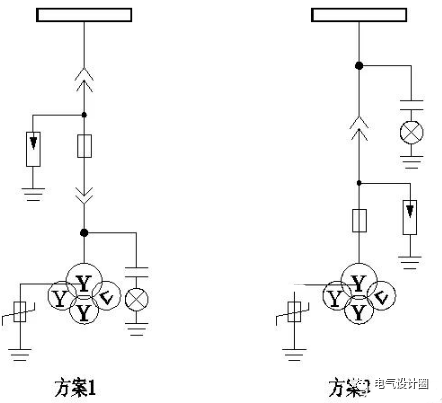

方案1使用熔断器手车,避雷器和熔断器安装在手车内部,PT固定安装在电缆室下方或挂装在电缆室后梁上,PT中性点经一次消谐器接地。方案2使用PT手车,PT、熔断器、避雷器、一次消谐器均安装在手车内部,PT中性点经一次消谐器接手车摩擦接地极。方案3是HXGN-12柜(固定柜)常见的方案。

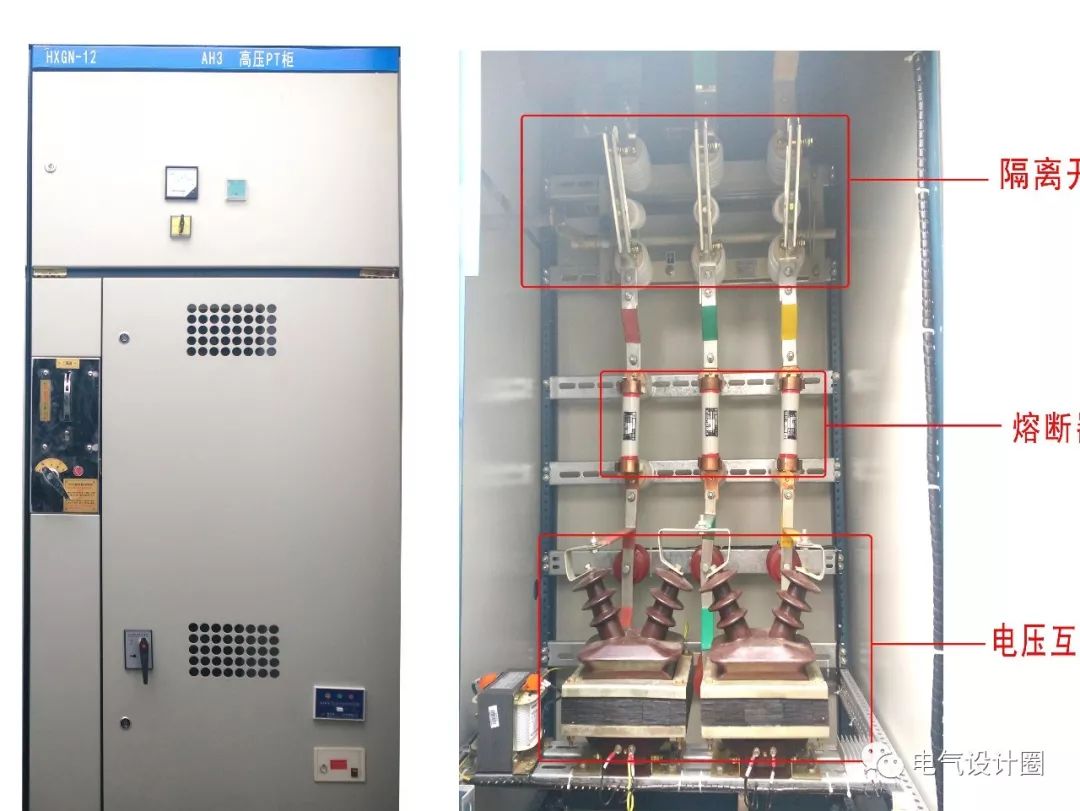

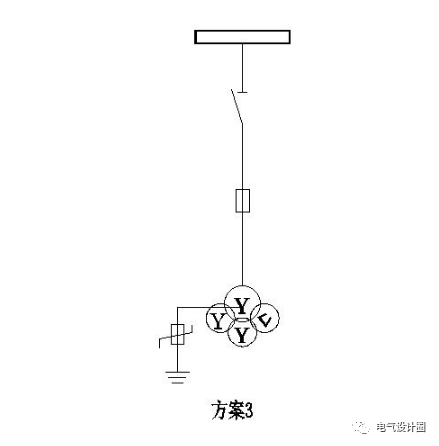

方案3隔离开关做为PT的主开关,10kV设备隔离开关选用GN30或GN19产品,35kV设备选用GN27产品,PT固定安装在开关柜底部,PT中性点经一次消谐器接地。因PT柜主回路中通过的电流很小(保护熔断器额定电流选用1A≤),PT柜可以带负荷拉动隔离开关或手车。

五、综述通俗的讲,高压柜屏顶电压小母线的电源就是由PT柜提供的,PT柜内既有测量PT又有计量PT(原先都是要求测量PT和计量PT是分开的,因为规范规定计量用互感器的等级要高于保护用互感器的等级,但现在如没有特殊要求也有不分开的,可共用),都上屏顶的电压小母线,为其它出线高压柜提供测量、计量、保护用电压;屏顶小母线还有220V直流电压小母线(电压取自直流屏,为断路器、综保及其它设备提供直流电源);屏顶小母线还有220V交流电压小母线(电压也取自直流屏中的交流出线,为柜内照明灯、加热器灯等其它设备提供交流电源)。

六、延伸,一般高压柜屏顶小母线布置(1)10KVⅠ段合闸电源小母线:+1HM,—1HM(2)10KVⅡ段合闸电源小母线:+2HM,—2HM(3)10KVⅠ段控制电源小母线:+1KM,—1KM(4)10KVⅡ段控制电源小母线:+2KM ,—2KM(5)10KVⅠ段电压小母线:1YMa、1YMb、1YMc、1YML、1YMN(6)10KVⅡ段电压小母线:2YMa、2YMb、2YMc、2YML、2YMN(7)柜内照明小母线:L,N
